تفاصيل المنتج:
|
| نوع اللحام: | لحام عالي التردد | طلب: | قسم أنابيب الصلب، أنابيب الصلب المدرفلة على الساخن |
|---|---|---|---|
| نوع التشكيل: | تشكيل بواسطة بكرات | ميزة: | سرعة عالية ودقة عالية |
| متطلبات خاصة: | يمكن أن يكون التصميم حسب متطلبات العميل | اسم: | آلة مطحنة الأنبوب |
| إبراز: | آلة مطحنة أنبوب الأنابيب,آلة مطحنة الأنبوب عالية السرعة,معدات مطحنة الأنبوب عالية السرعة |
||

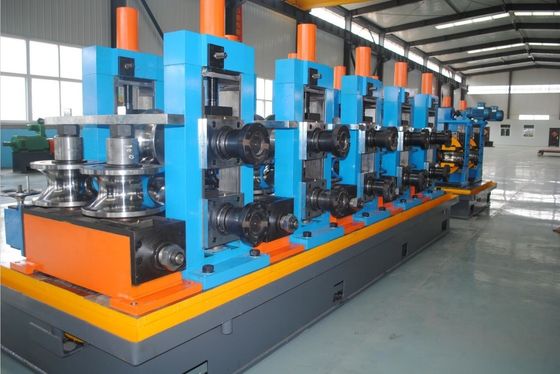

مطحنة الأنابيب الملحومة ZHANGJIAGANG ZHONGYUE_MODEL ZY165
تم تصميم آلة مطحنة الأنبوب عالية السرعة 90 م / دقيقة للإنتاج المستمر للأنابيب الفولاذية الملحومة وأنابيب المقاطع المستخدمة في البناء والآلات والأثاث والأطر الصناعية وحواجز الحماية والهياكل الفولاذية الخفيفة.
هذه الآلة مناسبة لإنتاج الأنابيب المستديرة، والأنابيب المربعة، والأنابيب المستطيلة، وأنابيب المقاطع المخصصة من الفولاذ الكربوني، أو الفولاذ المدلفن على البارد، أو الفولاذ المدلفن على الساخن، أو الفولاذ المجلفن، أو شريط الفولاذ منخفض السبائك.
القيمة الأساسية لهذه المطحنة الأنبوبية ليست فقط السرعة العالية. إنها تساعد الشركات المصنعة على التحكم في دقة التشكيل، واستقرار اللحام، واتساق شكل الأنبوب، وجودة القطع، وكفاءة الإنتاج المستمر.
يريد العديد من مصنعي الأنابيب إنتاجًا أعلى، لكن السرعة غالبًا ما تخلق مشاكل جديدة في الجودة.
عندما تزيد سرعة الخط، تشمل العيوب الشائعة شكل الأنبوب غير المستقر، وطبقات اللحام الضعيفة، والاستقامة الضعيفة، وطول القطع غير الدقيق، والنتوءات الكبيرة، والخدوش السطحية، والخردة العالية أثناء تغيير الملف.
بالنسبة لإنتاج الأنابيب المقطعية، يكون التحدي أكثر وضوحًا. تتطلب الأنابيب المربعة والمستطيلة والقطاعات الخاصة قوة تشكيل مستقرة، وتصميمًا دقيقًا للفة، وتحكمًا موثوقًا في الحجم.
يجب اختيار مطحنة الأنبوب ذات المقطع العالي السرعة 90 م/دقيقة وفقًا لشكل الأنبوب، نطاق الحجم، سمك الجدار، درجة المادة، قوة اللحام، طريقة التشكيل، نظام القطع، ومستوى التشغيل الآلي.
السرعة العالية تخلق قيمة فقط عندما تتمكن الماكينة من الحفاظ على جودة الأنبوب المستقرة أثناء الإنتاج المستمر.
معظم مشاكل الجودة في إنتاج الأنابيب عالية السرعة تأتي من سوء مطابقة العمليات.
إذا لم يكن تصميم تمرير اللفة مناسبًا، فقد لا تتم محاذاة حواف الشريط بشكل صحيح قبل اللحام. هذا يمكن أن يسبب طبقات لحام غير مستقرة وتشوه بعد التحجيم.
إذا كانت قوة اللحام لا تتطابق مع حجم الأنبوب، وسمك الجدار، وسرعة الخط، فقد تكون وصلة اللحام ضعيفة أو محمومة. كلتا الحالتين يمكن أن تقلل من جودة الأنبوب النهائي.
بالنسبة للأنابيب المربعة والمستطيلة والأنابيب المقطعية، تعد دقة الحجم أمرًا مهمًا بشكل خاص. إذا لم تكن مطحنة التحجيم صلبة بما فيه الكفاية، فقد يفقد الأنبوب شكله بعد التبريد أو أثناء القطع.
استمرارية الإنتاج هي عامل مهم آخر. بدون مركم مناسب، يجب أن يتوقف قسم التشكيل واللحام أثناء تغيير الملف، مما يتسبب في التوقف عن العمل وإعادة التشغيل وعدم استقرار جودة المنتج.
توفر آلة مطحنة الأنبوب ذات المقطع العالي السرعة 90 م / دقيقة حلاً كاملاً لإنتاج الأنابيب الملحومة من لفائف الفولاذ إلى الأنبوب النهائي.
يشتمل الخط القياسي عادةً على آلة فك اللفة، وآلة القص واللحام النهائي، ومراكم الشريط، ومطحنة التشكيل، ونظام اللحام عالي التردد، وجهاز إزالة حبة اللحام، وقسم التبريد، ومطحنة التحجيم، ووحدة التقويم، والمنشار الطائر أو المنشار البارد، وطاولة التفريغ، ومعدات التعبئة الاختيارية.
يقوم قسم التشكيل تدريجياً بتشكيل الشريط الفولاذي المسطح في شكل الأنبوب المطلوب. يساعد تصميم اللفة المناسب على التحكم في ضغط التشكيل ويحافظ على ثبات حواف الشريط قبل اللحام.
يقوم نظام اللحام عالي التردد بتسخين حواف الشريط بسرعة ويكمل اللحام الطولي من خلال لفات الضغط. تدعم هذه العملية الإنتاج المستمر والتحكم المستقر في وصلات اللحام.
بعد اللحام، يمر الأنبوب عبر التبريد، التحجيم، والاستقامة. تتحكم هذه الأقسام في البعد النهائي للأنبوب، ودقة الشكل، وجودة الزاوية، والاستقامة.
بالنسبة للمصانع ذات متطلبات الإنتاج الأعلى، يمكن تجهيز الخط بأنظمة تعديل الحجم التلقائي والفحص عبر الإنترنت ووضع العلامات التلقائية والتجميع وأنظمة التعبئة.
يمكن لتكنولوجيا معدات التعدين Zhongyue تخصيص الخط وفقًا لرسم الأنبوب، ودرجة المواد، وسمك الجدار، وسرعة الإنتاج، وتخطيط ورشة العمل، وإمدادات الطاقة، والتطبيق المستهدف.
المواصفات التالية هي المعلمات المرجعية. يجب تأكيد التكوين النهائي وفقًا لحجم الأنبوب، وسمك الجدار، وحالة المواد، وسرعة الإنتاج، ومتطلبات التطبيق.
| غرض | المواصفات المرجعية |
|---|---|
| اسم المنتج | آلة مطحنة الأنبوب ذات المقطع العالي السرعة 90 م/دقيقة |
| نوع الأنبوب | المتفجرات من مخلفات الحرب ملحومة أنابيب الصلب وأنبوب القسم |
| شكل الأنبوب | أنبوب دائري، أنبوب مربع، أنبوب مستطيل، أنبوب مقطعي مخصص |
| المواد الخام | الفولاذ الكربوني، الفولاذ المدلفن على البارد، الفولاذ المدلفن على الساخن، الفولاذ المجلفن، الفولاذ منخفض السبائك |
| طريقة اللحام | لحام المتفجرات من مخلفات الحرب عالي التردد |
| أقصى سرعة للإنتاج | ما يصل إلى 90 م/دقيقة، اعتمادًا على حجم الأنبوب وسمك الجدار |
| سمك الجدار المرجعي | مخصصة وفقا لحجم الأنبوب ودرجة المواد |
| طريقة التشكيل | تشكيل اللف، أو التشكيل الدائري إلى المربع، أو التشكيل المربع المباشر |
| طريقة القطع | المنشار الطائر أو المنشار البارد |
| العملية الرئيسية | الفك، اللحام بالقص، التراكم، التشكيل، اللحام بالتردد العالي، التحجيم، القطع، النفاد |
| المعدات الاختيارية | اختبار التيار الدوامي، ووضع العلامات، والتجميع التلقائي، والتعبئة التلقائية |
| مزود الطاقة | 380 فولت / 50 هرتز / 3 مراحل أو حسب الطلب |
| مجالات التطبيق | البناء، الأثاث، إطارات الآلات، الأسوار، الدرابزين، الهياكل الصناعية |
إن آلة مطحنة الأنبوب ذات المقطع العالي السرعة هذه مناسبة للشركات المصنعة التي تنتج الأنابيب الملحومة وأنابيب المقطع الهيكلي لصناعات متعددة.
يمكن للآلة إنتاج أنابيب مربعة، وأنابيب مستطيلة، وأنابيب مستديرة لإطارات المباني، والهياكل الداعمة، والمنصات الفولاذية، وأجزاء السقالات، والإنشاءات الفولاذية الخفيفة.
بالنسبة لهذه التطبيقات، فإن استقامة الأنبوب، واستقرار التماس اللحام، واتساق الأبعاد يؤثر بشكل مباشر على جودة التثبيت.
تُستخدم الأنابيب المقطعية على نطاق واسع في إطارات الآلات، وأنظمة النقل، وقواعد المعدات، ورفوف المستودعات، وهياكل الدعم الصناعية.
يساعد شكل الأنبوب المستقر وطول القطع الدقيق على تقليل مشاكل اللحام والتجميع والتصنيع في المعالجة النهائية.
يمكن للآلة إنتاج أنابيب لإطارات الطاولات، وإطارات الكراسي، والأرفف، ورفوف العرض، وأنظمة التخزين، والمنتجات المعدنية التجارية.
بالنسبة للمنتجات المرئية، تعد حالة السطح وشكل الأنبوب وجودة القطع أمرًا مهمًا للتلميع والطلاء والتجميع.
تُستخدم الأنابيب المستديرة والمربعة والمستطيلة بشكل شائع في الأسوار والدرابزين وحواجز الطرق والبوابات وأنظمة الحماية الخارجية.
بالنسبة لهذه المنتجات، يساعد حجم الأنبوب المتسق وإنتاج الدفعة المستقر على تحسين كفاءة التثبيت.
يمكن للخط أيضًا إنتاج أنابيب لأنظمة تركيب الطاقة الشمسية، وإطارات الدفيئة، والدعامات الزراعية، والهياكل الخارجية الخفيفة.
تتطلب هذه التطبيقات إنتاجًا فعالاً، وأبعاد أنبوبية قابلة للتكرار، وجودة تشكيل موثوقة.
تبدأ عملية الإنتاج بتحميل لفائف الصلب. تقوم آلة فك اللفة بحمل الملف وتغذية الشريط في الخط.
تقوم ماكينة اللحام والقص بتوصيل نهاية أحد الملفات ببداية الملف التالي. وهذا يساعد على تقليل وقت التوقف عن العمل أثناء الإنتاج المستمر.
يقوم مجمع الشريط بتخزين المواد بحيث يمكن لقسم التشكيل واللحام أن يستمر في العمل أثناء تغيير الملف.
تعمل مطحنة التشكيل على ثني الشريط الفولاذي المسطح تدريجياً إلى شكل أنبوبي دائري، مربع، مستطيل، أو مقطعي من خلال حوامل لف متعددة.
يقوم جهاز اللحام عالي التردد بتسخين حواف الشريط بسرعة. تقوم بكرات الضغط بالضغط على الحواف الساخنة معًا لتشكيل خط لحام طولي مستمر.
بعد اللحام، يمر الأنبوب من خلال أقسام إزالة الخرز، والتبريد، والتحجيم، والتقويم. تتحكم هذه الخطوات في الحجم النهائي والشكل والاستقامة.
وأخيرًا، يقوم المنشار الطائر أو المنشار البارد بتقطيع الأنبوب إلى أطوال ثابتة. يتم إرسال الأنابيب النهائية إلى طاولة التنفيذ للفحص أو التجميع أو التعبئة أو المعالجة الإضافية.
قبل اختيار الماكينة، تأكد مما إذا كان المصنع ينتج بشكل أساسي الأنابيب المستديرة، أو الأنابيب المربعة، أو الأنابيب المستطيلة، أو الأنابيب ذات الأقسام الخاصة.
تتطلب أشكال الأنابيب المختلفة تصميمًا مختلفًا للفة، وطريقة تشكيل، وهيكل تحجيم، وحل تغيير الحجم.
يحدد حجم الأنبوب وسمك الجدار نموذج المطحنة، وقوة الحامل، وقوة المحرك، وقوة اللحام، ونظام القطع.
يختلف الخط عالي السرعة للأنابيب الصغيرة ذات الجدران الرقيقة عن الخط الأقوى للأنابيب الهيكلية السميكة.
السرعة 90 م/دقيقة هي السرعة القصوى المرجعية في ظل حجم الأنبوب المناسب، وسمك الجدار، والمواد، وظروف القطع.
بالنسبة للأنابيب الأكبر أو الأكثر سمكًا، يجب تقليل السرعة العملية للحفاظ على جودة اللحام ودقة الشكل واستقرار القطع.
يجب أن تتوافق قوة اللحام عالية التردد مع درجة المادة وسمك الجدار وسرعة الخط وحجم الأنبوب.
قد تؤدي الطاقة غير الكافية إلى ضعف رابطة اللحام. قد تتسبب الطاقة المفرطة في ارتفاع درجة الحرارة، ونتوءات كبيرة، وجودة التماس غير المستقرة.
يعتبر التشكيل من الدائري إلى المربع مناسبًا للعديد من خطوط إنتاج الأنابيب العامة ويوفر تغطية مرنة للمنتج.
يكون التشكيل المربع المباشر مناسبًا عندما ينتج المصنع بشكل أساسي الأنابيب المربعة والمستطيلة ويحتاج إلى تغيير الحجم بشكل أسرع.
المنشار الطائر مناسب للإنتاج المستمر عالي السرعة ومتطلبات القطع العامة.
يوصى بالمنشار البارد عندما يحتاج العميل إلى نهايات أنابيب أكثر سلاسة، ونتوءات أقل، ودقة طول أعلى، وجودة تجميع أفضل.
إذا كان المصنع يحتاج إلى إنتاج أعلى وتكلفة عمالة أقل، فيجب مراعاة التحكم الآلي والفحص عبر الإنترنت ووضع العلامات التلقائية والتجميع والتعبئة.
إذا كانت المنتجات المستقبلية قد تشتمل على أنابيب أكبر أو جدران أكثر سمكًا، فيجب أن تحتفظ الآلة بالقدرة على تشكيل الحوامل، والمحركات، وقوة اللحام، ونظام القطع.
يتم استخدام آلة مطحنة الأنبوب المقطعي لإنتاج أنابيب ملحومة ذات أشكال مقطع عرضي مختلفة، مثل الأنابيب ذات المقطع الدائري، المربع، المستطيل، أو المخصصة.
يتم استخدامه على نطاق واسع في البناء والآلات والأثاث والدرابزين وإنتاج الإطارات الصناعية.
نعم، يمكن للآلة أن تصل إلى 90 م/دقيقة في ظل حجم الأنبوب المناسب، وسمك الجدار، ودرجة المواد، وظروف القطع.
بالنسبة للأنابيب الأكبر أو السميكة، يجب تعديل سرعة الإنتاج الفعلية لحماية جودة وصلة اللحام واستقرار الأبعاد.
نعم. يمكن تكوين الآلة لإنتاج الأنابيب المستديرة، الأنابيب المربعة، والأنابيب المستطيلة.
بالنسبة للأنابيب المربعة والمستطيلة، يمكن للعملاء اختيار التشكيل الدائري إلى المربع أو التشكيل المربع المباشر وفقًا لمجموعة المنتجات وتكرار تغيير الحجم.
يجب على العميل تقديم شكل الأنبوب، ونطاق الحجم، وسمك الجدار، ودرجة الفولاذ، والسرعة المستهدفة، والقدرة السنوية، وتخطيط ورشة العمل، وإمدادات الطاقة، وطول القطع، والتطبيق النهائي.
يمكن أن تساعد الرسومات الأنبوبية أو الصور النموذجية في جعل التكوين الفني أكثر دقة.
نعم. يمكن تخصيص الماكينة وفقًا لشكل الأنبوب، وسمك الجدار، والمواد، وسرعة الإنتاج، وقوة اللحام، وطريقة القطع، ومستوى الأتمتة، وتصميم ورشة العمل.
يمكن لتكنولوجيا معدات التعدين Zhongyue توفير تكوين الماكينة، وتصميم التخطيط، والاتصالات الفنية، وإرشادات التثبيت، ودعم ما بعد البيع لمشاريع مطحنة الأنابيب.
