تفاصيل المنتج:
|
| نوع اللحام: | لحام عالي التردد | طلب: | المتداول الأنابيب والأنابيب الصلب المدرفلة على الساخن |
|---|---|---|---|
| نوع التشكيل: | تشكيل بواسطة بكرات | ميزة: | مستقرة، الدقة، السلامة |
| متطلبات خاصة: | يمكن تصميمها حسب متطلبات العميل | مزود الطاقة: | 380 فولت، 50 هرتز، 3 مراحل |
| إبراز: | 3 مراحل آلة مطحنة الأنبوب,آلة مطحنة الأنبوب 380 فولت,آلة مطحنة الأنبوب المتداول المدرفلة على الساخن |
||

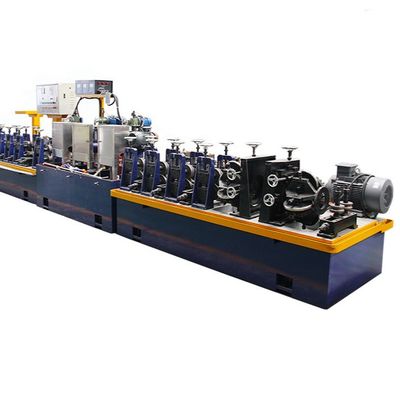

خط إنتاج الأنابيب الفولاذية آلة صنع الأنابيب
معلومات عن المواد الخام:
| 1 | تطبيق المواد | أشرطة فولاذية مطاطية ساخنة أو باردة، أشرطة فولاذية مطاطية |
| 2 | نوع المواد | الصلب منخفض الكربون، الصلب منخفض السبائك δs≤345Mpa، δb≤610Mpa |
| 3 | هوية الشرائط الفولاذية | Φ450-Φ508mm |
| 4 | OD للشرائط الفولاذية | Φ800-Φ1600mm |
| 5 | وزن الملف | 4000 كجم |
معلومات المنتج النهائي:
| 1 | OD للأنبوب | 50.8mm-130mm |
| 2 | نطاق سمك الجدار | 2.0ملم -5.0ملم |
| 3 | طول الأنابيب | 4m-12m |
| 4 | سرعة الخط | 60m/min |
مصنع أنابيب الصلب 380 فولت لإنتاج أنابيب الصلب المطاطي الساخن مصمم لإنتاج أنابيب الصلب المطاطية باستمرار باستخدام شريط الصلب المطاطي الساخن كمادة أولية.
يجمع خط الإنتاج بين تشكيل اللفاف عالية الكفاءة ، واللحام عالي التردد ، والحجم الدقيق ، والقطع التلقائي في حل تصنيعي كامل واحد.
مناسبة للمصنعين الذين ينتجون الأنابيب الهيكلية وأنابيب البناء والأنابيب الميكانيكية وأنابيب الأثاث والأنابيب الزراعيةومنتجات أنابيب الصلب الصناعية التي تتطلب جودة مستقرة وإنتاج مستمر.
العديد من الشركات المصنعة التي تستخدم الصلب المطاط الساخن تعاني من عدم استقرار الإنتاج عند زيادة الإنتاج.
تشمل المشاكل النموذجية سوء تغذية الشريط ، وأبعاد الأنابيب غير المتسقة ، والخياطات غير المستقرة لللحام ، والحفر المفرطة ، وأطوال القطع غير الدقيقة ، وتوقّفات الإنتاج المتكررة أثناء تغييرات الملفات.
هذه القضايا تزيد من نفايات المواد، وتقلل من كفاءة الإنتاج، وتؤثر على جودة التصنيع.
خط إنتاج مصنع أنابيب الصلب الموثوق به يجب أن يوفر تغذية شريط مستقرة، تشكيل لفة دقيقة، لحام عالية التردد فعالة،وقطع مستمر مع الحفاظ على جودة الأنابيب المتسقة.
اختيار خط الإنتاج الصحيح يحسن الإنتاجية، ويقلل من الخردة، ويقلل من تكاليف التشغيل، ويضمن استقرار نوعية المنتج طوال دورات الإنتاج الطويلة.
الفولاذ المطاط الساخن لديه مقاومة تشكيل أعلى من الشريط الرقيق المطاط البارد.
إذا كانت أجهزة التشكيل تفتقر إلى صلابة كافية ، فقد يتشوه الشريط بشكل غير متساوي قبل اللحام ، مما يسبب ضعف جودة خياطة اللحام وأبعاد الأنابيب غير المستقرة.
يمكن أن يؤدي اختيار قوة اللحام غير الصحيح إلى اندماج غير كامل أو إدخال حرارة مفرطة ، مما يؤثر على قوة اللحام والتشطيب السطحي.
غالبًا ما تسبب القدرة غير الكافية للمكوكات توقفًا متكررًا للإنتاج أثناء استبدال الملفات ، مما يقلل من كفاءة الإنتاج الفعلية.
يمكن أن تؤدي أنظمة القياس الضعيفة أيضًا إلى ضعف الاستقامة وعدم الاتساق الأبعاد ، خاصة أثناء الإنتاج المستمر عالي السرعة.
خط إنتاج مصنع أنابيب الصلب يوفر حلًا تصنيعيًا كاملًا من تحميل لفائف الصلب إلى تعبئة الأنابيب النهائية.
تتضمن خط الإنتاج بشكل عام:
يضمن قسم التشكيل الثقيل توجيه الشريط المستقر طوال الإنتاج.
إن نظام اللحام عالي التردد ينتج طبقات اللحام الطولية المستمرة والموثوقة مع الحفاظ على كفاءة الإنتاج العالية.
التحكم في الحجم الدقيق للقطر الخارجي ، وأبعاد القسم ، والتوجه قبل القطع.
القطع التلقائي يحسن الإنتاجية مع الحفاظ على أطوال الأنابيب النهائية المتسقة.
يمكن لتكنولوجيا معدات المعادن Zhongyue تخصيص خط الإنتاج الكامل وفقًا لمواصفات الأنابيب وقدرة الإنتاج السنوية ومتطلبات الأتمتة وتخطيط المصنع.
| البند | مواصفات المرجعية |
|---|---|
| اسم المنتج | آلة خط إنتاج طاحونة أنابيب الصلب |
| إمدادات الطاقة | 380 فولت / 50 هرتز / 3 مرحلة (مخصصة متاحة) |
| المواد الخام | شريط من الفولاذ المطاط الساخن، شريط من الفولاذ الكربوني |
| شكل الأنابيب | مستديرة، مربعة، مستطيلة |
| سمك الجدار | مخصصة |
| سرعة الإنتاج | اعتمادا على حجم الأنابيب (تصميم السرعة العالية) |
| طريقة اللحام | لحام ERW عالي التردد |
| طريقة التشكيل | تشكيل الألواح |
| طريقة القطع | المنشار الطائر / المنشار البارد |
| التشغيل الآلي | نصف أوتوماتيكي أو أوتوماتيكي بالكامل |
| المعدات الاختيارية | اختبار التيار الدوامي، التجميع التلقائي، نظام العلامة |
خط الإنتاج هذا مناسب لتصنيع أنابيب الصلب المستخدمة في العديد من الصناعات.
إنتاج الأنابيب الهيكلية، أنابيب السقالات، الحواجز، الإطار الصلب، والهياكل الداعمة.
تحسن دقة الأبعاد المستقرة كفاءة التثبيت وموثوقية الهيكل.
مناسبة لإطارات الآلات والناقلات ودعم المعدات الصناعية ومستودعات المستودعات ومكونات الصلب المصنوعة.
جودة اللحام المتسقة تقلل من تكاليف التصنيع واللحام في الأسفل.
مثالية لإنتاج أنابيب الكراسي، إطارات الطاولات، أنظمة الرفوف، ومكونات الأثاث التجاري.
أسطح الأنابيب السلسة والقطع الدقيق تحسن مظهر المنتج وجودة التجميع.
مناسبة لهياكل الدفيئة، وأنظمة الري، وسور الماشية، وأطر الدعم الزراعي.
الإنتاج المستمر يساعد على خفض تكلفة التصنيع مع الحفاظ على الجودة المستقرة.
قابلة للتطبيق على أنابيب الصلب الصناعية العامة المستخدمة في التصنيع الميكانيكي والبنية التحتية ومعدات النقل والمشاريع الهندسية.
يبدأ الإنتاج بتحميل لفائف الصلب المطاطية الساخنة على المفتاح الهيدروليكي.
يمر الشريط من خلال قسم التسوية قبل دخول القطع والحامية النهائية ، مما يسمح بالإنتاج المستمر بين الملفات.
يحتفظ المجمع بمواد شريط كافية أثناء استبدال الملفات للحفاظ على تشغيل مصنع التشكيل بشكل مستمر.
طاحونة تشكيل اللفافة تحول الشريط المسطح تدريجياً إلى شكل أنبوبي.
نظام اللحام عالي التردد يجمع كلا حواف الشريط في لحام طولي مستمر.
بعد إزالة حبل اللحام ، يدخل الأنبوب التبريد والحجم الدقيق لتحقيق أبعاد دقيقة ومستقيمة.
وأخيراً، يقطع المنشار الطائر أو المنشار البارد الأنبوب إلى أطوال مبرمجة قبل نقل المنتجات إلى طاولة التخلص للتفتيش والتعبئة.
تحديد ما إذا كان الإنتاج سيستخدم الصلب المطاط الساخن أو الصلب المطاط البارد أو الصلب المعالج أو غيره من الصفات المادية.
يؤثر اختيار المواد على قوة تشكيل، معايير اللحام، وسرعة الإنتاج.
يحدد القطر الخارجي وحجم القسم وسمك الجدار نموذج الطاحونة المناسب وتكوين المحرك.
يجب أيضاً النظر في توسيع المنتجات في المستقبل أثناء اختيار الآلة.
السرعة العالية تزيد من الإنتاجية فقط عندما يظل استقرار التشكيل ، وقدرة اللحام ، ودقة القطع متسقة.
اختر آلة توازن بين السرعة وجودة المنتج
يجب أن تتوافق قوة اللحام عالية التردد مع سمك المادة وسرعة الإنتاج.
التطابق المناسب يضمن غرز لحام مستقرة ويقلل من عيوب الإنتاج.
يوصى بمنشار طائر لإنتاج مستمر عالي السرعة.
توفر المنشار البارد أسطح قطع أكثر سلاسة ودقة أبعاد أعلى للتطبيقات الدقيقة.
التحكم التلقائي، والتفتيش عبر الإنترنت، والتمييز التلقائي، والتجميع التلقائي تحسين كفاءة الإنتاج مع تقليل متطلبات العمالة.
اختر المعدات التي تدعم التحديثات المستقبلية في حجم الأنبوب، وسمك الجدار، وقدرة الإنتاج، والأتمتة دون استبدال خط الإنتاج بأكمله.
-أجل.
تم تصميم الجهاز خصيصًا للشرائط الصلبة المطاطية الساخنة مع البقاء قابلة للتكيف مع مواد الصلب الكربوني الأخرى بعد التكوين المناسب.
لا، لا، لا
يمكن تخصيص خط الإنتاج لمعايير الجهد المختلفة وفقًا لمتطلبات العملاء والمواصفات الكهربائية المحلية.
-أجل.
اعتمادا على تكوين الطاحونة، يمكن لخط الإنتاج تصنيع أنابيب مستديرة، أنابيب مربعة، أنابيب مستطيلة، وغيرها من الأقسام الهيكلية المخصصة.
يجب على العملاء تقديم أبعاد الأنابيب ، ومجموعة سمك الجدار ، ومواصفات المواد الخام ، والقدرة الإنتاجية السنوية ، وتخطيط المصنع ، وسرعة الإنتاج المفضلة ، ومتطلبات الأتمتة.
-أجل.
يمكن تخصيص الخط الكامل وفقًا لقدرة الإنتاج ومواصفات المنتج وتخطيط ورشة العمل ومستوى الأتمتة ومعدات التفتيش ومتطلبات التعبئة والتغليف.
