تفاصيل المنتج:
|
| نوع اللحام: | لحام عالي التردد | طلب: | الأنابيب الفولاذية للأثاث، الأنابيب القياسية EN |
|---|---|---|---|
| نوع التشكيل: | تشكيل بواسطة بكرات | ميزة: | سرعة عالية ودقة عالية |
| متطلبات خاصة: | يمكن أن يكون التصميم حسب متطلبات العميل | ||
| إبراز: | المتفجرات من مخلفات الحرب من أنابيب الصلب,المتفجرات من مخلفات الحرب الأنابيب مطحنة |
||

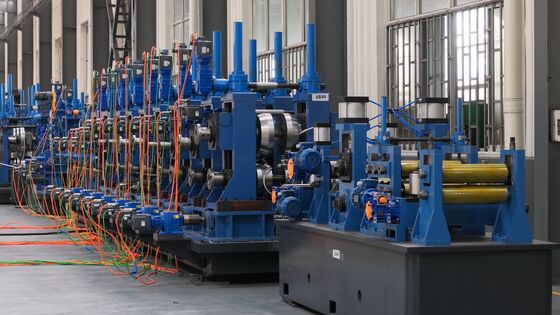

مطحنة الأنابيب الملحومة ZHANGJIAGANG ZHONGYUE_MODEL ZY50
الآلة تصنيع الأنابيب الفولاذية القياسية EN ومعدات لحام الأنابيبتم تصميمه للمصنعين الذين يحتاجون إلى إنتاج أنابيب فولاذية ملحومة تلبي متطلبات السوق الأوروبية من حيث دقة الأبعاد واستقرار اللحام وجودة الإنتاج المتسقة.
هذه الآلة مناسبة لإنتاج الأنابيب المستديرة والأنابيب المربعة والأنابيب المستطيلة والمقاطع الهيكلية المجوفة المستخدمة في البناء والأثاث والهياكل الميكانيكية وأنظمة المياه والتطبيقات الهندسية العامة.
الغرض من هذه الصفحة ليس فقط تقديم آلة لحام الأنابيب.
إنه يشرح مشاكل الإنتاج التي يواجهها المشترون، ولماذا يتطلب إنتاج الأنابيب القياسية EN مراقبة أكثر صرامة للعملية، وكيفية اختيار معدات صنع الأنابيب المناسبة.
الميزة التقنية والخدمية
إنتاج الأنابيب هو صناعة تحتاج إلى ربط آلات مؤهلة وتكنولوجيا ذات خبرة معًا لإنتاج المنتجات، وهذا يعني أن الماكينة والخبرة مهمتان، وشركتنا هي فقط شركة تصنيع مطحنة الأنابيب الملحومة عالية التردد التي تستخدم الآلة الذاتية لإنتاج أنابيب فولاذية بكميات كبيرة، نحن نعمل على تحسين آلتنا من خلال تشغيلها للحصول على التكنولوجيا ذات الخبرة. اختر لنا، فأنت لا تحصل على الجهاز منا فحسب، بل ستحصل أيضًا على التكنولوجيا من ذوي الخبرة منا.
موجز لتطبيق مطحنة الأنابيب الملحومة عالية التردد
مطحنة الأنابيب الملحومة عالية التردد كما هو معروف في خط تصنيع الأنابيب الفولاذية، تستخدم آلة اللحام والبكرات عالية التردد لإنتاج جميع أنواع الأنابيب الفولاذية، والملفات الشخصية، وما إلى ذلك. كما تستخدم على نطاق واسع في أنابيب البناء، والأنابيب الدقيقة، وأنابيب السيارات، والسياج، والمبادل الحراري، وأنابيب الأثاث، وإنتاج أنابيب الضغط، مع معدات التشطيب المناسبة، ويمكن للآلة أيضًا أن تكون قادرة على إنتاج أنابيب API، ونقل الغاز، والأنابيب القياسية العالية وما إلى ذلك.
توزيع السوق
في البداية، نقوم بتصنيع وبيع مطاحن الأنابيب الملحومة عالية التردد في السوق المحلية فقط، أثناء افتتاح وتطوير سياسة الدولة، وأيضًا مع تحسين التكنولوجيا، بدأنا تصدير الآلات منذ عام 2006، والآن تم تصدير مطحنة الأنابيب الملحومة عالية التردد إلى أكثر من 70 دولة، السوق الرئيسية مثل آسيا وأمريكا الشمالية وأمريكا الجنوبية وأوروبا والشرق الأوسط وجنوب شرق آسيا وأفريقيا. لقد أصبحنا مشهورين في السوق العالمية.
عملية إنتاج مطحنة الأنابيب الملحومة عالية التردد
وفقًا للعملاء المختلفين، تتكون الآلات من عمليات مختلفة، ولكن شركتنا لديها عملية الإنتاج القياسية كما فجرت، وهذا للرجوع إليه، لنفترض أن شركتك لديها متطلبات خاصة، يمكننا مناقشة التصميم الخاص بك وعمله.
آلة فك اللفة ← آلة القص واللحام ← المركم (القفص) ← آلة التشكيل ← لحام HF ← آلة التحجيم ← المنشار الطائر (المنشار البارد) ← طاولة النفاد
مواصفات مطحنة الأنابيب الملحومة عالية التردد
وفقا لمتطلبات السوق. لقد حصلنا على النماذج القياسية كما هي، وهذا للرجوع إليها فقط، ويمكن تعديل نطاق الإنتاج والتقنية الرئيسية لنفترض أن شركتك لديها متطلبات خاصة.
| مواصفات مطحنة الأنابيب الملحومة عالية التردد | |||
| نموذج المطحنة | نطاق التطوير التنظيمي (مم) | نطاق السماكة (مم) | سرعة الخط (م/دقيقة) |
| زي-16 | 7.6-16 | 0.3-1.0 | 120 |
| زي-20 | 10-25.4 | 0.3-1.5 | 120 |
| زي-32 | 12.7-38.1 | 0.6-1.8 | 120 |
| زي-45 | 16-50.8 | 0.7-2.0 | 110 |
| زي-50 | 20-63.5 | 0.8-3.0 | 90 |
| زي-60 | 25.4-76.2 | 1.0-3.2 | 80 |
| زي-76 | 31.8-88.9 | 1.2-3.75 | 80 |
| زي-89 | 33.4-101.6 | 1.2-4.5 | 75 |
| زي-125 | 50.8-130 | 2.0-5.0 | 60 |
| زي-165 | 76.2-168 | 2.0-6.0 | 50 |
| زي-219 | 88.9-219 | 2.0-8.0 | 50 |
| زي-273 | 89-273 | 3.0-12.0 | 40 |
| زي-325 | 89-325 | 3.0-12.7 | 40 |
| زي-406 | 114-406 | 4.0-16.0 | 40 |
| زي-508 | 219-508 | 4.0-19.1 | 40 |
| زي-610 | 273-610 | 4.0-19.1 | 40 |
| زي-660 | 273-660 | 4.0-22 | 40 |
يرغب العديد من مصنعي الأنابيب الفولاذية في الدخول إلى الأسواق ذات المعايير الأوروبية أو التوسع فيها، لكنهم غالبًا ما يواجهون العديد من تحديات الإنتاج:
أبعاد الأنابيب ليست مستقرة بما فيه الكفاية.
جودة التماس اللحام غير متناسقة.
من الصعب التحكم في تحمل سمك الجدار.
استقامة الأنابيب لا تلبي توقعات المشتري.
سرعة الإنتاج عالية، ولكن معدل الخردة مرتفع أيضًا.
بالنسبة للمشترين، السؤال الرئيسي ليس فقط "هل يمكن لهذه الآلة أن تصنع الأنابيب الفولاذية؟"
والسؤال الأهم هو:
هل يمكن لآلة تصنيع الأنابيب الفولاذية هذه أن تساعد في إنتاج الأنابيب الملحومة بجودة مستقرة، وأبعاد يمكن التحكم فيها، وتوافق أفضل مع متطلبات الإنتاج المتعلقة بـ EN؟
تعتمد الإجابة على دقة التشكيل، واستقرار نظام اللحام، ودقة التحجيم، ودقة القطع، وتكوين فحص الجودة.
تتطلب تطبيقات الأنابيب ذات الصلة بـ EN عادةً أكثر من مجرد تشكيل الأنابيب الأساسي.
على سبيل المثال، يغطي المعيار EN 10219 المقاطع المجوفة الهيكلية الملحومة على البارد ويتضمن المتطلبات المتعلقة بشروط التسليم الفنية والتفاوتات والأبعاد والخصائص المقطعية.
يتم استخدام EN 10255 للأنابيب الفولاذية غير السبائكية المناسبة للحام والخيوط، ويتضمن متطلبات الأنابيب الدائرية ونهايات الأنابيب والطلاءات وشروط التسليم ذات الصلة.
هذا يعني أن آلة تصنيع الأنابيب يجب أن تدعم الإنتاج المستقر من دخول الملف إلى إخراج الأنبوب النهائي.
يمكن أن يؤدي التصميم السيئ لتشكيل اللف إلى تشوه غير متساوي للشريط.
قد يؤدي ذلك إلى موجات حافة، وضعف الاستدارة، وفجوات اللحام غير المستقرة، والخدوش السطحية.
إذا كانت وحدة اللحام غير مستقرة، فقد يكون هناك اندماج غير كافٍ في وصلة الأنبوب، أو مشاكل في نتوءات، أو قوة لحام غير متناسقة.
إذا لم يكن قسم التحجيم دقيقًا، فقد يفشل الأنبوب النهائي في تلبية متطلبات القطر الخارجي أو زاوية الأنبوب المربع أو الاستقامة أو تحمل الطول.
عادةً ما يهتم مشترو الأنابيب ذات الصلة بالجودة القابلة للتكرار.
الآلة التي تعمل بشكل جيد فقط أثناء الإنتاج التجريبي ليست كافية.
يجب أن يظل خط الإنتاج مستقرًا خلال ساعات التشغيل الطويلة والتغيرات المتكررة في الحجم ودفعات المواد المختلفة.
خاتمة:
السبب الرئيسي لضعف إنتاج الأنابيب EN ليس مشكلة واحدة.
وعادة ما يكون ذلك نتيجة لضعف دقة التشكيل، واللحام غير المستقر، وضعف التحكم في الحجم، وعدم كفاية تخطيط الفحص.
الحل هو استخدام آلة تصنيع الأنابيب الفولاذية ذات هيكل التشكيل الصلب، وأدوات اللف الدقيقة، ونظام اللحام المستقر عالي التردد، وقسم التحجيم الدقيق، ومعدات القطع الموثوقة.
تم تصميم معدات لحام الأنابيب هذه لمساعدة الشركات المصنعة على تحسين:
اتساق أبعاد الأنابيب.
استقرار التماس اللحام.
جودة السطح.
كفاءة الإنتاج.
دقة تغيير المواصفات.
معدل قبول الأنابيب النهائية.
يقوم قسم التشكيل بثني الشريط الفولاذي تدريجيًا إلى شكل الأنبوب المطلوب.
يقلل هذا التشوه المتحكم فيه من تركيز الضغط ويساعد في الحفاظ على هندسة أفضل للأنابيب.
يستخدم قسم اللحام اللحام عالي التردد لربط حواف الشريط بشكل مستمر.
يعد تشكيل الحافة المستقرة قبل اللحام أمرًا بالغ الأهمية لأن محاذاة الحافة الضعيفة يمكن أن تؤثر بشكل مباشر على جودة التماس اللحام.
بعد اللحام والتبريد، يدخل الأنبوب إلى قسم التحجيم.
تقوم حاملات التحجيم بتصحيح قطر الأنبوب النهائي وشكله واستقامته.
يقوم نظام القطع بعد ذلك بقطع الأنبوب إلى الطول المطلوب دون إيقاف الإنتاج المستمر.
يمكن اختيار المنشار الطائر أو منشار القطع البارد وفقًا لمواد الأنبوب، والسرعة، ومتطلبات الثقب، وجودة الوجه النهائي.
خاتمة:
يجب أن يتحكم حل تصنيع الأنابيب المؤهل بمعايير EN في العملية بأكملها، وليس فقط في نقطة اللحام.
يمكن استخدام هذه الآلة لإنتاج المقاطع الهيكلية المجوفة لإطارات المباني، وهياكل الدعم، وإطارات الآلات، والمكونات الهندسية.
غالبًا ما تركز التطبيقات ذات الصلة بالمعيار EN 10219 على المقاطع الهيكلية المجوفة، بما في ذلك المقاطع الدائرية والمربعة والمستطيلة.
لهذا التطبيق، دقة الأبعاد، الاستقامة، واتساق التماس اللحام مهمة.
بالنسبة للأنابيب الفولاذية غير السبائكية المناسبة للحام واللولبة، قد تشتمل التطبيقات ذات الصلة بالمعيار EN 10255 على نقل السوائل العام، وأنابيب البناء، وأنظمة الأنابيب التي تتطلب خيارات نهاية الأنبوب أو الطلاء.
يجب أن يدعم خط الإنتاج تشكيل الأنبوب الدائري المستقر وجودة نهاية الأنبوب المتسقة.
تُستخدم الأنابيب الملحومة على نطاق واسع في السقالات وأنظمة الدعم والأسوار والدرابزين وتطبيقات البنية التحتية الخفيفة.
في هذه الأسواق، يهتم المشترون عادةً بقوة الأنابيب، وتشطيب السطح، والاستقامة، واتساق الدفعة.
يمكن للآلة أيضًا إنتاج الأنابيب المستخدمة في الآلات وأنظمة التخزين والمعدات الزراعية وهياكل النقل والإطارات الصناعية.
بالنسبة للاستخدام الميكانيكي، يعمل اتساق الأنابيب على تحسين القطع والتثقيب والثني واللحام.
يشتمل خط إنتاج الأنابيب الملحومة النموذجي القياسي EN على ما يلي:
تحميل لفائف الصلب.
حل.
تسوية الشريط.
القص واللحام بعقب.
تراكم.
تشكيل لفة.
لحام عالي التردد.
لحام التماس وشاح.
تبريد.
التحجيم.
استقامة.
قطع.
الانتهاء من جمع الأنابيب.
التفتيش الاختياري.

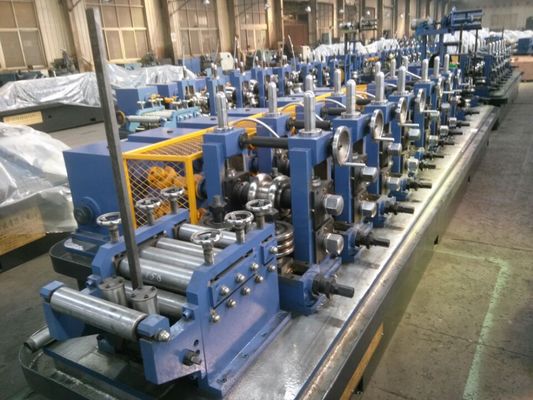

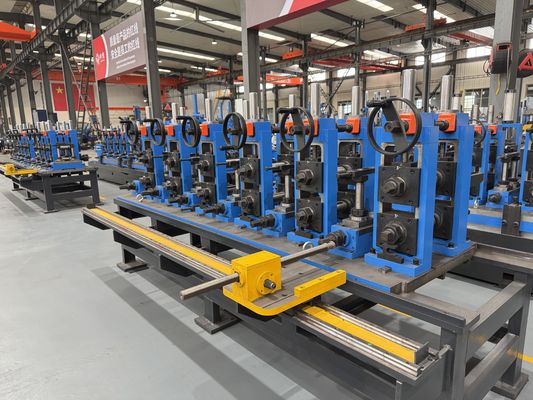

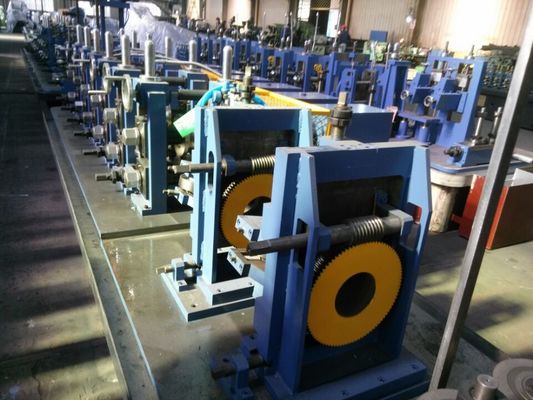

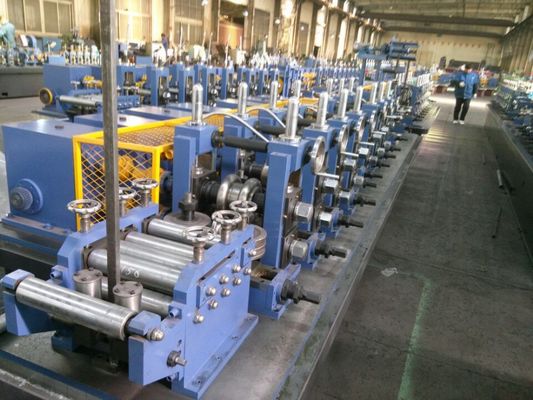

يدخل الشريط الفولاذي في منصات تشكيل متعددة.
يقوم كل حامل بثني الشريط خطوة بخطوة حتى تلتقي الحافتان عند نقطة اللحام.
يضمن تصميم التمرير الجيد محاذاة حواف الشريط قبل اللحام.
وهذا أمر مهم لأنه حتى خطأ تشكيل صغير يمكن أن يخلق فجوة لحام غير مستقرة.
يعمل اللحام عالي التردد على تسخين حواف الشريط بسرعة.
يتم بعد ذلك ضغط الحواف معًا بواسطة لفات الضغط لتشكيل خط لحام مستمر.
بعد اللحام، يمكن إزالة النتوء الخارجي بواسطة أدوات الوشاح.
يؤدي ذلك إلى تحسين جودة السطح وإعداد الأنبوب للمعالجة النهائية.
يقوم قسم التحجيم بتصحيح قطر الأنبوب وشكله واستقامته بعد اللحام والتبريد.
بالنسبة للأنابيب المربعة والمستطيلة، يتحكم قسم الحجم والتشكيل أيضًا في نصف قطر الزاوية، والتسطيح الجانبي، ودقة المظهر الجانبي.
خاتمة:
تعمل الآلة كنظام كامل للتشكيل واللحام والتحجيم والقطع.
يعتمد إنتاج الأنابيب EN المستقر على تنسيق كل قسم.
تأكد أولاً من التطبيق المتعلق بـ EN الذي تم تصميم الأنبوب من أجله.
إذا كان الهدف هو إنتاج المقاطع المجوفة الهيكلية، فيجب أن تركز الماكينة على دقة التشكيل، ودقة التحجيم، وتناسق المظهر الجانبي.
إذا كان الهدف هو الأنابيب المناسبة للحام والخيوط، فإن الاستدارة وجودة نهاية الأنبوب وتوافق المعالجة السطحية تصبح أكثر أهمية.
يجب على المشتري تقديم قطر الأنبوب الدائري، وحجم الأنبوب المربع، وحجم الأنبوب المستطيل، وسمك الجدار.
يتطلب نطاق الحجم الواسع حوامل تشكيل أقوى وتخطيطًا أكبر لأدوات اللف.
قد يستخدم نطاق الحجم الضيق تكوينًا أكثر اقتصادا للآلة.
تتطلب المواد المختلفة قوة تشكيل مختلفة وتحكمًا في اللحام.
الفولاذ الكربوني شائع في إنتاج الأنابيب الهيكلية والعامة.
يتطلب الفولاذ المجلفن حماية أفضل للسطح وتحكمًا دقيقًا في اللحام.
يتطلب الفولاذ المقاوم للصدأ مزيدًا من الاهتمام بتشطيب السطح والمواد الملفوفة.
يمكن أن تؤدي السرعة الأعلى إلى زيادة الإنتاج، ولكن فقط إذا ظل اللحام والتبريد والتحجيم والقطع مستقرًا.
إذا كان المصنع يركز على الجودة ذات الصلة بـ EN، فإن الإنتاج المستقر يكون أكثر قيمة من مجرد السعي لتحقيق أقصى سرعة.
بالنسبة لإنتاج الأنابيب الموجهة للتصدير، قد تكون هناك حاجة إلى أنظمة فحص اختيارية.
قد يشمل ذلك اختبار التيار الدوامي، وقياس القطر عبر الإنترنت، والتحكم في الطول، ومراقبة طبقات اللحام.
يجب أن يتوافق تكوين الفحص مع متطلبات سوق المشتري وقبول العميل.
قبل طلب الآلة، يجب على المشتري التأكد من طول ورشة العمل، سعة الرافعة، حالة الأساس، مصدر الطاقة، نظام تبريد المياه، واتجاه تدفق المواد.
يعمل التخطيط الصحيح على تحسين الكفاءة وتقليل مشكلات التعامل.
شركة Zhangjiagang Zhongyue لتكنولوجيا معدات المعادن المحدودةتوفر حلول خطوط إنتاج الأنابيب الملحومة المخصصة لتطبيقات الأنابيب المختلفة ومتطلبات السوق.
يمكن أن يشمل دعمنا الهندسي ما يلي:
تحليل حجم الأنابيب وسمك الجدار.
مراجعة متطلبات المواد واللحام.
مناقشة التطبيقات المتعلقة باللغة الإنجليزية.
تصميم تكوين الآلة.
لفة تخطيط الأدوات.
دعم تخطيط المصنع.
إرشادات التثبيت.
تدريب المشغلين.
خدمة فنية ما بعد البيع.
لا نوصي باختيار المعدات فقط حسب قطر الأنبوب.
يجب اختيار حل موثوق لصنع الأنابيب وفقًا لمعايير الأنابيب ونوع المادة وسرعة الإنتاج واحتياجات فحص الجودة والتطبيق النهائي.
وهذا يساعد العملاء على تقليل مخاطر الإنتاج قبل الاستثمار.
إن آلة تصنيع الأنابيب الفولاذية القياسية EN عبارة عن خط إنتاج الأنابيب الملحومة الذي تم تكوينه لدعم إنتاج الأنابيب للتطبيقات ذات المعايير الأوروبية.
تركز عادةً على التشكيل المستقر، واللحام عالي التردد، ودقة التحجيم، واستقامة الأنابيب، وأنظمة الفحص الاختيارية.
نعم، يمكن تكوين الماكينة لإنتاج مقاطع مجوفة هيكلية ملحومة على البارد تستخدم في التطبيقات ذات الصلة بالمعيار EN 10219.
ومع ذلك، يعتمد الامتثال النهائي أيضًا على متطلبات المواد الخام ومراقبة الإنتاج والتفتيش والاختبار وشهادة العملاء.
يمكن تهيئة الماكينة لإنتاج الأنابيب الفولاذية الملحومة الدائرية المستخدمة في التطبيقات ذات الصلة بالمعيار EN 10255.
يجب على المشتري التأكد من قطر الأنبوب، وسمك الجدار، والتشطيب النهائي، ومتطلبات الطلاء، وتطبيق الخيوط أو اللحام.
أهم العوامل هي جودة الشريط الفولاذي، تصميم اللفة، دقة التشكيل، ثبات اللحام، التحكم في التبريد، دقة التحجيم، دقة القطع، وطريقة الفحص.
تؤثر صلابة الماكينة وتدريب المشغلين أيضًا على جودة الإنتاج على المدى الطويل.
يجب عليك توفير نطاق حجم الأنبوب، وسمك الجدار، ودرجة الفولاذ، والمعيار EN المستهدف، وسرعة الإنتاج، والإنتاج السنوي، وتخطيط ورشة العمل، ومتطلبات الفحص.
مع هذه التفاصيل، يمكن للمهندسين أن يوصيوا بقسم التشكيل المناسب، ونظام اللحام، وطريقة القطع، ومستوى التشغيل الآلي، وخيارات الاختبار.
كيفية إنتاج الأنابيب الفولاذية الملحومة القياسية EN مع خط لحام الأنابيب عالي التردد
يمكن أن تشرح هذه المقالة خطوات التشكيل واللحام والتحجيم والتغطية والتبريد والفحص.
لماذا يتطلب إنتاج الأنابيب القياسية EN استقرارًا أفضل للحام وتحكمًا أفضل في الأبعاد
يمكن لهذه المقالة تحليل متطلبات التصدير وفحص العملاء وتكلفة الخردة ومخاطر الجودة المخفية.
دراسة حالة مشروع خط إنتاج الأنابيب الهيكلية القياسية EN
يمكن أن تعرض صفحة الحالة هذه نطاق حجم الأنبوب ونوع المادة وسرعة الإنتاج وتكوين الخط وطريقة الفحص وتطبيق العميل.
لا ينبغي تقديم آلة تصنيع الأنابيب الفولاذية القياسية EN كصفحة منتج بسيطة.
بالنسبة للمصنعين الذين يستهدفون أسواق الأنابيب ذات المعايير الأوروبية، فهو حل إنتاج كامل يؤثر على دقة الأبعاد، وجودة وصلة اللحام، وموثوقية الفحص، وقبول العملاء على المدى الطويل.
