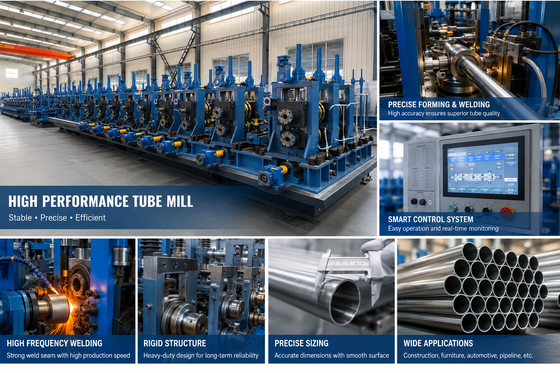

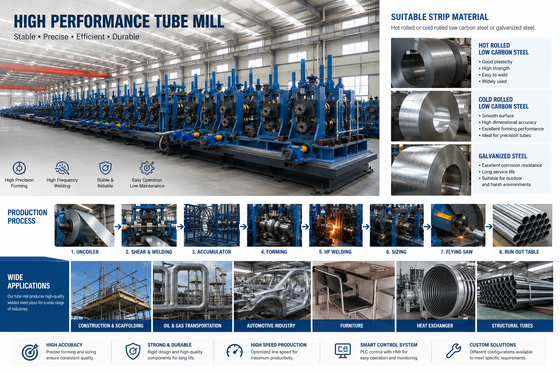

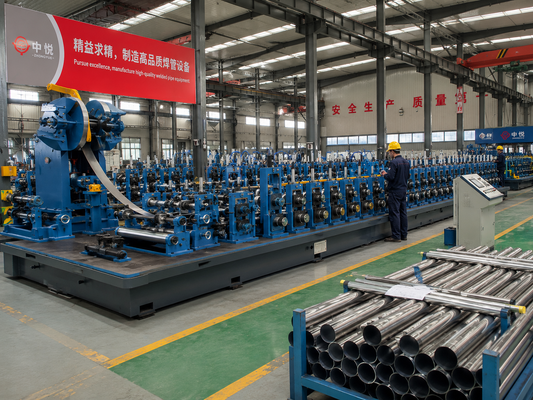

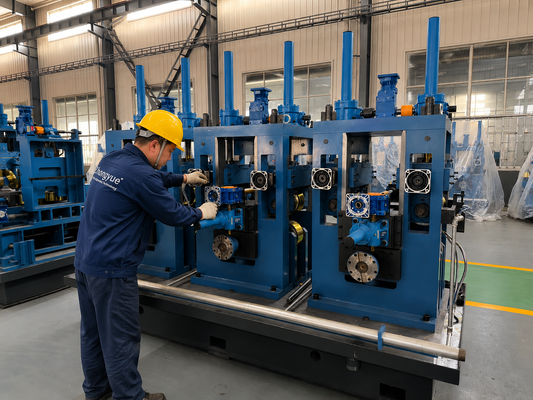

ZY16 0.4-1.0mm رقيقة الجدار أنبوب مطحنة آلة ضوء قياس HF الأنابيب الفولاذية الملحومة

مشكلة

إنتاج أنابيب رقيقة الجدران بسماكة 0.4-1.0 مم يتسبب في فشلين في المطاحن العادية. إما أن اللحام يحترق بسبب ارتفاع مدخلات الحرارة، أو ينفتح بسبب فقدان حواف الشريط لمحاذاتها قبل أن تلتقي عند نقطة اللحام، مما يترك لحامات باردة وفواصل مفتوحة.

سبب

الشريط الرقيق له كتلة حرارية منخفضة، لذا فإن طاقة اللحام الزائدة تذيب الجدار على الفور. في الوقت نفسه، تتشوه الحواف الرقيقة بسهولة بفعل ضغط التشكيل، وأي تقلب في السرعة أو الشد يوسع فجوة اللحام وينتج لحامًا مفتوحًا أو باردًا على طول الخط.

حل

تجمع ZY16 بين ملحام HF ذي الحالة الصلبة بقدرة 100 كيلو واط ومجمع بسرعة 200 متر/دقيقة يغذي الشريط بشد ثابت. يوفر خرج الحالة الصلبة استجابة طاقة سريعة ودقيقة، لذا تتبع حرارة اللحام سرعة الخط وتبقى كافية لتشكيل حواف 0.4-1.0 مم دون احتراق. يحافظ الشد المستقر على إغلاق فجوة اللحام، لذا يندمج اللحام بالكامل عبر الجدار الرقيق.

بيانات هندسية رئيسية

• نطاق سماكة الجدار 0.4-1.0 مم هو نافذة القياس الرقيق المحسنة للمطحنة.
• ملحام HF ذو الحالة الصلبة بقدرة 100 كيلو واط يعدل الطاقة مع سرعة الخط.
• يحتفظ المجمع بسرعة 200 متر/دقيقة بالشد الثابت للحفاظ على استقرار فجوة اللحام.
• التشكيل التدريجي يحمي الحواف الرقيقة من الإجهاد والتخفيف.

الأداء والجودة

يتم دعم قدرة الجدار الرقيق من خلال التحكم المتطابق في الطاقة والشد. يقوم ملحام الحالة الصلبة بتقليم خرج الحرارة مع تغير السرعة، بينما يحافظ المجمع على ثبات شد الشريط، لذا تلحم أنابيب 0.4-1.0 مم بشكل نظيف دون احتراق أو رفض لحامات باردة تعاني منها التشغيلات الخفيفة، مما يحافظ على انخفاض الخردة.

تطبيق

مثالي للأنابيب ذات الجدران الرقيقة في إطارات الأثاث، وقضبان الستائر، وحوامل العرض، وقنوات الكابلات، ومكونات السيارات ذات الجدران الرقيقة حيث يكون الوزن المنخفض ومظهر اللحام النظيف مهمين.

دليل الاختيار

اختر هذه المطحنة عندما تكون سماكة الجدار 0.4-1.0 مم. بالنسبة للجدران التي تزيد عن 1.0 مم، يلزم طاقة أعلى وحوامل تشكيل أثقل؛ قم بتأكيد الحد الأدنى لسماكة الجدار قبل طلب البكرات، لأن إعداد 0.4 مم يختلف عن إعداد 1.0 مم في فجوة البكرة.

سيناريوهات التطبيق

أنابيب أثاث مستديرة ومربعة ذات جدران رقيقة، وقنوات كهربائية، وأنابيب هيكلية خفيفة الوزن للأرفف وتجهيزات نقاط البيع.

أسئلة وأجوبة

س1. هل يمكن لـ ZY16 لحام جدار 0.4 مم دون احتراق؟

نعم، يقوم ملحام HF ذو الحالة الصلبة بقدرة 100 كيلو واط بتعديل الطاقة مع سرعة الخط، مما يحافظ على تطابق مدخلات الحرارة مع الشريط الرقيق لمنع الاحتراق، ويحافظ المجمع ذو الشد الثابت على استقرار فجوة اللحام.

س2. لماذا تحصل الأنابيب ذات الجدران الرقيقة على لحامات باردة؟

اتساع فجوة الحافة بسبب تقلبات الشد أو السرعة هو السبب الرئيسي؛ يحافظ المجمع بسرعة 200 متر/دقيقة على ثبات شد الشريط لإبقاء فجوة اللحام مغلقة، لذا تندمج الحواف باستمرار.

س3. ما هو نطاق سماكة الجدار الذي تم تصميم ZY16 له؟

0.4-1.0 مم. تشغيل الجدران الأقل من 0.4 مم أو الأعلى من 1.0 مم يقع خارج نافذة التشكيل واللحام المحسنة للمطحنة وسيتطلب أدوات مختلفة.

س4. هل أحتاج إلى بكرات منفصلة لـ 0.4 مم و 1.0 مم؟

نعم، تختلف فجوات البكرات وملفاتها بين طرفي النطاق، لذا نقوم بتحديد حجم الأدوات لسماكة الجدار المحددة الخاصة بك.

س5. ما هو السبب الرئيسي لخردة الجدران الرقيقة؟

الاحتراق بسبب الحرارة الزائدة واللحامات الباردة بسبب فجوة غير مستقرة؛ تتحكم ZY16 في كليهما من خلال الطاقة المتطابقة مع السرعة والتغذية ذات الشد الثابت.

س6. هل يمكن لـ ZY16 تشغيل أنابيب مربعة ومستطيلة؟

مع أدوات البكرات المناسبة، يمكن للمطحنة تشكيل مقاطع مربعة ومستطيلة في النطاق المكافئ φ8-18 مم؛ قم بتأكيد المقطع العرضي الخاص بك عند الطلب.
