تفاصيل المنتج:
|
| إبراز: | تشكيل الخامسة,طاحونة الأنابيب الخام,آلة تشكيل لفة على مراحل |
||
|---|---|---|---|
محاولة تشكيل الأنبوب في عدد قليل جدًا من التمريرات ترهق حواف الشريط، مما يتسبب في إجهاد الحواف، وترقق عند خط اللحام، وارتداد، وفجوات لحام غير متناسقة.
التشكيل الثقيل في تمريرة واحدة يركز الانحناء على الحواف، لذا فإن الشريط يتشوه بشكل غير متساوٍ، وتترقق الحواف، وتختلف فجوة اللحام على طول الأنبوب، وهو ما لا يمكن للحام تصحيحه.

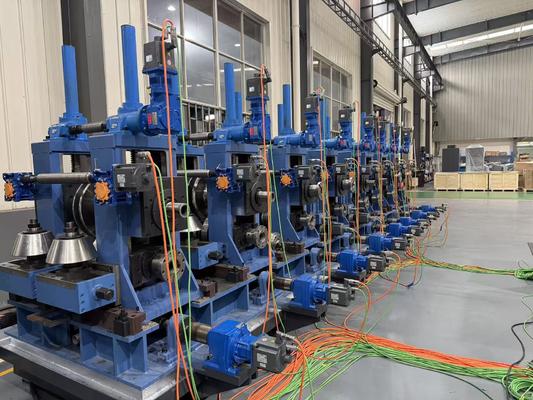

يقوم ZY16 بتوزيع الانحناء عبر خمسة حوامل تشكيل خشنة، مما يغلق الشريط تدريجيًا نحو شكل أنبوب مفتوح. يأخذ كل حامل حصة متحكم فيها من التشوه، مما يحمي سمك الحافة ويترك فجوة مستقرة للمرحلة الدقيقة، مما يحسن اتساق اللحام في نطاق Φ8-18 مم الكامل.
| معلمة | مواصفات |
|---|---|
| موديل المصنع | ZY16 |
| نطاق قطر الأنبوب الخارجي | Φ8-18 مم |
| سمك الجدار | 0.4-1.0 مم |
| نطاق عرض الشريط | 25-57 مم |
| أقصى سرعة خط | 90 م/دقيقة |
| طاقة لحام التردد العالي | 100 كيلو واط الحالة الصلبة عالية التردد |
| مادة الشريط | فولاذ مدرفل على الساخن / مدرفل على البارد / مجلفن |
| فك اللفافة | مزدوجة الأسطوانة هوائية، سعة لفافة 1.5 طن |
| مجمع | قفص عالي السرعة بسرعة 200 م/دقيقة |
| تسوية الشريط | وحدة تسوية بسبعة بكرات |
| حوامل التشكيل | 5 حوامل خشنة + 3 حوامل دقيقة |
| هندسة البكرات | بكرات تشكيل مزدوجة نصف القطر |
| محاور البكرات | فولاذ سبائكي عالي القوة 42CrMo |
| السلامة | حماية من الحمل الزائد لحامل التشكيل |

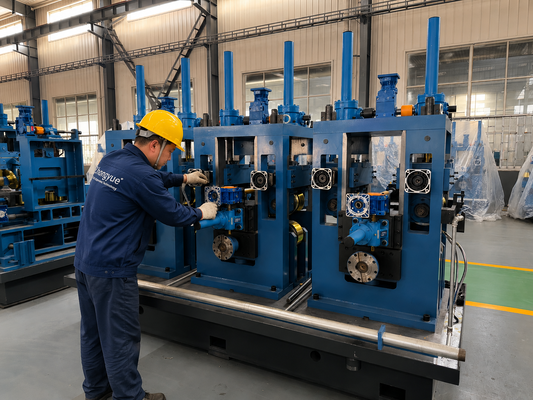

خمسة حوامل تشكيل خشنة توزع الانحناء بحيث لا يتم إرهاق حواف الشريط، مما يحمي سمك الحافة للحصول على خط لحام كامل. هذا الإغلاق التدريجي هو سبب تشكيل ZY16 للشريط الرقيق والمطلي بشكل موثوق، مع عيوب إجهاد حواف أقل من المصانع التي تستخدم تمريرات أقل وأكثر ثقلاً.
لأنابيب Φ8-18 مم حيث تكون سلامة الحافة والتحكم في فجوة اللحام مهمة، بما في ذلك الشريط الرقيق والمجلفن الذي يتحمل تشكيلًا مفرطًا أقل.
اختر هذا المصنع عندما تكون مادتك رقيقة أو مطلية وتحتاج إلى تشكيل تدريجي لتجنب تلف الحواف. يتم موازنة مرحلة التشكيل الخشن ذات الخمس حوامل مع مرحلة التشكيل الدقيق ذات الثلاث حوامل لنطاق Φ8-18 مم الكامل.
أنابيب رقيقة الجدران ومجلفنة، أنابيب دقيقة بقطر صغير، وأي مادة عرضة لإجهاد الحواف أثناء التشكيل.
توزيع التشوه عبر خمسة حوامل يقلل من إجهاد الحواف ويحافظ على استقرار فجوة اللحام، على عكس إجبار الانحناء في تمريرات أقل.
نعم، التشكيل التدريجي يحمي سمك حافة الشريط بحيث يكون لخط اللحام مادة كاملة للاندماج.
نعم، خمسة حوامل خشنة بالإضافة إلى ثلاثة حوامل دقيقة تقسم العمل بحيث تتعامل كل مرحلة مع حصة مثالية من التشوه.
تسلسل الحوامل ثابت، ولكن ملامح البكرات يتم ضبطها لكل حجم، لذا يتم موازنة التشوه لكل قطر خارجي تقوم بتشغيله.
يتم ضبط كل حامل بشكل فردي، ولكن توزيع الحمل المتساوي يقلل فعليًا من التآكل وعيوب الحواف، لذا تظل الصيانة الإجمالية قابلة للإدارة.

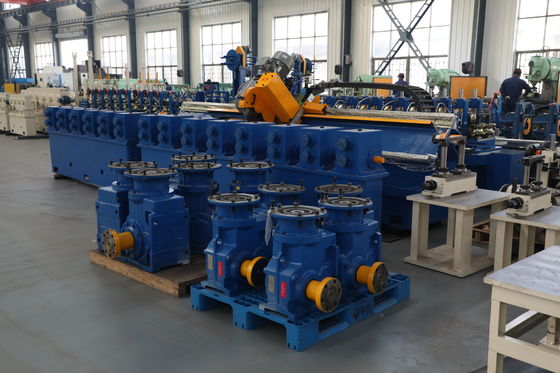

إنها مسننة ويتم تشغيلها بشكل متزامن مع الخط، لذا يتم توزيع التشوه بالتساوي عبر الحوامل الخمسة.
