تفاصيل المنتج:
|
| إبراز: | تشكيل دقيق ثلاثي المدرجات,طاحونة الأنابيب الدقيقة,موقف لفة التشكيل النهائي |
||
|---|---|---|---|
إذا تم إغلاق الأنبوب النهائي بشكل غير دقيق ، فإن حواف اللحام تلتقي بزاوية أو فجوة خاطئة ، مما ينتج غرزًا خارج المركز ، وانتشار ضعيف وأنابيب خارج المستوى.
يحدد آخر تمرينات التشكيل هندسة حافة اللحام ، لذلك لا يمكن إصلاح أي تجاوز أو انخفاض هناك من قبل اللحام ويظهر مباشرة كعيوب خياطة.

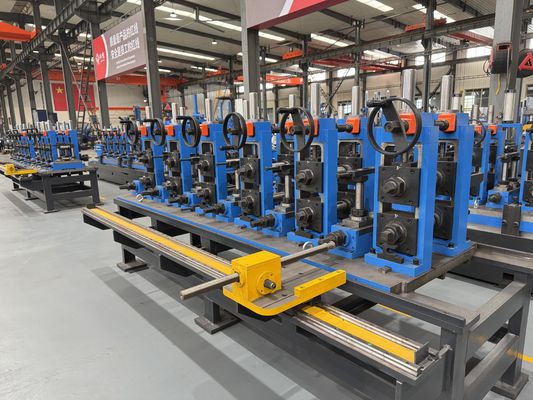

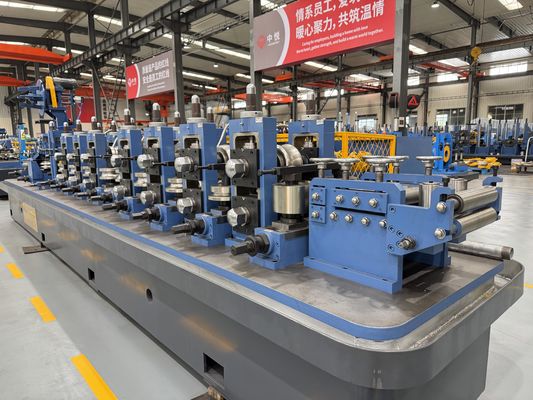

تنتهي ZY16 بتشكيل ثلاثة أجزاء دقيقة تحدد الفجوة الدقيقة للحواف وزاوية الاقتراب قبل نقطة اللحام.إنتاج مركز، خيط مصهر بالكامل على أنبوب Φ8-18mm ، مع محاصرة مستديرة قبل اللحام.
| المعلم | المواصفات |
|---|---|
| نموذج الطاحونة | ZY16 |
| نطاق OD الأنابيب | Φ8-18 ملم |
| سمك الجدار | 0.4-1.0 ملم |
| نطاق عرض الشريط | 25-57 ملم |
| السرعة القصوى للخط | 90 متر/دقيقة |
| قوة لحام HF | 100 كيلوواط في الحالة الصلبة تردد عال |
| مادة الشريط | الصلب المطاطي الساخن / المطاط البارد / الصلب المغلف |
| مُكشّف | المضخة المزدوجة، سعة طن 1.5 لفائف |
| الاكومولاتور | قفص عالي السرعة 200 م/دقيقة |
| تسوية الشريط | وحدة تسوية سبعة أدوات |
| تشكيل المواقف | الخامسة من الوقوف الخام + ثلاثة من الوقوف الدقة |
| هندسة العجلات | طواحين تشكيل نصف قطرها مزدوج |
| أدوات الدوار | 42CrMo الفولاذ سبيكة عالية القوة |
| السلامة | حماية الحمولة الزائدة |

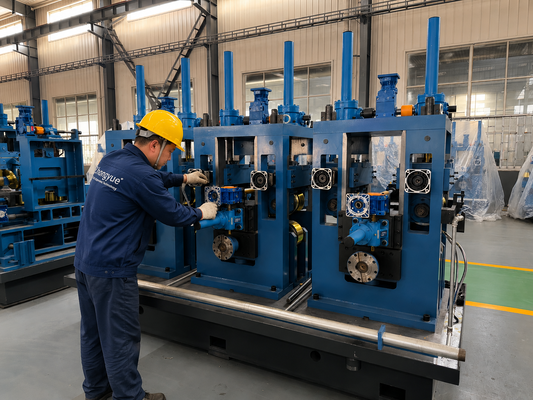

ثلاثة أعمدة دقة تحدد فجوة اللحام النهائية و زاوية الحافة ، لذلك يرى لحام HF حالة حافة ثابتة. وهذا ينتج طبقة مركزية ومتصالحة بالكامل وتقفل الطولية قبل اللحام ،لهذا السبب ZY16 يحمل مواصفات ضيقة على أنبوب دقة Φ8-18mm.
بالنسبة للأنابيب Φ8-18mm حيث تكون مستقيمة خيط اللحام والاختراق حاسمة ، بما في ذلك الدقة ، الأنبوب ذو الجدار الرقيق والمغطى.
اختر هذا التكوين عندما تكون اتساق اللحام هو متطلبك الرئيسي.تعمل القوائم الدقيقة الثلاثة مع القوائم الخامسة الخام للحفاظ على فجوة اللحام ضمن التسامح عبر مجموعة Φ8-18mm كاملة.
أنبوب ميكانيكي دقيق، أنبوب ذو جدار رقيق مع مواصفات لحام ضيقة، وأنبوب مصقول حيث أنظف، والخياطة المركزية أمر ضروري.
يحدد فجوة حافة اللحام النهائية وزاوية الاقتراب بحيث يرى لحام HF حالة حافة ثابتة للخيط المركزي.
ثلاثة أساسات قابلة للتعديل الدقيق تعطي التحكم اللازم للحفاظ على فجوة اللحام بإحكام دون إغلاق الأنابيب.
لا، المرحلتان تعملان معاً؛ فالمرحلة الدقيقة تحتاج إلى تشكيل صلب مناسب لتنتهي بشكل صحيح.
يتم تحديد ملامح الملفات الدقيقة وتعديلها حسب الحجم حتى تلتقي الحواف في الفجوة الصحيحة والزاوية لـ OD والجدار.
يتم تعيين المقاعد الدقيقة حسب الحجم أثناء التشغيل، وتتحقق من ذلك بالخياطة المركزية المدمجة بالكامل على ملفات الإنتاج الأولى.
من الممكن إجراء تعديلات دقيقة طفيفة ، ولكن يتم إجراء تغييرات كبيرة في الفجوة عند إعداد الأدوات ؛ تم تصميم الدعامات لتحقيق إعدادات مستقرة ومتكررة.
