آلة مصنع الأنابيب الدقيقة بقطر صغير ZY20 φ10-26 مم خط لحام HF لأنابيب الصلب المستديرة بسرعة 90 متر/دقيقة

عيوب شائعة في لحام الأنابيب الرقيقة ذات القطر الصغير

يواجه مصنعو الأنابيب الذين يشغلون خطوط الدقة φ10–26 مم أربع مشاكل متكررة: تموج الحافة وتقوس الشريط بسماكة 0.4–1.5 مم، وانحراف خطوط اللحام مما يؤدي إلى عدم اكتمال الانصهار، وعدم استدارة الشكل بسبب التبريد غير المتساوي، وانحراف طول القطع في المنشار الطائر. كل عيب يزيد من الخردة ويعيق أوامر الأنابيب الدقيقة والأثاث والإنشائية التي تتطلب تفاوتًا ضيقًا وطلاء زنك نظيفًا.

لماذا تفشل الأنابيب الرقيقة ذات القطر الصغير أثناء التشكيل عالي السرعة

يحمل الشريط الرقيق القليل من الصلابة، لذا يتم تضخيم أي خطأ في التسوية أو هندسة المرور قبل اللحام. يركز المرور ذو نصف القطر الواحد الانحناء عند حافة الشريط ويؤدي إلى تموج، بينما ينحرف اللحام الذي لا يتم توجيهه بشكل إيجابي عن مركز بكرات الضغط، لذا تفشل الحواف المنصهرة في الاندماج بسرعة. ثم تتآكل أعمدة البكرات الضعيفة وتتغير أبعادها، ويؤدي عدم كفاية سائل التبريد إلى إطلاق الحرارة المتبقية التي تشوه الاستدارة.

حل مصنع الأنابيب الدقيقة ZY20 ذات القطر الصغير

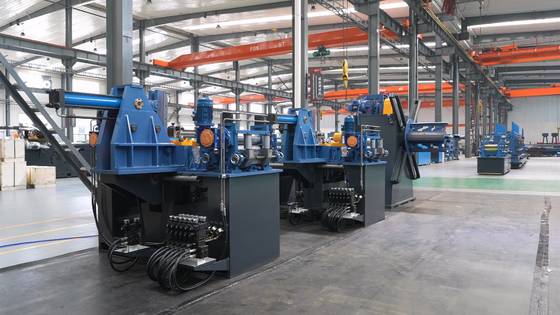

تم بناء ZY20 للأنابيب المستديرة φ10–26 مم بسماكة جدار 0.4–1.5 مم بسرعة مصنفة تصل إلى 90 م/دقيقة. يقوم مسوّي دقيق بـ 7 بكرات بتغذية الشريط بشكل مسطح، ثم يقوم تصميم مرور مزدوج نصف القطر مع 5 محطات تشكيل خشن و 3 محطات تشكيل نهائي بتشكيل الأنبوب تدريجيًا للقضاء على تموج الحافة. تحتفظ أعمدة البكرات المصنوعة من 42CrMo، والمقساة، والمعالجة حرارياً، والمصلدة بالتردد العالي، بملفها الشخصي على مدار حملات طويلة.

عند نقطة اللحام، يقوم دليل لحام مخصص بتثبيت الحواف قبل أن تكمل بكرات الضغط الانصهار، وتقوم وحدة إزالة البرادة الخارجية الأوتوماتيكية مع تغذية سريعة بالهواء المضغوط للداخل والخارج بإزالة اللحام. يقوم التبريد بالرش بالإضافة إلى حوض التدفق الفائض بمعدل ≥10 طن/ساعة بتثبيت الاستدارة قبل قطار قياس 6 أفقي + 6 رأسي ورأس تركي بـ 4 بكرات يقوم بالتقويم النهائي قبل المنشار الطائر بالكمبيوتر الصغير، والذي يقطع أطوال 4–8 م بدقة ±3 مم.

يلحم الخط اللفائف المدرفلة على الساخن، والمدرفلة على البارد، والمجلفنة عبر لحام HF ذي الحالة الصلبة بقوة 100 كيلو واط، ويحمي الأدوات بأقترانات الحمل الزائد بالإضافة إلى تغيير سريع للبكرات بالسحب الجانبي. يتم شحن كل وحدة برسومات التخطيط والأساسات، وتركيب وتشغيل في الموقع، وتدريب المشغل، وضمان لمدة عام واحد.

المواصفات الفنية لمصنع الأنابيب ZY20

أين يتم تطبيق خط الأنابيب الدقيق ZY20

يناسب ZY20 الأنابيب الدقيقة والأثاث والإنشائية: إطارات الطاولات والكراسي، وأنظمة الرفوف والعرض، ومكونات الدرابزين والأسوار، وأجزاء السيارات ذات المقياس الخفيف، والمواسير الميكانيكية الرقيقة الجدران. تغطي قدرته على الجلفنة أيضًا الهياكل الخفيفة والبناء البيوت المحمية حيث يجب أن تتحمل طلاء الزنك منطقة اللحام بأقل قدر من إعادة العمل.

كيفية اختيار مصنع الأنابيب المناسب ذي القطر الصغير

تأكد أولاً من نطاق القطر والجدار الخاص بك - يغطي ZY20 φ10–26 مم و 0.4–1.5 مم. قم بمطابقة السرعة مع الطلب اللاحق (حتى 90 م/دقيقة)، ثم تحقق من مزيج المواد الخاص بك من اللفائف المدرفلة على الساخن أو البارد أو المجلفنة بحيث تتناسب قوة اللحام وتصنيف التبريد. حدد نطاق طول القطع الخاص بك (4–8 م، ±3 مم) وهدف الاستدارة، وراجع رسومات التخطيط والأساسات لتحديد حجم المرافق قبل التركيب.

أسئلة متكررة حول مصنع الأنابيب ZY20

ما هو نطاق القطر والجدار الذي ينتجه ZY20؟

قطر خارجي φ10–φ26 مم وسمك جدار 0.4–1.5 مم، يغطي الأنابيب الدقيقة والأثاث والإنشائية ذات التجويف الصغير في خط واحد.

هل يمكن لـ ZY20 لحام الشريط المجلفن دون حرق الطلاء؟

نعم. يضمن التوجيه الإيجابي للحام، وضغط الضغط القابل للتعديل، والتبريد بالرش/التدفق الفائض بمعدل ≥10 طن/ساعة الحفاظ على مدخلات الحرارة عند اللحام ضيقة، بحيث يظل احتراق الزنك ضئيلًا وقابلًا للتحكم.

ما مدى سرعة تغيير البكرات بين الأحجام؟

تسمح أطر التغيير السريع بالسحب الجانبي على محطات التشكيل والقياس للمشغلين بتبديل مجموعات البكرات دون تفكيك المحطات المجاورة، مما يقلل بشكل كبير من وقت التغيير مقارنة بتصاميم الأعمدة الثابتة.

ماذا تشمل خدمة تسليم المفتاح؟

رسومات التخطيط والأساسات، والتركيب والتشغيل بقيادة مهندس، وتدريب المشغل، وضمان لمدة عام واحد مع دعم قطع الغيار.
