تفاصيل المنتج:
|
| نوع اللحام: | لحام عالي التردد (الحالة الصلبة). | نطاق أنبوب OD: | φ10-26 ملم |
|---|---|---|---|
| سمك الجدار: | 0.4-1.5 مم | سرعة الخط: | ما يصل إلى 90 م / دقيقة |
| طلب: | أنبوب الأثاث (الإطارات والرفوف والأرفف) | الميزة الرئيسية: | سطح أملس للطلاء وطلاء المسحوق |
| إبراز: | خط إنتاج أنابيب الأثاث,تشكيل دقة القطر الصغير,مصنع أنابيب الصلب ذو الحائط الرقيق |
||
يرفض مشترو أنابيب الأثاث الأجزاء التي تظهر عليها لحام مرئي، أو خدوش، أو انحراف في القطر الخارجي يتجاوز ±0.1 مم، لأن الطلاء بالكروم والطلاء المسحوق يضخمان كل عيب سطحي. تتراكم في المصانع التي تدفع شرائط رفيعة بسماكة 0.4-1.5 مم عبر تمريرة تقليدية بسرعة تشوهات بيضاوية، وبقايا لحام، وعلامات حافة تفشل في فحص الطلاء.
تفتقر الشرائط الرقيقة إلى الصلابة لمقاومة انحناء الحافة داخل تمريرة نصف قطر واحدة، ويترك النتوء الخارجي المتبقي والتبريد غير المتساوي لحامًا خشنًا وجسمًا غير مستدير. بدون تحكم إيجابي في اللحام، يتحول اللحام، ويسمح عمود الدرفلة الناعم بتسرب الأبعاد، لذلك تتدهور جودة التشطيب قبل وقت طويل من موعد تغيير مجموعة الدرفلة.
تغذي مستوية الدرفلة الدقيقة ذات السبعة لفات الشرائط بشكل مسطح في تمريرة نصف قطر مزدوجة مع تشكيل خشن من 5 مراحل وتشطيب من 3 مراحل، بحيث تدخل الحافة إلى اللحام بدون تموج أو علامة.
تقوم وحدة نتوء خارجية تلقائية بإزالة اللحام، ويقوم قطار قياس 6 أفقي + 6 رأسي مع رأس تركي ذي 4 لفات بتقويم الأنبوب إلى استدارة مستقرة للطلاء المنتظم.
يعمل الخط على لفائف مدرفلة على الساخن، ولفائف مدرفلة على البارد، ولفائف مجلفنة بسرعة تصل إلى 90 مترًا في الدقيقة عبر لحام عالي التردد بحالة صلبة بقوة 100 كيلو واط، مع أعمدة لفائف مقواة بـ 42CrMo تحتفظ بالتفاوت على مدار حملات طويلة.
| المعلمة | المواصفات |
|---|---|
| القطر الخارجي للأنبوب | φ10-26 مم |
| سمك الجدار | 0.4-1.5 مم |
| سرعة الإنتاج المقدرة | حتى 90 مترًا في الدقيقة |
| المواد الخام | فولاذ منخفض الكربون مدرفل على الساخن / مدرفل على البارد، فولاذ مجلفن |
| قوة لحام التردد العالي | حالة صلبة بقوة 100 كيلو واط |
| مراحل التشكيل | 5 مراحل خشنة + 3 مراحل تشطيب |
| مراحل القياس | 6 أفقي + 6 رأسي |
| لفائف التسوية | مستوية لفائف دقيقة ذات 7 لفات |
| طول القطع / الدقة | 4-8 متر، ±3 مم |
| تدفق سائل التبريد | ≥10 طن/ساعة رش + مسبح فيضان |
| مادة عمود اللفافة | 42CrMo مقوى ومعالج حراريًا + مقوى بالتردد العالي |
يعمل كل ZY20 بتدفق مستمر واحد من اللفيفة إلى الأنبوب المقطوع النهائي. تغذي فك اللفائف الشرائط عبر مستوية لفائف دقيقة ذات 7 لفات تزيل انحناء اللفيفة، ثم يشكلها تشكيل نصف قطر مزدوج في 5 مراحل خشنة و 3 مراحل تشطيب بدون تموج للحافة. يقوم لحام التردد العالي بحالة صلبة بقوة 100 كيلو واط بصهر اللحام تحت ضغط عصر مع دليل لحام مخصص، وتقوم وحدة نتوء خارجية تلقائية بإزالة اللحام فورًا. يثبت التبريد بالرش الذي تبلغ قوته ≥10 طن/ساعة بالإضافة إلى مسبح الفيضان الشكل، ويحدد قطار القياس ذو الـ 6 أفقي + 6 رأسي القطر، ويقوم رأس تركي ذو 4 لفات بتقويم الأنبوب قبل أن تقوم المنشار الطائر بالكمبيوتر الدقيق بقطع أطوال 4-8 متر بدقة ±3 مم. تحافظ المراحل المحمية من الحمل الزائد وأعمدة 42CrMo المقواة على استقرار الخط بأكمله على مدار تشغيل طويل.
إطارات الطاولات والكراسي، ورفوف العرض، والقوائم الرأسية للأرفف، وإطارات العربات، وأنابيب الأثاث الأخرى المطلية بالكروم أو المسحوق بقطر خارجي 10-26 مم وسمك جدار 0.4-1.5 مم.
قم بتأكيد نافذة القطر الخارجي والجدار لديك، ثم حدد تشطيب السطح الذي يتطلبه خط الطلاء الخاص بك والاستدارة المطلوبة. قم بمطابقة السرعة مع الإنتاج اللاحق وتحقق من لفائف المدرفلة على الساخن، أو المدرفلة على البارد، أو المجلفنة حتى تتناسب قدرة اللحام والتبريد مع مرافق القياس.

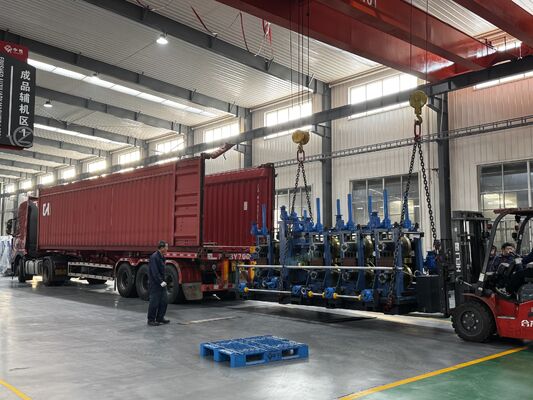

يتم شحن ZY20 كحزمة جاهزة مع رسومات التخطيط والأساسات حتى تتمكن من تجهيز الموقع قبل التسليم. يقوم التركيب والتشغيل في الموقع بقيادة المهندس بالوصول إلى الإنتاج المقدر، مع تدريب المشغل لتسليم مصنع يعمل. تضمن ضمان لمدة عام مع دعم قطع الغيار الاستثمار، ولأن الخط يقبل لفائف المدرفلة على الساخن، أو المدرفلة على البارد، أو المجلفنة، يمكنك التكيف مع تكاليف المواد المتغيرة وطلب السوق دون إعادة التجهيز.
تنتج إزالة النتوء الخارجي التلقائية بالإضافة إلى القياس 6+6 وتقويم الرأس التركي جسمًا أملسًا ومستديرًا يقلل من إعادة العمل قبل الطلاء.
نعم - تحافظ أعمدة اللفائف المقواة بـ 42CrMo وتشكيل نصف القطر المزدوج على انحراف القطر الخارجي ضيقًا على مدار التشغيل الطويل.
لفائف فولاذ منخفض الكربون مدرفلة على الساخن، ومدرفلة على البارد، ومجلفنة بسماكة جدار 0.4-1.5 مم.
