تفاصيل المنتج:
|
| نوع التشكيل: | تمريرة نصف قطرها مزدوجة، أسطوانة أفقية للخط السفلي | رولات التسوية: | جهاز تسوية دقيق ذو 7 بكرات |
|---|---|---|---|
| تشكيل المدرجات: | 5 خشن + 3 تشطيب | نطاق أنبوب OD: | φ10-26 ملم |
| سمك الجدار: | 0.4-1.5 مم | لفة رمح المواد: | 42CrMo مروي + مقسى + مقسى HF |
| إبراز: | تشكيل لفة نصف قطرها مزدوج,7 طاحونة التسوية الدقيقة للدراجات,خط تشكيل أنابيب ذات قطر صغير |
||
تبدأ كل عيوب الأنبوب في قسم التشكيل. موجة الحافة، وتقوس الشريط، وقوة الانحناء غير المتساوية تجبر الشريط على اللحام خارج المركز، مما ينتج أنبوبًا بيضاويًا أو متموجًا أو مشقوقًا. المصانع التي لا تستطيع تغذية شريط مسطح ومستقر تهدر المواد مع كل تغيير لفة.
الشريط الذي يدخل قسم التشكيل مع وجود انحناء لفة أو تقوس ينحني بشكل غير متساوٍ، ويمرر ذو نصف قطر واحد يركز التشوه عند الحافة. بدون تشكيل تدريجي عبر مراحل الخشونة والتشطيب، تنحني الحافة قبل اللحام ويصل اللحام إلى غير محاذاة.
مستوٍ دقيق بـ 7 بكرات يزيل انحناء اللفة ويغذي الشريط بشكل مسطح، مما يخلق بداية مستقرة لكل تمريرة.
تصميم تمريرة مزدوجة نصف القطر على أساس بكرة أفقية سفلية يشكل الشريط بلطف، بينما تكمل 5 مراحل خشونة + 3 مراحل تشطيب التدوير تدريجيًا بدون موجة حافة.
حوامل تشكيل أفقية محمية من الحمل الزائد وأعمدة 42CrMo مقواة تحافظ على استقرار التمريرة، بحيث يصل الشريط إلى اللحام في المنتصف وجاهزًا للانصهار الكامل.
| المعلمة | المواصفات |
|---|---|
| قطر الأنبوب الخارجي | φ10-26 مم |
| سمك الجدار | 0.4-1.5 مم |
| سرعة الإنتاج المقدرة | حتى 90 مترًا في الدقيقة |
| المواد الخام | فولاذ منخفض الكربون مدرفل على الساخن / مدرفل على البارد، فولاذ مجلفن |
| طاقة لحام HF | 100 كيلو واط الحالة الصلبة |
| حوامل التشكيل | 5 خشونة + 3 تشطيب |
| حوامل القياس | 6 أفقية + 6 رأسية |
| بكرات التسوية | مستوٍ دقيق بـ 7 بكرات |
| طول القطع / الدقة | 4-8 متر، ±3 مم |
| تدفق سائل التبريد | ≥10 طن/ساعة رش + حوض فيضان |
| مادة عمود البكرة | 42CrMo مقوى ومعالج حراريًا + مقوى بالتردد العالي |

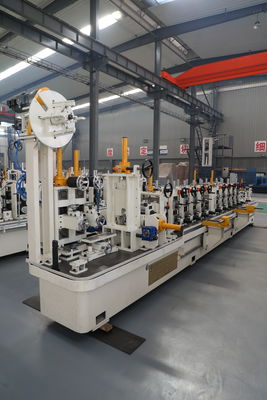

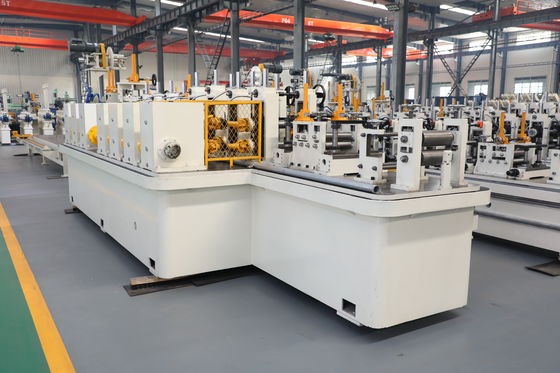

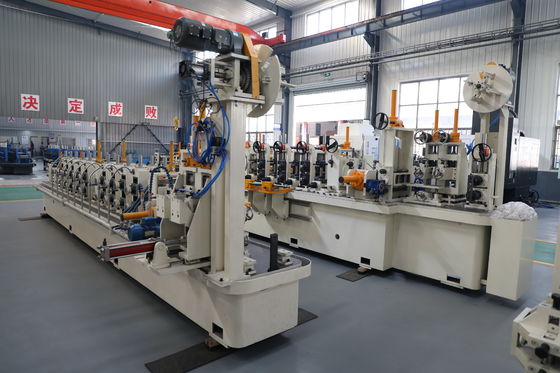

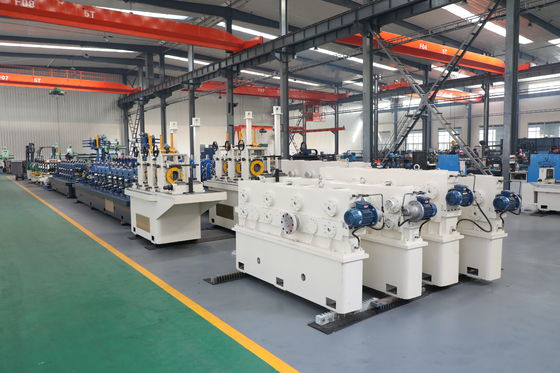

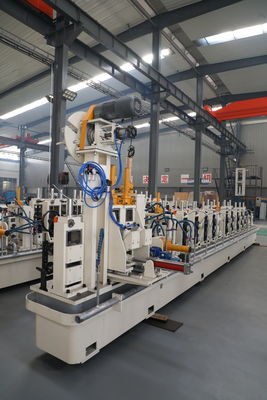

يعمل كل ZY20 بتدفق مستمر واحد من اللفة إلى الأنبوب المقطوع النهائي. تغذي بكرة فك اللفة الشريط عبر مستوٍ دقيق بـ 7 بكرات يزيل انحناء اللفة، ثم يشكله تشكيل مزدوج نصف القطر في 5 مراحل خشونة و 3 مراحل تشطيب بدون موجة حافة. يقوم لحام HF بقوة 100 كيلو واط بالحالة الصلبة بلحام اللحام تحت ضغط ضغط مع دليل لحام مخصص، وتقوم وحدة إزالة النتوءات الخارجية الأوتوماتيكية بتنظيف الخرز فورًا. يثبت التبريد بالرش الذي تبلغ قوته ≥10 طن/ساعة بالإضافة إلى حوض الفيضان الشكل، ويضبط قطار القياس المكون من 6 بكرات أفقية + 6 بكرات رأسية القطر، ويقوم رأس تركي بـ 4 بكرات بتقويم الأنبوب قبل أن تقوم المنشار الطائر بالكمبيوتر المصغر بقطع أطوال 4-8 متر بدقة ±3 مم. تحافظ الحوامل المحمية من الحمل الزائد والأعمدة المقواة 42CrMo على استقرار الخط بأكمله خلال فترات التشغيل الطويلة.
أنابيب الدقة والأثاث والإنشاءات حيث يحدد التشكيل المستقر ودخول الشريط المسطح جودة اللحام والاستدارة النهائية.
تحقق من عدد بكرات التسوية وتصميم التمريرة أولاً - يستخدم ZY20 تسوية بـ 7 بكرات وتشكيل مزدوج نصف القطر. طابق القطر الخارجي والجدار مع φ10-26 مم / 0.4-1.5 مم، وتأكد من تكوين الحوامل لملفك الشخصي.
يتم شحن ZY20 كحزمة جاهزة مع رسومات التخطيط والأساسات حتى تتمكن من تجهيز الموقع قبل التسليم. يقوم التركيب والتشغيل في الموقع بقيادة المهندس بالوصول إلى الإنتاج المقدر، مع تدريب المشغل لتسليم مصنع يعمل. تضمن الضمان لمدة عام مع دعم قطع الغيار الاستثمار، ولأن الخط يقبل لفات مدرفلة على الساخن ومدرفلة على البارد ومجلفنة، يمكنك التكيف مع تكاليف المواد المتغيرة وطلب السوق دون إعادة التجهيز.
مستوٍ بـ 7 بكرات بالإضافة إلى تمريرة مزدوجة نصف القطر وتشكيل 5+3 حوامل يشكل الشريط تدريجيًا.
5 حوامل خشونة + 3 حوامل تشطيب تكمل الدورة في مراحل مضبوطة.
توزع الانحناء عبر الشريط بدلاً من تركيزه عند الحافة.
