تفاصيل المنتج:
|
| قطع: | منشار طائر يتم التحكم فيه بواسطة الكمبيوتر الصغير | طول القطع: | 4-8 م |
|---|---|---|---|
| قطع الدقة: | ±3 ملم | نطاق أنبوب OD: | φ10-26 ملم |
| سمك الجدار: | 0.4-1.5 مم | سرعة الخط: | ما يصل إلى 90 م / دقيقة |
| إبراز: | جهاز كمبيوتر صغير يقطع المنشار الطائر,طاحونة قطع دقة طول ثابت,آلة أنابيب الفولاذ ذات القطر الصغير |
||
يطلب المشترون أطوالًا ثابتة ويرفضون القطع القصيرة أو الطويلة، لذلك يجب أن يقطع المنشار الطائر بدقة أثناء تشغيل الخط. أنظمة المناشير التي تفقد التزامن مع سرعة الخط تنتج أنابيب ذات أطوال غير صحيحة، وإعادة الضبط البطيئة بعد كل قطع تحد من الإنتاجية.
المنشار الذي لا يتتبع سرعة الخط يقطع أثناء استمرار حركة الأنبوب، لذا يختلف الطول مع تغيرات السرعة. إعادة الضبط البطيئة بين القطع تجبر الخط أيضًا على التوقف، وتتراكم أخطاء التفاوت الميكانيكي على مدار وردية إنتاج كاملة.
منشار طائر يتم التحكم فيه بواسطة حاسوب دقيق يتتبع سرعة الخط ويزامن كل قطع، مع الحفاظ على أطوال ثابتة من 4-8 متر بدقة ±3 مم.
إعادة الضبط السريعة تعيد المنشار إلى وضع البداية بسرعة، لذا يعمل الخط باستمرار بسرعة تصل إلى 90 مترًا في الدقيقة دون انتظار المنشار.
رأس الترك يصحح الأنبوب ويدفعه بدقة إلى المنشار، مما يحسن من اتساق طول القطع بشكل أكبر.
| المعلمة | المواصفات |
|---|---|
| القطر الخارجي للأنبوب | φ10–26 مم |
| سمك الجدار | 0.4–1.5 مم |
| سرعة الإنتاج المقدرة | حتى 90 مترًا في الدقيقة |
| المواد الخام | فولاذ منخفض الكربون مدرفل على الساخن / مدرفل على البارد، فولاذ مجلفن |
| طاقة لحام التردد العالي | 100 كيلو واط صلب |
| حوامل التشكيل | 5 خشن + 3 تشطيب |
| حوامل القياس | 6 أفقي + 6 رأسي |
| بكرات التسوية | مسوّي دقيق بـ 7 بكرات |
| طول القطع / الدقة | 4–8 متر، ±3 مم |
| تدفق سائل التبريد | ≥10 طن/ساعة رش + حوض فيضان |
| مادة عمود البكرة | 42CrMo مقوى ومعالج حراريًا + مقوى بالتردد العالي |

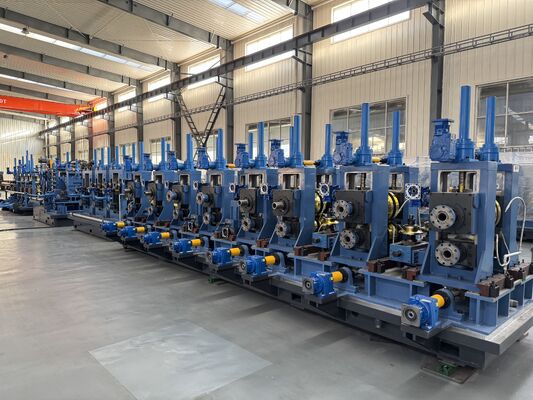

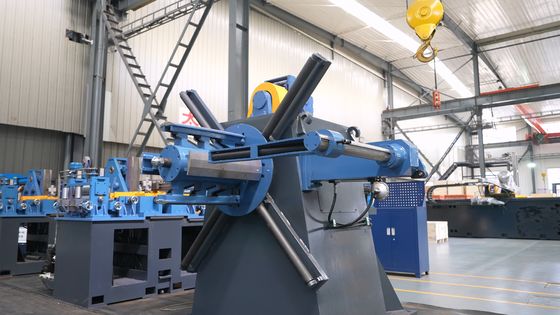

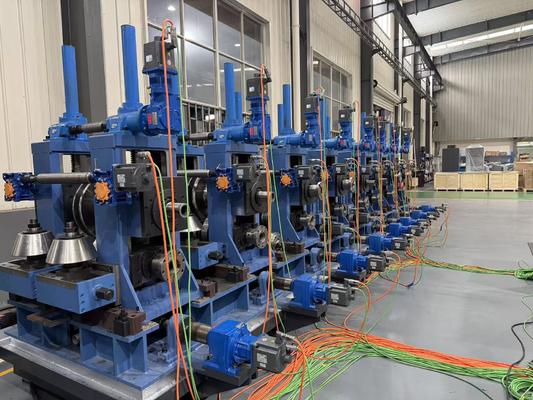

يعمل كل ZY20 بتدفق مستمر واحد من اللفائف إلى الأنبوب المقطوع النهائي. يغذي فك اللفائف الشريط عبر مسوّي دقيق بـ 7 بكرات يزيل انحناء اللفائف، ثم يشكله تشكيل نصف قطري مزدوج في 5 حوامل خشنة و 3 حوامل تشطيب دون تموج للحواف. يقوم لحام التردد العالي بقدرة 100 كيلو واط بصهر اللحام تحت ضغط ضغط مع دليل لحام مخصص، وتقوم وحدة إزالة النتوءات الخارجية الأوتوماتيكية بإزالة البروز فورًا. يثبت التبريد بالرش الذي تبلغ قوته ≥10 طن/ساعة بالإضافة إلى حوض الفيضان الشكل، ويحدد قطار القياس الأفقي والرأسي المكون من 6 أفقي + 6 رأسي القطر، ويقوم رأس الترك ذو الـ 4 بكرات بتصحيح الأنبوب قبل أن يقطع المنشار الطائر الذي يتم التحكم فيه بواسطة حاسوب دقيق أطوالًا تتراوح بين 4-8 متر بدقة ±3 مم. تحافظ الحوامل المحمية من الحمل الزائد والأعمدة المقواة بـ 42CrMo على استقرار الخط بأكمله خلال فترات التشغيل الطويلة.
منتجو الأنابيب الذين يوردون طلبات بأطوال ثابتة لتطبيقات الأثاث والهياكل والتطبيقات الدقيقة حيث تكون دقة الطول ±3 مم مطلوبة.
تأكد من نطاق الطول الخاص بك (4-8 متر في ZY20) والدقة (±3 مم)، وتحقق من أن المنشار يتم التحكم فيه بواسطة حاسوب دقيق لتتبع سرعة الخط وإعادة الضبط السريع.
يتم شحن ZY20 كحزمة جاهزة مع رسومات التخطيط والأساسات حتى تتمكن من تجهيز الموقع قبل التسليم. يقوم التركيب والتشغيل في الموقع بقيادة المهندس بالوصول بالخط إلى الإنتاج المقدر، مع تدريب المشغل لتسليم مصنع يعمل. تضمن ضمان لمدة عام مع دعم قطع الغيار الاستثمار، ولأن الخط يقبل لفائف مدرفلة على الساخن ومدرفلة على البارد ومجلفنة، يمكنك التكيف مع تكاليف المواد المتغيرة والطلب في السوق دون إعادة التجهيز.
±3 مم على أطوال ثابتة تتراوح بين 4-8 متر.
يتتبع الحاسوب الدقيق سرعة الخط للقطع المتزامن مع إعادة الضبط السريع.
لا - إعادة الضبط السريع تحافظ على تشغيل الخط بسرعة تصل إلى 90 مترًا في الدقيقة.
