تفاصيل المنتج:
|
| نوع اللحام: | لحام عالي التردد | طلب: | أنبوب جلفاني ، أنابيب ملحومة ، أنابيب صناعية |
|---|---|---|---|
| نوع التشكيل: | تشكيل بواسطة بكرات | ميزة: | مستقر ، برييسون ، أمان |
| متطلبات خاصة: | يمكن أن يكون التصميم حسب متطلبات العميل | مزود الطاقة: | 380V ، 50 هرتز ، 3 مرحلة |
| إبراز: | تقدم مطحنة آلة,مصانع الأنابيب غير القابل للصدأ |
||

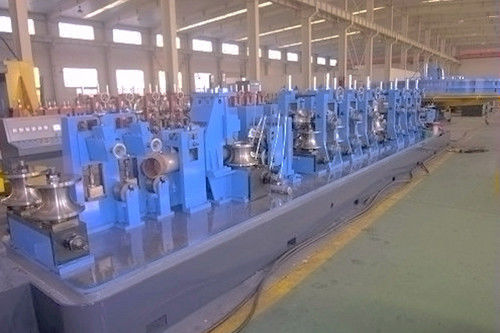

مطحنة الأنبوب ZY-45 لأنابيب الأثاث وأنبوب البناء وما إلى ذلك
تعليمات عامة للمنتج
المعدات تشكيل اللفائف المفتوحة للصلب للأنابيب الصناعيةتم تصميمه للمصنعين الذين يحتاجون إلى الإنتاج المستمر للمقاطع الفولاذية المفتوحة، والأقسام المتعلقة بالأنابيب الصناعية، والقنوات الهيكلية، والمقاطع الداعمة، ومكونات الإطار، والمقاطع المعدنية المخصصة.
هذه الصفحة ليست مجرد مقدمة للمنتج. وهو يشرح المشكلة التي تحلها المعدات، ولماذا يتطلب التشكيل الجانبي المفتوح تصميمًا ثابتًا، وكيف تعمل الآلة، وكيف يجب على المشترين اختيار التكوين المناسب للإنتاج الصناعي.
تُستخدم المنتجات ذات التشكيل الجانبي المفتوح على نطاق واسع في البناء، والآلات، والمعدات اللوجستية، والإطارات الصناعية، وأنظمة حوامل الكابلات، وأقواس الدعم، والتطبيقات الهيكلية المتعلقة بالأنابيب. بالمقارنة مع إنتاج الأنابيب الملحومة العادية، يركز تشكيل اللف الجانبي المفتوح بشكل أكبر على دقة القسم، التحكم في الحافة، الاستقامة، تنسيق موضع الثقب، والتشكيل المستقر للأشكال المعقدة.
بالنسبة للمشترين، السؤال الرئيسي ليس ببساطة "ما هو سعر الآلة؟" السؤال الحقيقي هو ما إذا كانت المعدات قادرة على إنتاج الشكل الجانبي المطلوب بشكل مستمر، بأبعاد مستقرة، وانخفاض هدر المواد، وتشغيل موثوق به على المدى الطويل.
يمكن أن توفر شركة Zhangjiagang Zhongyue Metallurgy Equipment Technology Co., Ltd. حلولًا مخصصة لتشكيل اللفائف المفتوحة وفقًا لرسم الملف الشخصي ودرجة المواد والسمك وسرعة الإنتاج ومتطلبات التثقيب وطريقة القطع وتخطيط ورشة العمل.
معلومات المواد الخام:
| 1 | تطبيق ماتايرال | شرائح فولاذية مدلفنة على الساخن أو البارد، شرائح فولاذية مجلفنة |
| 2 | درجة المادة | فولاذ منخفض الكربون، فولاذ منخفض السبائك δs≥345Mpa، δb≥610Mpa |
| 3 | معرف شرائط الصلب | Φ450-Φ508mm |
| 4 | OD من شرائط الصلب | Φ800-Φ1600mm |
| 5 | وزن اللفائف | 3000 كجم |
إنهاء معلومات المنتج:
| 1 | التطوير التنظيمي للأنبوب | 16 ملم - 50.8 ملم |
| 2 | نطاق سمك الجدار | 0.7 ملم - 2.0 ملم |
| 3 | طول الأنبوب | 4 م-12 م |
| 4 | سرعة الخط | 110 م/دقيقة |
يواجه العديد من مصنعي المقاطع الصناعية مشاكل في الجودة لأن المقاطع المفتوحة أكثر حساسية لتشكيل التصميم من الأنابيب المستديرة البسيطة.
لا تحتوي الملفات الشخصية المفتوحة على هيكل ملحوم مغلق أثناء التشكيل. وهذا يعني أن المادة تكون أسهل في التشوه، أو الالتواء، أو الرجوع إلى الخلف، أو فقدان دقة الأبعاد بعد ترك حوامل التشكيل بالدلفنة. إذا لم يتم تصميم بكرات التشكيل بشكل صحيح، فقد يكون للملف النهائي حواف غير مستوية، أو عرض غير مستقر، أو استقامة سيئة، أو انحراف زاوية.
سبب شائع آخر هو عدم التطابق بين تكوين المواد والجهاز. تتميز المواد الفولاذية المختلفة بقوة إنتاجية مختلفة، وطلاء سطحي، وتحمل للسمك، وسلوك زنبركي. قد يحتاج الفولاذ المجلفن والفولاذ الكربوني والفولاذ عالي القوة إلى ضغط تشكيل مختلف ومواد الأسطوانة والتحكم في التشحيم ودقة التسوية.
في تطبيقات الأنابيب الصناعية والقطاعات الهيكلية، يمكن لأخطاء الأبعاد أن تخلق مشاكل إنتاج حقيقية. قد لا يزال ملف التعريف الذي يبدو مقبولاً بصريًا يفشل أثناء التجميع أو اللحام أو التثبيت أو التثبيت. وهذا يؤدي إلى إعادة العمل، وإهدار المواد، وشكاوى العملاء، والتسليم غير المستقر.
لذلك، يجب اختيار الآلة بناءً على رسم المنتج والتطبيق الحقيقي، وليس فقط من خلال اسم طراز الآلة.
الحل هو استخدام معدات تشكيل اللف الفولاذية المفتوحة المصممة وفقًا لقسم التشكيل المطلوب.
يقوم خط الإنتاج بتشكيل شريط فولاذي مسطح في الشكل المفتوح المطلوب من خلال حوامل التشكيل المتعددة. يتحكم كل حامل في زاوية تشكيل محددة ويغير الشريط تدريجيًا إلى الشكل النهائي. تعمل طريقة التشكيل التدريجي هذه على تقليل إجهاد المواد وتحسين استقرار الأبعاد.
بالنسبة للقطاعات المتعلقة بالأنابيب الصناعية، يمكن تكوين المعدات مع فك اللف، والتسوية، والتثقيب، وتشكيل اللف، والقطع، وطاولة التشغيل، والتكديس التلقائي الاختياري. إذا كان المنتج يحتاج إلى ثقوب، أو فتحات، أو شقوق، أو مواضع تركيب، فيمكن دمج نظام التثقيب قبل التشكيل أو بعد التشكيل اعتمادًا على هيكل المنتج.
يمكن أيضًا تصميم المعدات لطرق القطع المختلفة، مثل القطع الهيدروليكي، أو القطع الطائر، أو القطع المؤازر. يعتمد نظام القطع الصحيح على شكل الملف الشخصي، ودقة طول القطع، وسرعة الإنتاج، ومتطلبات التحكم في الأزيز.
يساعد خط تشكيل التشكيل الجانبي المفتوح المصمم جيدًا الشركات المصنعة على تحسين كفاءة الإنتاج، وتقليل عمليات التشكيل اليدوية، والحفاظ على اتساق أبعاد التشكيل الجانبي، ودعم الإنتاج الضخم للمشاريع الصناعية.
ميزة الشركة

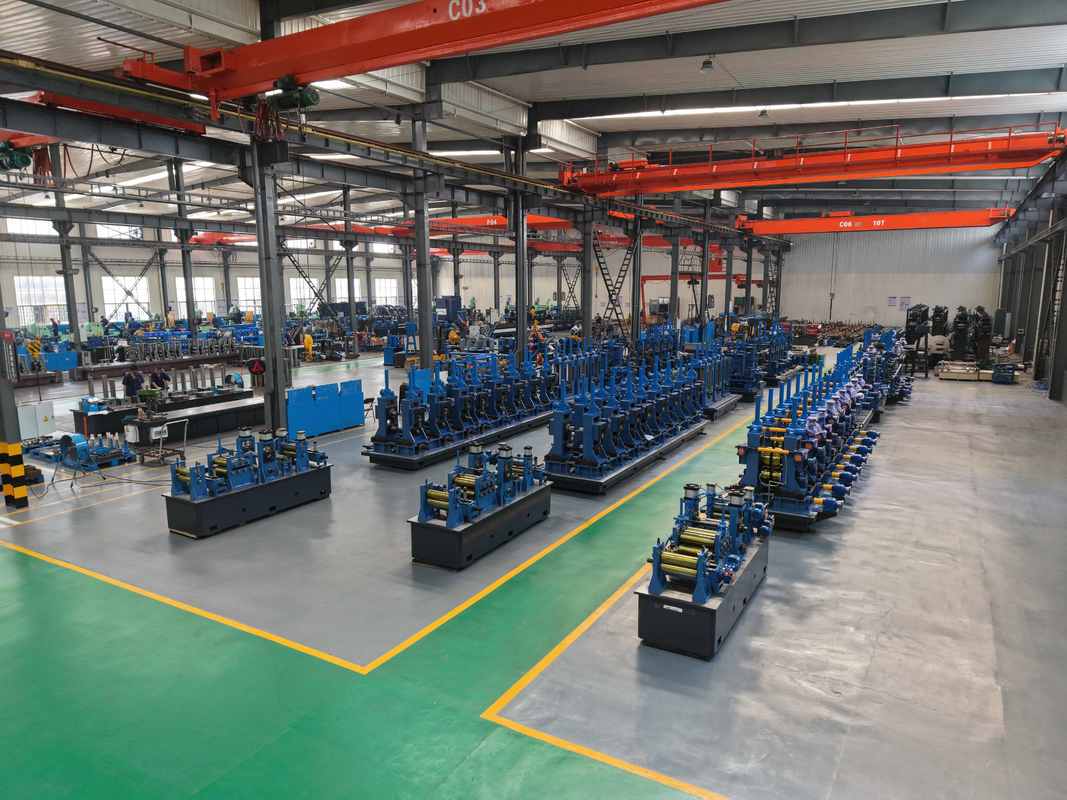

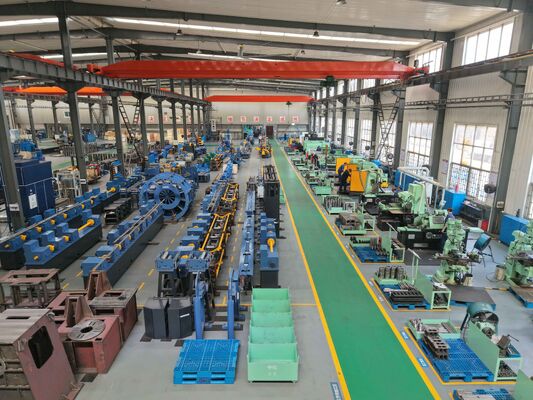

إن إنتاج الأنابيب هو صناعة تحتاج إلى ربط آلات مؤهلة وتكنولوجيا ذات خبرة معًا لإنتاج المنتجات، وهذا يعني أن الماكينة والخبرة مهمتان، وشركتنا هي فقط شركة مصنعة لمطاحن الأنابيب التي تستخدم الآلة الذاتية لإنتاج الأنابيب الفولاذية بكميات كبيرة، ونحن نعمل على تحسين أجهزتنا من خلال تشغيلها للحصول على التكنولوجيا ذات الخبرة. اختر لنا، فأنت لا تحصل على الجهاز منا فحسب، بل ستحصل أيضًا على التكنولوجيا من ذوي الخبرة منا.
توزيع السوق:
في البداية، نقوم بتصنيع وبيع مطاحن الأنابيب في السوق المحلية فقط، أثناء افتتاح وتطوير سياسة الدولة، وأيضًا مع تحسين التكنولوجيا، بدأنا تصدير الآلات منذ عام 2006، والآن تم تصدير مطحنة الأنابيب إلى أكثر من 70 دولة، السوق الرئيسية مثل آسيا وأمريكا الشمالية وأمريكا الجنوبية وأوروبا والشرق الأوسط وجنوب شرق آسيا وأفريقيا. لقد أصبحنا مشهورين في السوق العالمية.
يتم استخدام معدات تشكيل الفولاذ ذات التشكيل المفتوح في العديد من المجالات الصناعية حيث يتطلب شكل التشكيل المستقر والإنتاج القابل للتكرار.
تشمل التطبيقات النموذجية دعامات الأنابيب الصناعية، ومكونات الإطار الفولاذي، وقنوات التثبيت، وملفات دعم البناء، وأجزاء رفوف المستودعات، وملامح هيكل الآلات، وأقسام تركيب الطاقة الشمسية، ومكونات علبة الكابلات، والملفات الشخصية المتعلقة بالدرابزين، والأقسام المعدنية المخصصة.
في أنظمة الأنابيب الصناعية، غالبًا ما يتم استخدام المقاطع المفتوحة كهياكل دعم، أو أقواس، أو مشابك، أو سكك، أو إطارات تركيب. يجب أن تتوافق هذه الأجزاء مع نظام الأنابيب بدقة، خاصة عند استخدامها في المشاريع الكبيرة التي تتطلب التجميع المتكرر.
في تصنيع الآلات والمعدات، يتم استخدام المقاطع المفتوحة للإطارات والأغطية وقضبان التوجيه وأجزاء التسليح والوصلات الهيكلية. تساعد أبعاد الملف الشخصي الثابتة على تقليل وقت التجميع وتحسين اتساق المنتج النهائي.
بالنسبة لمشاريع البناء والبنية التحتية، يجب أن تلبي المقاطع الفولاذية المفتوحة المتطلبات العملية مثل دعم الحمل، ومقاومة التآكل، وسهولة التركيب، وتكرار الأبعاد. ولذلك، ينبغي تصميم معدات تشكيل اللف لكل من كفاءة الإنتاج وموثوقية الاستخدام النهائي.
تبدأ عملية الإنتاج بتحميل لفائف الفولاذ على آلة التفكيك. يتم بعد ذلك توجيه الشريط الفولاذي إلى نظام التسوية لتقليل ذاكرة الملف وتحسين استقرار التغذية.
إذا كان المنتج يحتاج إلى ثقوب أو فتحات، فيمكن إضافة نظام التثقيب قبل قسم تشكيل اللف. غالبًا ما يتم استخدام التثقيب المسبق عندما يجب أن يظل موضع الثقب دقيقًا على الشريط المسطح قبل التشكيل.

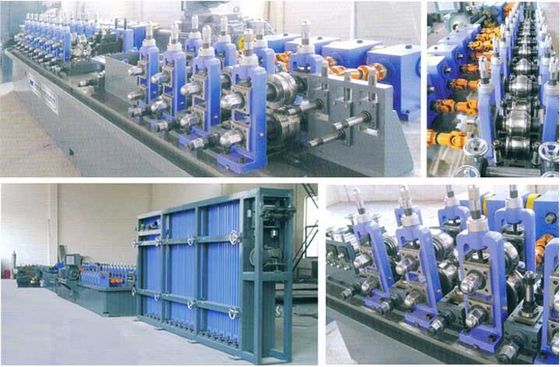

بعد التغذية والتثقيب، يدخل الشريط إلى قسم تشكيل اللف. تعمل حوامل الأسطوانة المتعددة على ثني الشريط تدريجيًا إلى الشكل المفتوح المطلوب. يتحكم كل حامل تشكيل في مرحلة واحدة من هندسة القسم.
يمر التشكيل الجانبي المُشكل بعد ذلك من خلال وحدات التقويم أو المعايرة إذا لزم الأمر. تساعد هذه الخطوة في التحكم في استقامة الملف الشخصي ودقة الزاوية والعرض النهائي.

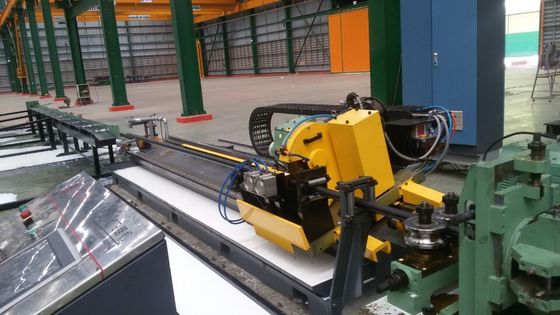

وأخيرًا، يقوم نظام القطع بقطع المقطع النهائي إلى الطول المطلوب. يتم نقل المنتجات النهائية إلى طاولة التنفيذ للتجميع والفحص والتعبئة.
عملية إنتاج مطحنة الأنبوب:
وفقًا للعملاء المختلفين، تتكون الآلات من عمليات مختلفة، ولكن شركتنا لديها عملية الإنتاج القياسية كما فجرت، وهذا للرجوع إليه، لنفترض أن شركتك لديها متطلبات خاصة، يمكننا مناقشة التصميم الخاص بك وعمله.
آلة فك اللفة ← آلة القص واللحام ← المركم (القفص) ← آلة التشكيل ← لحام HF ← آلة التحجيم ← المنشار الطائر (المنشار البارد) ← طاولة النفاد
موجز لتطبيق مطحنة الأنبوب:
مطحنة الأنبوب كما هو معروف في خط تصنيع الأنابيب الفولاذية، تستخدم اللحام عالي التردد والبكرات لإنتاج جميع أنواع الأنابيب الفولاذية، والملفات الشخصية، وما إلى ذلك. كما تستخدم على نطاق واسع في أنابيب البناء، والأنابيب الدقيقة، وأنابيب السيارات، والسياج، والمبادل الحراري، وأنابيب الأثاث، وإنتاج أنابيب الضغط، مع معدات التشطيب المناسبة، يمكن للآلة أيضًا أن تكون قادرة على إنتاج أنابيب API، ونقل الغاز، والأنابيب القياسية العالية وما إلى ذلك.
مواصفات الماكينة القياسية (مرجع)
وفقا لمتطلبات السوق. لقد حصلنا على النماذج القياسية كما هي، وهذا للرجوع إليها فقط، ويمكن تعديل نطاق الإنتاج والتقنية الرئيسية لنفترض أن شركتك لديها متطلبات خاصة.
| مواصفات مطحنة الأنبوب | |||
| نموذج المطحنة | نطاق التطوير التنظيمي (مم) | نطاق السماكة (مم) | سرعة الخط (م/دقيقة) |
| زي-16 | 7.6-16 | 0.3-1.0 | 120 |
| زي-20 | 10-25.4 | 0.3-1.5 | 120 |
| زي-32 | 12.7-38.1 | 0.6-1.8 | 120 |
| زي-45 | 16-50.8 | 0.7-2.0 | 110 |
| زي-50 | 20-63.5 | 0.8-3.0 | 90 |
| زي-60 | 25.4-76.2 | 1.0-3.2 | 80 |
| زي-76 | 31.8-88.9 | 1.2-3.75 | 80 |
| زي-89 | 33.4-101.6 | 1.2-4.5 | 75 |
| زي-125 | 50.8-130 | 2.0-5.0 | 60 |
| زي-165 | 76.2-168 | 2.0-6.0 | 50 |
| زي-219 | 88.9-219 | 2.0-8.0 | 50 |
| زي-273 | 89-273 | 3.0-12.0 | 40 |
| زي-325 | 89-325 | 3.0-12.7 | 40 |
| زي-406 | 114-406 | 4.0-16.0 | 40 |
| زي-508 | 219-508 | 4.0-19.1 | 40 |
| زي-610 | 273-610 | 4.0-19.1 | 40 |
| زي-660 | 273-660 | 4.0-22 | 40 |
اختيار معدات تشكيل اللف الجانبي المفتوح المناسبة يجب أن يبدأ برسم المنتج.
أولاً، قم بتأكيد شكل الملف الشخصي. عادةً ما يتم تخصيص الآلات ذات التشكيل الجانبي المفتوح. قد تتطلب قناة AU، أو قناة C، أو شريحة الدعم، أو قسم دعم الأنابيب، أو التشكيل الجانبي الصناعي الخاص تصميمًا مختلفًا لحامل التشكيل وتخطيط الأسطوانة.
ثانيًا، تأكد من المادة والسمك. يتطلب الفولاذ السميك والفولاذ عالي القوة إطارات ماكينة أقوى، وقطر عمود أكبر، وقوة محرك مناسبة، وتحكم أفضل في ضغط التشكيل. يتطلب الفولاذ المجلفن أيضًا الاهتمام بحماية السطح أثناء التشكيل.
ثالثا، تأكيد شرط التسامح. إذا كان سيتم استخدام التشكيل الجانبي للتجميع أو التثبيت أو تثبيت دعم الأنابيب، فيجب تحديد العرض والارتفاع والزاوية وموضع الثقب والاستقامة بوضوح قبل تصميم الماكينة.
رابعا، تحديد ما إذا كان اللكم مطلوبا. إذا كان الملف يحتاج إلى ثقوب، أو فتحات، أو نقاط تثبيت، فيجب أن يشتمل الخط على نظام تثقيب مناسب. يجب أن يتطابق موضع التثقيب مع الشكل النهائي المشكل ومتطلبات التجميع النهائية.
خامسا، تقييم سرعة الإنتاج ومستوى الأتمتة. تعد السرعة الأعلى مفيدة للإنتاج الضخم، ولكن فقط إذا ظل استقرار التشكيل ودقة القطع وتغذية المواد موثوقًا بها. بالنسبة للملفات المعقدة، تعد الجودة المستقرة أكثر أهمية من السرعة القصوى.
سادسا، التحقق من تجربة الموردين. يجب على المورد الموثوق به مراجعة رسم الملف الشخصي، وبيانات المواد، وهدف الإنتاج، وتخطيط ورشة العمل، والتطبيق النهائي قبل تقديم الحل الفني.
بالنسبة للمستخدمين الصناعيين، فإن أفضل آلة ليست دائمًا أرخص آلة. أفضل آلة هي تلك التي يمكنها إنتاج ملف التعريف المطلوب بدقة، وبشكل مستمر، وبتكلفة صيانة يمكن التحكم فيها.
يتم استخدامه لإنتاج مقاطع فولاذية مفتوحة مثل القنوات، وأقسام الدعم، ومقاطع الإطار، وأجزاء دعم الأنابيب، والأقواس الصناعية، والمقاطع الهيكلية المخصصة. تُستخدم هذه المنتجات على نطاق واسع في البناء والآلات وأنظمة الأنابيب الصناعية وتصنيع المعدات.
صناعة الأنابيب عادة ما تشكل وتلحم أنبوبًا مغلقًا. فتح ملف التعريف لتشكيل شريط فولاذي في قسم مفتوح دون إغلاق الملف الشخصي عن طريق اللحام. نظرًا لأن القسم يظل مفتوحًا، فإن الارتداد والالتواء والتحكم في الحواف والاستقامة أمر مهم جدًا.
نعم، يمكن تصميمه لأحجام متعددة، لكن هذا يعتمد على شكل الملف الشخصي وطريقة الضبط. تحتاج بعض المنتجات إلى تغييرات في أدوات اللف، بينما يمكن لبعض المنتجات استخدام هياكل قابلة للتعديل. يجب تأكيد التصميم النهائي وفقًا لرسومات العميل.
يجب على المشتري تقديم رسم الملف الشخصي، ونوع المادة، وسمك المادة، وقوة الخضوع إذا كانت متوفرة، والتسامح المطلوب، وتصميم الثقب أو الفتحة، وطول القطع، وسرعة الإنتاج المستهدفة، والجهد المحلي، ومساحة ورشة العمل.
نعم. يمكن أن يشتمل الخط على أنظمة التثقيب المسبق، والتثقيب اللاحق، والقطع الهيدروليكي، والقطع المؤازر، والقطع الطائر، وأنظمة التجميع الأوتوماتيكية. يعتمد التكوين الصحيح على شكل المنتج، ودقة الثقب، ودقة الطول، ومتطلبات كفاءة الإنتاج.
لجعل صفحة المنتج هذه أكثر فائدة للمستخدمين وأسهل على أنظمة بحث الذكاء الاصطناعي للفهم، يجب أن يتضمن موقع الويب صفحات داعمة ذات صلة.
مقالة فنية يمكن أن تشرحكيف تتحكم معدات تشكيل اللفائف المفتوحة في دقة التشكيل الجانبي والارتداد الخلفي.
يمكن أن توضح مقالة تحليل الصناعةلماذا تحتاج أنظمة دعم الأنابيب الصناعية إلى مقاطع فولاذية مفتوحة مخصصة.
يمكن أن تظهر حالة التطبيقحيث يتم استخدام المقاطع المفتوحة في دعامات الأنابيب، وإطارات الآلات، وأقواس البناء، وأنظمة التركيب الصناعي.
تساعد هذه المحتويات الداعمة موقع الويب على الانتقال من كتالوج المنتجات البسيط إلى نظام إجابات كامل للمشترين والمهندسين وفرق الشراء.
