تفاصيل المنتج:
|
| نوع اللحام: | لحام عالي التردد | طلب: | أنابيب الصلب الكربوني، أنابيب البناء |
|---|---|---|---|
| نوع التشكيل: | تشكيل بواسطة بكرات | ميزة: | سرعة عالية. دقة عالية |
| متطلبات خاصة: | يمكن أن يكون التصميم حسب متطلبات العميل | ||
| إبراز: | أنبوب مطحنة المعدات,وأنابيب المتفجرات من مخلفات الحرب مطحنة |
||
صممت آلة لحام أنابيب الفولاذ اللاصق مع الاكومولاتور و Run Out Table للإنتاج المستمر من أنابيب الفولاذ اللاصق المطاومة المستخدمة في الهياكل الصناعية ، تصنيع الآلات ،نقل السوائل، والبناء، وتصنيع المعدات.
على عكس آلة تشكيل الأنابيب البسيطة ، هذا الخط هو حل كامل لإنتاج الأنابيب المطاوئة. فإنه يجمع بين تفكيك ، وربط الشريط ، وتخزين المواد ، وتشكيل ، واللحام عالية التردد ، والحجم ، وقطع,وتفريغ الأنابيب في عملية واحدة مستمرة.
يساعد المكدس على تقليل توقف الإنتاج أثناء تغيير الملفات. يدعم طاولة الإنفاذ تفريغ الأنابيب النهائية وتبريدها وتفتيشها وجمعها بعد القطع.للعملاء الذين يحتاجون إلى إنتاج مستقر، أفضل اتساق الأنابيب، وأقل وقت التوقف، هذا التكوين هو أكثر ملاءمة من آلة لحام أساسية دون عازل المواد.
تزويد شركة "تشانغجياجانغ تشونغيو" لتكنولوجيا معدات المعادن بسلسلة إنتاج أنابيب لحام على أساس حجم الأنابيب، سمك الجدار، نوع المواد، متطلبات السرعة، تخطيط المصنع،و احتياجات المعالجة.
العديد من المشترين يبحثون عن آلة لحام أنابيب الفولاذ سبائك لأن خط الإنتاج الحالي لا يمكن أن يحافظ على إنتاج مستقر أو جودة الأنابيب.
المشاكل الشائعة لا تتعلق فقط بوحدة اللحام. في العديد من المصانع فقدان الإنتاج يأتي من تغيير متكرر لفائف، وتغذية الشريط غير مستقرة، ونقص دقة التشكيل، وضعف التحكم في خيط اللحام,طول قطع غير دقيق، أو التعامل غير الفعال مع الأنابيب النهائية.
أنابيب الفولاذ سبائك عادة ما تتطلب استقرار تشكيل أقوى من أنابيب الفولاذ منخفض الكربون العادية. إذا كان قسم تشكيل، قسم لحام، قسم الحجم،ونظام التفريغ غير مطابقة بشكل صحيح، قد تظهر عيوب ، مثل عدم استقرار خيط اللحام ، وتبويض الأنابيب ، والخدوش السطحية ، وضعف الاستقامة ، وطول القطع غير المنتظم.
مشكلة أخرى شائعة هي انقطاع الإنتاج. بدون جهاز تجميع ، قد يحتاج الخط بأكمله إلى التباطؤ أو التوقف عندما يغير المشغل الملفات.هذا يقلل من الإنتاج اليومي ويزيد من تكلفة العمل.
لذلك، اختيار آلة لحام الأنابيب ليس فقط عن شراء آلة واحدة.و التطبيق النهائي.
هذه آلة لحام أنابيب الفولاذ سبائك يحل المشاكل المذكورة أعلاه من خلال تخطيط الإنتاج المستمر مع الكامنة وطاولة تشغيل.
يحتفظ المكثف بمواد الشريط قبل التشكيل واللحام. أثناء تغيير الملفات أو لحام الشريط ، يوفر المكثف إمدادات مواد مؤقتة لمصنع الأنابيب الرئيسي.هذا يسمح للجزء التشكيل واللحام لمواصلة تشغيل أكثر سلاسة ويقلل من وقت توقف الإنتاج.

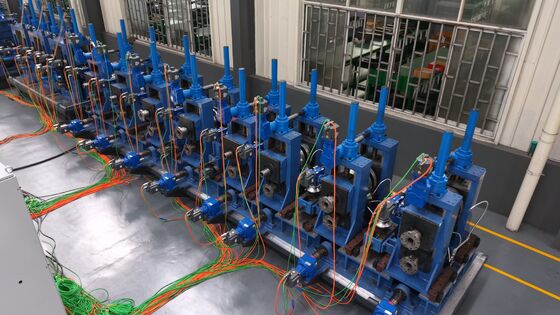

إن قسم التشكيل ينحني شريط الفولاذ اللاسلكي تدريجياً إلى شكل أنبوب مستدير من خلال أدوات الدقة.تشكيل مستقرة مهمة لأنها تؤثر بشكل مباشر على موقع خيط لحام والهندسة الأنابيب.
قسم اللحام عالية التردد يسخن حواف الشريط ويربطها في أنبوب لحام. بعد اللحام ، يدخل الأنابيب إلى قسم الحجم ، حيث تقوم الأدوات بتصحيح قطر الأنابيب ،ودقة الأبعاد.

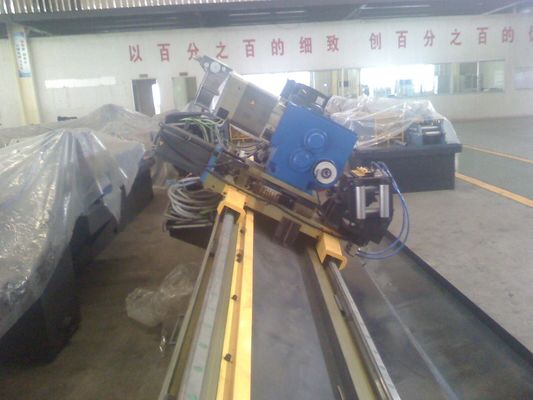

المنشار الطائر أو المنشار البارد يقطع الأنابيب إلى الأطوال المطلوبة دون إيقاف الخط بأكمله.أو مزيد من المعالجة.
بالنسبة للعملاء الذين ينتجون أنابيب من الفولاذ اللاصق للتطبيقات الصناعية، هذا النظام يحسن استمرارية الإنتاج، ومتانة الأنابيب، وكفاءة ورشة العمل.
| البند | مواصفات المرجعية |
|---|---|
| نوع الجهاز | آلة لحام أنابيب الفولاذ اللاصق / مصنع أنابيب ERW |
| المواد | شريط من الفولاذ المقاوم للآليات، شريط من الفولاذ الكربوني، شريط من الفولاذ المقاوم للآليات |
| شكل الأنابيب | الأنابيب المستديرة، والأنابيب المربعة والمستقيمة الاختيارية مع تصميم الحجم |
| طريقة اللحام | لحام عالية التردد |
| العملية الرئيسية | إزالة الملفات، القطع واللحام، التراكم، التشكيل، لحام HF، الحجم، القطع، الإنتهاء |
| وظيفة الاكومولاتور | تخزين مواد الشريط لدعم الإنتاج المستمر أثناء تغيير الملف |
| نظام القطع | المنشار الطائر أو المنشار البارد ، المختار وفقًا لحجم الأنابيب ومتطلبات قطع النهاية |
| أخرج من الطاولة | يدعم تصريف الأنابيب النهائية ونقل وتبريد وجمع |
| سرعة الإنتاج | مخصصة وفقًا لقطر الأنابيب ، وسمك الجدار ، والمواد ، ونظام اللحام |
| إمدادات الطاقة | مخصصة وفقًا لجهد المصنع المحلي وتكوين الخط |
| التطبيق | الأنابيب الصناعية، الأنابيب الهيكلية، أنابيب الآلات، أنابيب البناء، أنابيب المعدات |
| المعدات الاختيارية | آلة تصويب، اختبار هيدرو، آلة مواجهة نهاية، نظام NDT، نظام التعبئة |
يجب تأكيد المعلمات التقنية النهائية وفقًا لمجموعة قطر الأنابيب الخاصة بالعميل ، ومجموعة سمك الجدار ، ونوع الصلب ، والإنتاج المطلوب ، وتخطيط المصنع.
هذه آلة لحام أنابيب الفولاذ اللاصق مناسبة للمصانع التي تحتاج إلى إنتاج أنابيب لحام مستمر مع تشكيل مستقر وجودة لحام.
في التطبيقات في البناء والصلب الهيكلي ، يمكن للآلة إنتاج أنابيب تستخدم في الإطارات والدعامات والعموديات والسياجات والهياكل الصلبية العامة.
في تصنيع الآلات ، يمكن استخدام أنابيب الصلب الملحومة في إطارات المعدات والمكونات الميكانيكية وأنظمة النقل والتصنيع الصناعي.
في تطبيقات أنابيب السوائل والهندسة، يمكن للخط أن ينتج أنابيب لحام للنقل غير الحرج، والأنظمة الصناعية، ومرافق المعالجة،اعتمادا على معيار المواد والمتطلبات التفتيش العميل.
بالنسبة لمراكز خدمة الصلب ومصنعي الأنابيب ، فإن المكثف وطاولة التشغيل مفيدة بشكل خاص لأنها تحسن استمرارية الإنتاج وتقلل من ضغط التعامل اليدوي بعد القطع.
هذه الآلة مناسبة أيضًا للعملاء الذين يخططون لترقية من إنتاج التعامل اليدوي منخفض السرعة إلى خط إنتاج أنابيب مصفحة أكثر استقراراً واستمرارية.

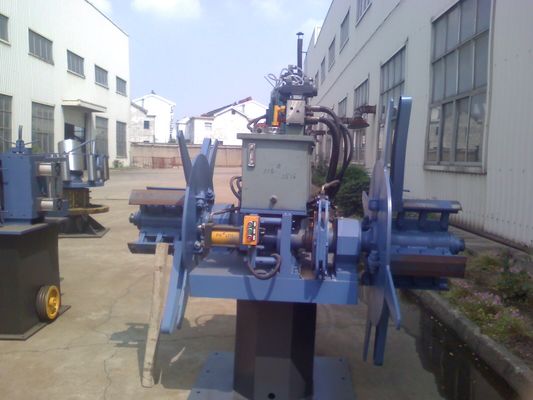

تبدأ عملية الإنتاج مع تحميل لفائف الصلب. يطلق المكشّف الشريط ويرسله إلى قسم القطع واللحام. عندما يكون واحد من لفائف تقريباً،ذيل الملف القديم ورأس الملف الجديد متصلون.
بعد ربط الشريط ، تدخل المادة إلى المكدس. يخزن المكدس شريطًا كافًا للحفاظ على تشكيل القسم الرئيسي لحام أثناء استكمال المشغل إعداد تغيير الملف.

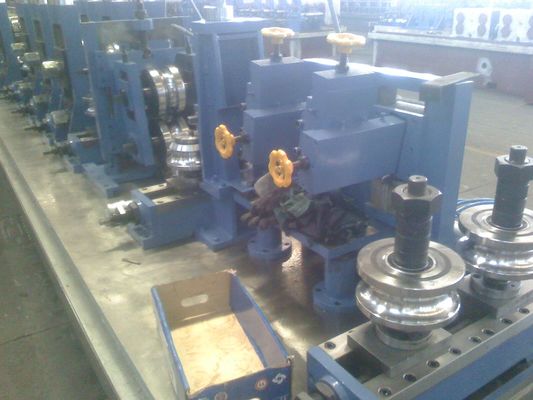

بعد ذلك ، يدخل الشريط قسم التشكيل. سلسلة من أدوات التشكيل تشكل الشريط المسطح تدريجياً إلى شكل أنبوب مفتوح. يحتفظ التشكيل الدقيق بأحواض الشريط محاذاة قبل اللحام.
ثم يمر الأنابيب من خلال وحدة لحام عالية التردد. يتم تسخين حواف الشريط وضغطها معًا لتشكيل خيط لحام مستمر. بعد الحام ، يتم تحميل الشريط من خلال الحرارة.يمكن استخدام القماش أو إزالة الحبات اعتمادا على متطلبات الأنابيب.
يصلح قسم القياس أبعاد الأنابيب ويحسن دقة الطول أو الشكل. بعد القياس ، يتم قطع الأنابيب إلى أطوال ثابتة بواسطة المنشار الطائر أو المنشار البارد.
في النهاية، تنتقل الأنابيب المنتهية إلى الطاولة المنزوعة. يمكن للمشغلين فحص الأنابيب أو جمعها أو تجميعها أو نقلها إلى المعدات في الأسفل.
عند اختيار آلة لحام أنابيب الفولاذ اللاصق ، فإن العامل الأول هو نطاق حجم الأنابيب. يجب أن يتطابق نموذج الآلة مع الحد الأدنى والحد الأقصى لقطر الأنابيب أو حجم الأنابيب المربعة المطلوب من قبل السوق.
العامل الثاني هو سمك الجدار. أنابيب الفولاذ السبائك الأكثر سماكة تتطلب أقوى الصناديق التشكيلية ، والقدرة على اللحام الأعلى ، وتصميم حجم أكثر استقرارا.
العامل الثالث هو نوعية المواد. الفولاذ السبائك لديه قوة مختلفة وسلوك تشكيل بالمقارنة مع الفولاذ الكربوني العادي. تصميم الدوار، قوة المحرك،و يجب اختيار قدرة اللحام وفقا للشريط الفولاذي الفعلي.
العامل الرابع هو سرعة الإنتاج. يمكن أن يزيد خط السرعة العالية من الإنتاج، ولكن فقط عندما يتم مطابقة جهاز التخزين، نظام اللحام، نظام القطع، وجبة التشغيل بشكل صحيح.
العامل الخامس هو العملية التالية. إذا كان العميل يحتاج إلى تصويب، اختبار هيدرو، مواجهة نهاية، اختبار بالموجات فوق الصوتية، اختبار التيار الدوران،يجب أن يتم التخطيط لها في بداية المشروع.
العامل السادس هو تخطيط المصنع. طول الجهاز، مساحة تخزين الملفات، مساحة المشغل، اتجاه تفريغ الأنابيب، وسعة الرافعة كلها تؤثر على تصميم الخط النهائي.
بالنسبة للعملاء الذين يحتاجون إلى إنتاج مستقر على المدى الطويل ، من الأفضل اختيار حل إنتاج كامل بدلاً من اختيار كل آلة بشكل منفصل. يقلل خط مطابق من مخاطر التثبيت ،يحسن من كفاءة الإنتاج، ويجعل الصيانة المستقبلية أسهل.
يحتفظ المجمع بشريط الصلب قبل قسم التشكيل. عندما يغير المشغل الملفات أو يجمع الشرائط ، يستمر المجمع في إمداد المواد إلى مصنع الأنابيب الرئيسي.هذا يقلل من توقف الخط وتحسين كفاءة الإنتاج اليومي.
تتلقى طاولة الإنفصال الأنابيب النهائية بعد القطع. إنها تساعد على نقل، وتبريد، وتفتيش، وجمع الأنابيب بطريقة منظمة. بدون طاولة إنفصال مناسبة،قد تتباطأ معالجة الأنابيب النهائيةغير آمنة أو غير فعالة.
نعم، يمكن تصميم الجهاز للفولاذ الكربوني، الفولاذ منخفض السبائك، وقطاع الفولاذ السبائك. ومع ذلك، فإن التصميم النهائي يعتمد على نوع الفولاذ، حجم الأنابيب، سمك الجدار، متطلبات اللحام،وسرعة الإنتاج.
يجب أن تتأكد من نطاق قطر الأنابيب، نطاق سمك الجدار، نوع المادة، السعة السنوية، السرعة المطلوبة، طول القطع، وتخطيط المصنعيمكن للمورد أن يوصي بتركيب التشكيل، نظام اللحام، نوع التراكم، نظام القطع، وتصميم طاولة تشغيل.
نعم، المعدات الاختيارية يمكن أن تشمل آلة تصويب، الاختبار الهيدرولوجية، اختبار التيار الدوامي، اختبار الموجات فوق الصوتية، آلة مواجهة نهاية، آلة العلامة، نظام الطلاء، نظام الوزن،ونظام التعبئةيجب اختيار هذه الخيارات وفقًا لتطبيق الأنابيب النهائي ومعايير جودة العميل.
آلة لحام أنابيب الفولاذ اللاصق مع الاكومولاتور و طاولة الإنفاذ ليست مجرد آلة لحام. إنها حل إنتاج كامل للمصانع التي تحتاج إلى تصنيع أنابيب مستمرة،جودة لحام مستقرة، الحجم الدقيق، والتعامل الفعال مع الأنابيب النهائية.
بالنسبة للمشترين المقارنة بين حلول مصنع الأنابيب المختلفة، المفتاح هو تقييم العملية الكاملة: تغذية المواد، تخزين الشريط، دقة تشكيل، استقرار اللحام، جودة القطع،وكفاءة تفريغ الأنابيبيمكن لخط إنتاج متطابق جيدًا تقليل وقت التوقف ، وتحسين الإنتاج ، ودعم إنتاج الأنابيب الصناعية على المدى الطويل.
