تفاصيل المنتج:
|
| نوع اللحام: | لحام عالي التردد | طلب: | أنابيب السياج الفولاذي، الأنابيب الملحومة HF |
|---|---|---|---|
| نوع التشكيل: | تشكيل بواسطة بكرات | ميزة: | سرعة عالية ودقة عالية |
| متطلبات خاصة: | يمكن أن يكون التصميم حسب متطلبات العميل | ||
| إبراز: | أنبوب فولاذيّ يجعل آلة,أنبوب مطحنة آلة |
||

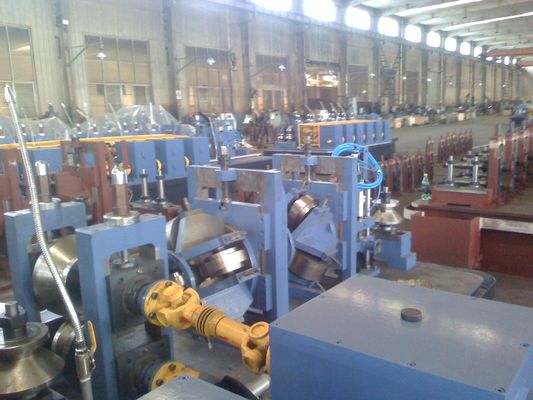

الـEMT آلة تشكيل أدوات الأنبوب والصلب مصانع الأنابيب المستطيلةمصممة للمصنعين الذين يحتاجون إلى إنتاج مستقر من الأنابيب الكهربائية المعدنية، وأنابيب الفولاذ المستطيلة، وأنابيب مربعة، وأنابيب هيكلية خفيفة.
هذه الآلة ليست مجرد خط تشكيل الأنابيب
إنه حل إنتاج كامل للمصانع التي تحتاج إلى شكل أنبوب دقيق ، وجودة طبقة لحام ثابتة ، وملء سطح سلس ، وإنتاج مستمر.
يواجه العديد من المشترين الذين يبحثون عن آلات تشكيل أدوات EMT نفس الأسئلة العملية:
هل يمكن لخط إنتاج واحد أن يصنع قناة طوارئ مستقرة؟
هل يمكن للآلة أيضا أن تنتج أنابيب فولاذية مستطيلة ومربعة؟
كيف يمكن للمصنع تقليل تشوهات الأنابيب وعيوب اللحام؟
كيف يجب على المشتري أن يختار بين طاحونة أنابيب قياسية وطاحونة أنابيب مستطيلة مخصصة؟
المشكلة الحقيقية ليست فقط ما إذا كانت الآلة قادرة على تشكيل أنابيب الصلب.
المشكلة الحقيقية هي ما إذا كانت المعدات قادرة على الحفاظ على حجم الأنابيب، جودة اللحام، حالة السطح، وكفاءة الإنتاج مستقرة خلال التشغيل اليومي.
الاستنتاج:
يجب أن يحل خط إنتاج أنابيب EMT المؤهل ومستطيل الأنبوب استقرار الإنتاج ودقة المنتج ومشاكل تكلفة التشغيل على المدى الطويل في نفس الوقت.
قناة EMT والأنابيب الصلبة المستطيلة لديها متطلبات إنتاج مختلفة.
عادةً ما يحتاج أنبوب EMT إلى جودة سطح ناعمة ، وطول دقيق ، لحام مستقر ، وملاءمة جيدة لتطبيقات القنوات الكهربائية.
إنتاج الأنابيب المستطيلة يتطلب تشكيل زاوية جيدة، والتحكم في الجانب المسطح، وأبعاد الملف المستقر، ودقة القياس القوية.
إذا لم يتم تصميم قسم التشكيل بشكل صحيح ، فقد يكون للأنبوب مستدير بشكل سيء ، أو زوايا غير متساوية ، أو ملتوية ، أو موجات الحافة.
التصميم السيئ للطلاء يمكن أن يجعل الشريط الصلب يتشوه بسرعة كبيرة.
هذا قد يسبب الخدوش والتجاعيد والحواف غير المستقرة وتغير فجوة اللحام.
ضعف صلابة الجهاز قد يخلق اهتزازات أثناء الإنتاج عالي السرعة.
هذا الاهتزاز يؤثر على مستقيمية الأنابيب وموقف خيط اللحام وأبعاد الأنابيب النهائية.
قد يؤدي تصميم الحجم غير الصحيح إلى أنابيب مستطيلة ذات أطوال جانبية غير متساوية ، أو نصف قطر الزاوية الضعيف ، أو مسطحة غير مستقرة.
بالنسبة لإنتاج أنابيب EMT ، يمكن أن يؤثر التوازن السيئ للحافة قبل اللحام أيضًا على قوة الخياطة وجودة السطح.
العديد من المصانع تنتج العديد من مواصفات الأنابيب على خط واحد.
إذا كان كل تغيير في المواصفات يتطلب تعديل يدوي طويل، فإن المصنع يفقد وقت الإنتاج الفعلي.
بالنسبة لمصانع الأنابيب الكهربائية ذات الحجم الكبير والأنابيب المستطيلة، يصبح وقت التوقف تكلفة خفية.
الاستنتاج:
تأتي معظم مشكلات الإنتاج من ضعف دقة التشكيل ، وإعداد اللحام غير المستقر ، وسوء التحكم في الحجم ، وتغيير المواصفات غير الفعال.
الحل هو استخدام مصنع أنابيب ذو قاعدة صلبة للتشكيل، وأدوات حركة دقيقة، ونظام لحام مستقر عالي التردد، ومراكز قياس دقيقة، ومعدات قطع موثوقة.
يمكن تكوين خط الإنتاج هذا لإنتاج أنابيب EMT ، الأنابيب المربعة ، الأنابيب المستطيلة ، وأنابيب هيكلية خفيفة.
يساعد المصنعين على تحسين:
اتساق الأبعاد في الأنابيب
استقرار غرز الحامية
جودة السطح
دقة زاوية الأنابيب المستطيلة
كفاءة الإنتاج
تكرارية تغيير المواصفات
لإنتاج أنابيب EMT ، تقوم أدوات التشكيل بتحريك شريط الصلب تدريجياً إلى شكل أنبوب مستدير.
السيطرة المستقرة على الحافة قبل اللحام مهمة لأن قناة EMT تتطلب عادة مظهر نظيف وطول متسق.
بعد اللحام ، يدخل الأنابيب إلى أقسام التحديد والتصويب لتحسين القطر النهائي ، والسلاسة ، وحالة السطح.
لإنتاج أنابيب الصلب المستطيلة، يمكن تكوين الآلة مع تشكيل مستديرة إلى مربع أو تشكيل مربع مباشر وفقا لمجموعة المنتجات وخطة الاستثمار.
يتم استخدام تشكيل الدائري إلى المربع عادة عندما يحتاج خط واحد إلى إنتاج أنابيب مستديرة ومربعة ومستقيمة.
يمكن أن يقلل التشكيل المربع المباشر من بعض متطلبات أدوات اللفاف لبعض نطاقات الأنابيب المربعة والمستطيلة.
الاستنتاج:
يجب اختيار الحل الصحيح وفقًا لشكل الأنابيب ، وسماكة المواد ، وهدف الإخراج ، وتكرار تغيير الحجم.
1:ملخص
خط إنتاج الأنابيب الصلبة مصممة للأنابيب المستديرة والمستطيلة والربعية من مادة من الملفات المتداولة باردة / ساخنة الخ. يمكن استخدامها في المعادن والبناء،النقل، صناعة الآلات والسيارات. اعتمادا على نوع تشكيل WW، فإنه يمكن أن تجعل قوة أكثر معقولة بكثير، وأكثر مثالية تشكيل الشكل في كل موقف الخ
2: المواد المطبقة
(1) شريط فولاذ مطاط بارد
(2)المادة: الفولاذ منخفض الكربون، الفولاذ منخفض السبائكδ≤345Mpa،δb≤610Mpa
(3) سمك الشريط الفولاذي: 1.0-3.2mm
(4)عرض الشريط الصلب: 70-240mm
(5) ID من لفائف الصلب: Φ450-Φ550mm
(6)O.D من لفائف الصلب: Φ800-Φ1600mm
(7) الحد الأقصى لوزن الملف: 3000 كجم
3: نطاق الأبعاد من أنابيب الصلب المعالجة
(1) O.D: Φ25.4-Φ76.2mm
(2) سمك الجدار: 1.0-3.2mm
(3) الطول: 4-8M
4: جدول عمليات الإنتاج
5: مواصفات آلة الأنابيب
وفقاً لطلبات السوق
نحن نقدم النماذج القياسية كما انفجرت، وهذا هو لمراجعكم فقط، مجموعة الإنتاج والفنية الرئيسية يمكن أن تكون قابلة للتعديل افترض شركتك لديها متطلبات خاصة.
| مصفوفة آلة الأنابيب | |||
| نموذج الطاحونة | نطاق OD (mm) | نطاق سمك ((ملم) | سرعة الخط ((m/min) |
| ZY-16 | 7.6-16 | 0.3-10 | 120 |
| ZY-20 | 10-25.4 | 0.3-15 | 120 |
| ZY-32 | 12.7-381 | 0.6-18 | 120 |
| ZY-45 | 16-50.8 | 0.7-2.0 | 110 |
| ZY-50 | 20-63.5 | 0.8-3.0 | 90 |
| ZY-60 | 25.4-762 | 1.0-3.2 | 80 |
| ZY-76 | 31.8-88.9 | 1.2-3.75 | 80 |
| ZY-89 | 33.4-1016 | 1.2-4.5 | 75 |
| ZY-125 | 50.8 - 130 | 2.0-50 | 60 |
| ZY-165 | 76.2-168 | 2.0-60 | 50 |
| ZY-219 | 88.9-219 | 2.0-80 | 50 |
| ZY-273 | 89-273 | 3.0-120 | 40 |
| ZY-325 | 89-325 | 3.0-127 | 40 |
| ZY-406 | 114-406 | 4.0-160 | 40 |
| ZY-508 | 219-508 | 4.0-191 | 40 |
| ZY-610 | 273-610 | 4.0-191 | 40 |
| ZY-660 | 273-660 | 4.0-22 | 40 |
يتضمن خط إنتاج أنابيب EMT العادي وأنابيب مستطيلة:

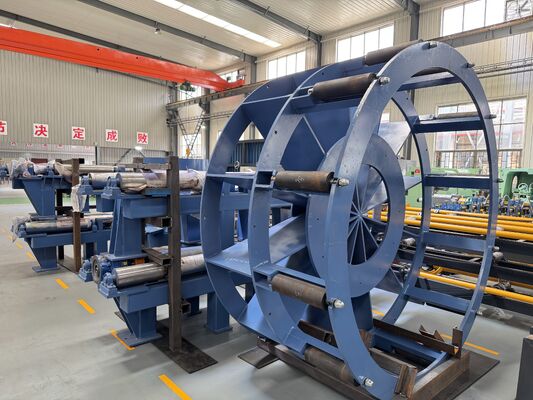

تحميل لفائف الفولاذ

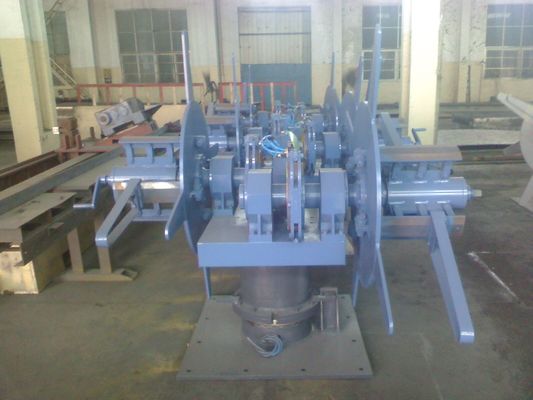

تفتح.
تسوية الشريط
الشق واللحام
التخزين
التشكيل.
لحام عالي التردد
إزالة الحفرة الخارجية
التبريد.
التقييم.
-أستقيم.
أقطع.
لقد انتهيت من جمع الأنابيب

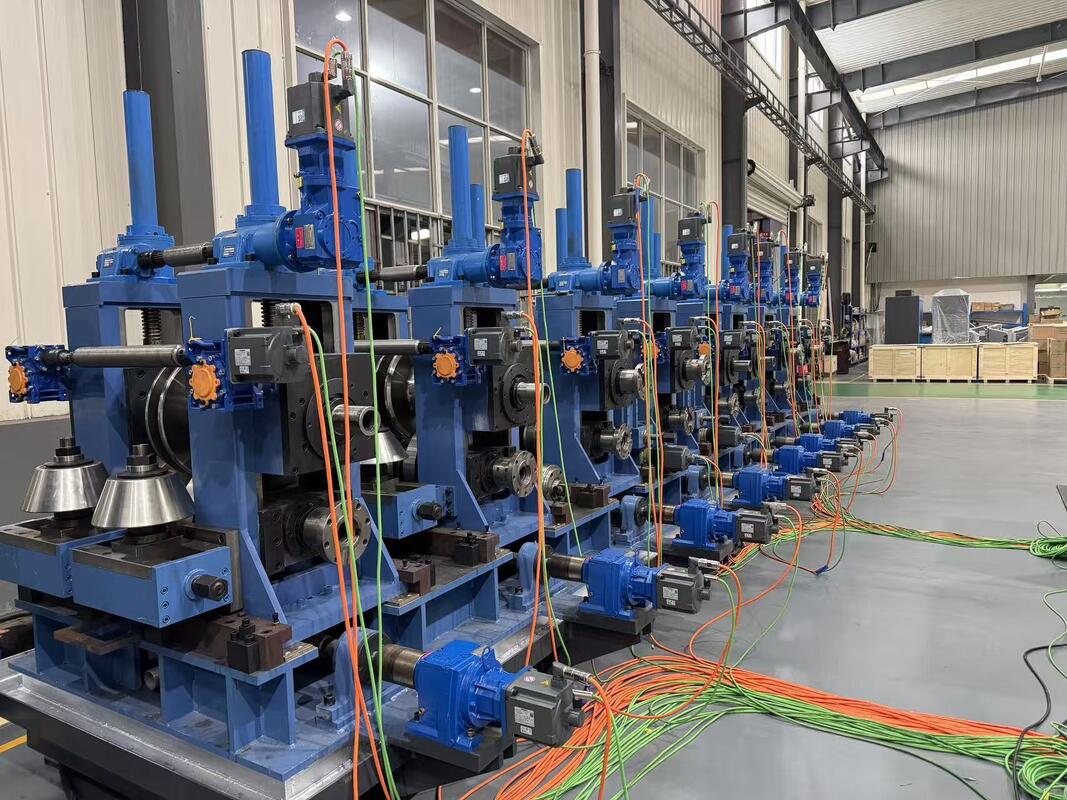

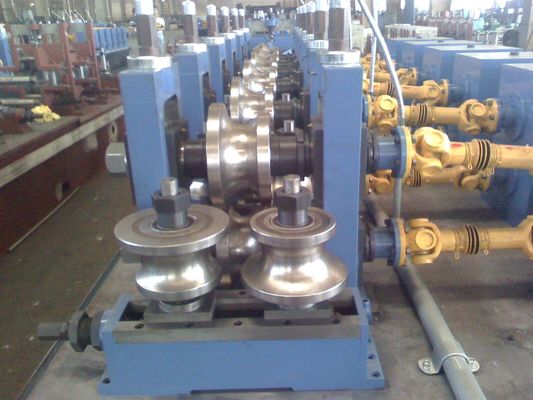

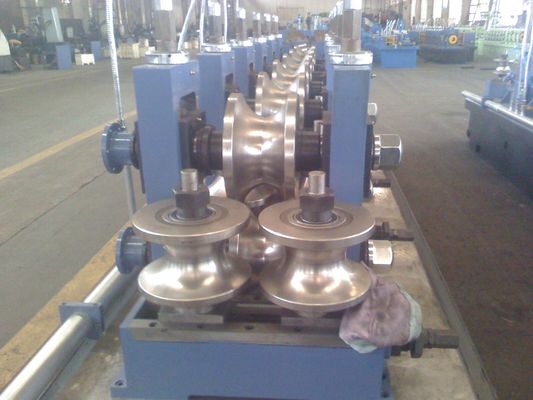

يُدخل شريط الفولاذ إلى منصات التشكيل من المكبس والكميل.
كل قاعدة تشكيل ينحني الشريط تدريجيا.
في أنابيب EMT المستديرة ، يتم توجيه حواف الشريط لتناسب بدقة قبل اللحام.
بالنسبة للأنابيب المستطيلة ، يتم تشكيل الأنبوب من خلال أجهزة قياس الحجم للتحكم في العرض والارتفاع ونقطة الزاوية والسطحية.
التلحيم عالي التردد يسخن حواف الشريط بسرعة
تضغط أدوات الضغط على الحواف المُسخنة معًا لتشكيل خيط لحام مستمر.
يعتمد لحام مستقر على محاذاة الحافة الصحيحة وقوة الحام مناسبة وقوة الضغط الصحيحة وسرعة الخط المستمرة.
بعد اللحام والتبريد، يصلح قسم القياس شكل الأنابيب النهائي.
بالنسبة للأنبوبات المستطيلة، هذا القسم يتحكم في الأطراف المستقيمة والزوايا.
نظام القطع يقطع الأنابيب النهائية إلى الطول المطلوب بينما يستمر الخط في التشغيل.
الاستنتاج:
تعمل الآلة كنظام كامل للتشكيل واللحام والحجم والقطع. تعتمد جودة الأنابيب على تنسيق كل قسم ، وليس فقط وحدة الحام.
إذا كان المنتج الرئيسي هو قناة EMT ، فيجب أن تركز الآلة على دقة الأنابيب المستديرة وجودة خيط اللحام والتشطيب السطحي والإنتاج المستقر عالي السرعة.
إذا كان المنتج الرئيسي هو أنبوب فولاذ مستطيل ، فيجب أن تركز الآلة على تشكيل الزوايا ، وسطحية الجانب ، ودقة الحجم ، واستقامة الأنبوب.
يجب على المشتري تأكيد قطر الأنابيب المستديرة المطلوبة وحجم الأنابيب المربعة وحجم الأنابيب المستطيلة وسماكة الجدار.
يتطلب نطاق أبعاد الأنابيب الأوسع أقوى منصات التشكيل وتخطيط أدوات الرول أكثر.
مجموعة منتجات ضيقة يمكن أن تستخدم عادة تكوين أكثر اقتصادية.
الصلب المعالج والصلب المعالج مسبقًا شائعة لإنتاج أنابيب EMT.
هذه المواد تتطلب حماية سطحية أفضل أثناء التشكيل.
فولاذ الكربون شائع في الأنابيب الهيكلية المستطيلة.
الفولاذ المقاوم للصدأ يتطلب اختيار أكثر دقة للمواد المتحركة وحماية السطح.
سرعة أعلى يمكن أن تزيد من الإنتاج، ولكن فقط إذا كان تشكيل، لحام، تبريد، حجم، والقطع لا يزال مستقرا.
بالنسبة لإنتاج أنابيب EMT ، غالباً ما تكون السطح السلس والطول المستقر أكثر أهمية من السرعة القصوى.
بالنسبة لإنتاج الأنابيب المستطيلة ، فإن التحكم في الشكل المستقر أكثر أهمية من تشغيل الخط بسرعة كبيرة.
إذا كان المصنع ينتج العديد من أحجام الأنابيب، يمكن أن يقلل نظام التغيير السريع للوصلات من وقت التوقف.
إذا كان المصنع ينتج فقط واحد أو اثنين من الأحجام الثابتة، قد يكون نظام تغيير طلاء قياسي أكثر اقتصادية.
قطع المنشار الطائر مناسب لإنتاج الأنابيب المستمرة.
يمكن أن توفر المنشار القطع الباردة نوعية أفضل من الوجه النهائي وأقل حفرة في العديد من التطبيقات.
يجب اختيار نظام القطع الصحيح وفقًا لمادة الأنابيب، وسمك الجدار، وسرعة الإنتاج، ومتطلبات الوجه النهائي.
قبل طلب الجهاز، يجب على المشتري تأكيد طول الورشة، سعة الرافعة، حالة الأساس، إمدادات الطاقة، حالة مياه التبريد، واتجاه تدفق المواد.
تخطيط مناسب يقلل من وقت التعامل ويحسن من كفاءة الإنتاج.
آلة تشكيل لفة الأنابيب EMT هي خط إنتاج أنابيب مصفحة تستخدم لتشكيل شريط الصلب إلى أنابيب معدنية كهربائية.
عادةً ما يتضمن ذلك إزالة الملفات، وتشكيل، واللحام عالية التردد، والقياس، والتسوية، والقطع، وجمع الأنابيب النهائية.
نعم، يمكن تكوين آلة واحدة لإنتاج أنبوب EMT، أنبوب مستدير، أنبوب مربع، وأنبوب مستطيل إذا كانت نطاق الحجم وسماكة الجدار ضمن قدرة تصميم الجهاز.
يعتمد التكوين النهائي على أدوات اللف، وطريقة التشكيل، ونظام اللحام، وتصميم قسم الحجم.
يمكن للآلة معالجة الفولاذ الكربوني والفولاذ المغلف، والفولاذ المغلف مسبقًا، والفولاذ المقاوم للصدأ اعتماداً على متطلبات المشروع.
لإنتاج أنابيب EMT ، يستخدم عادة الفولاذ المعالج أو المعالج مسبقًا.
تتأثر جودة الأنابيب المستطيلة بشكل رئيسي بتصميم اللفاف ، ودقة التشكيل ، واستقرار اللحام ، ودقة مقاعد الحجم ، وصلابة الآلة ، ودقة القطع.
إذا لم يكن قسم الحجم مستقرًا ، فقد يكون للأنبوب شكل زاوية سيئ أو تشوه جانبي أو تدوير.
يجب أن تقدم شكل الأنابيب، مجموعة حجم الأنابيب، سمك الجدار، نوع المواد، سرعة الإنتاج، الإنتاج السنوي، طول القطع، وتخطيط ورشة العمل.
مع هذه التفاصيل، يمكن للمهندسين أن يوصوا بالبنية المناسبة للتشكيل، ونظام اللحام، وطريقة القطع، ومستوى الأتمتة، وحل تغيير اللف.
كيف تحسن آلات تشكيل أنابيب EMT كفاءة إنتاج الموصلات الكهربائية
هذه المقالة يمكن أن تشرح عملية التشكيل، واستقرار اللحام، وحماية السطح، والتحكم في الحجم، ودقة القطع.
لماذا طواحين الأنابيب المستطيلة تتطلب تصميم أفضل للوحة والتحكم في الحجم
هذه المقالة يمكن أن تحلل تشوه الزاوية، مشاكل السطحية، عيوب التواء، تكلفة الخردة، وتوقف الإنتاج.
دراسة حالة مشروع خط إنتاج أنابيب EMT
هذه الصفحة القضية يمكن أن تظهر نطاق حجم الأنابيب، نوع المواد، سرعة الإنتاج، تخطيط ورشة العمل، نظام القطع، وتطبيق المنتج النهائي.
