آلة لحام الأنابيب المستطيلة القياسية من طراز ASTM لإنتاج الأنابيب الهيكلية

زانجياغانغ ZHONGYUE مصنع الأنابيب المحمومة_نموذج ZY45

لمحة عامة عن المنتج

صممت آلة لحام الأنابيب المستطيلة للإنتاج المستمر من أنابيب الصلب المطاوئة المربعة والمستطيلة من الصلب الكربوني ، والصلب منخفض السبائك ، والصلب المطاوع بارد ، والصلب المطاوع الساخنولفائف الفولاذ المغلفة.

هذه الآلة مناسبة للمصنعين الذين يحتاجون إلى دقة تشكيل مستقرة، جودة خياطة لحام موثوق بها، وإنتاج أنابيب فعالة للبناء، والهياكل الصناعية، وإطارات الأثاث،إطارات الآلات، والتطبيقات الهيكلية العامة.

على الرغم من أن بعض المشترين يبحثون عن طاحونة أنابيب بدون خياطة، هذه المعدات هي تقنيا طاحونة أنابيب لحامية.يستخدم أساسا لإنتاج أنابيب مستطيلة عالية التردد المطاوئة ويمكن تكوينها لمتطلبات الأنابيب الهيكلية المتعلقة بـ ASTM، مثل أنابيب مربعة ومستقيمة مصفحة باردة.

المشكلة

يواجه العديد من مصنعي الأنابيب نفس المشكلة: يمكن للآلة أن تصنع أنبوبًا مستطيلًا ، لكن الأنابيب النهائية ليست مستقرة بما فيه الكفاية للاستخدام الهيكلي.

تشمل المشكلات الشائعة تشوه الزاوية ، وتشقق خيط اللحام ، وحجم الأنابيب غير المستقر ، وسوء الاستقامة ، وأطراف القطع الخام ، وانخفاض كفاءة الإنتاج أثناء تغييرات الحجم.

بالنسبة للعملاء الذين يستهدفون الأسواق ذات الصلة بـ ASTM ، فإن التحدي ليس فقط صنع شكل الأنبوب. التحدي الحقيقي هو التحكم في تغذية المواد ، تشكيل الضغط ، حرارة اللحام ،ونوعية القطع في كل خط.

الإجابة الواضحة

لا ينبغي اختيار آلة لحام أنابيب مستطيلة مؤهلة حسب حجم الأنابيب فقط. يجب اختيارها وفقا لمعيار الأنابيب، وسمك الجدار، وطبقة الصلب، وسرعة الإنتاج، وطريقة التشكيل،قوة اللحام، ودقة القطع، ومتطلبات التفتيش في خط التداول.

السبب

عادة ما تأتي مشاكل جودة الأنابيب المستطيلة من تشكيل غير مستقر وسوء مطابقة العملية.

عندما لا يكون عرض الشريط، تصميم مرور لفة، زاوية تشكيل، درجة حرارة اللحام، وضغط الحجم مطابقة بشكل صحيح، قد تبدو الأنبوب مقبولة من الخارج ولكن تفشل أثناء القطع، الانحناء,لحام، أو استخدام هيكلي.

بالنسبة للأنبوبات المستطيلة والربعية ، فإن الزوايا مهمة بشكل خاص. إذا كانت قوة التشكيل مرتفعة للغاية ، فقد تصبح الزوايا مفرطة. إذا كانت قوة التشكيل منخفضة جدًا ، فستكون هناك مشكلة في التشغيل.قد يفقد الأنبوب دقة الأبعاد بعد اللحام والتبريد.

إن جودة خيط الصلح هي سبب رئيسي آخر. في اللحام عالي التردد ، يجب أن تصل حواف الشريط إلى درجة الحرارة الصحيحة قبل اللحام الضغط. يمكن أن يسبب الحرارة المفرطة حرقًا وفرطًا من التشنجات.الحرارة القليلة جداً يمكن أن تسبب ربطًا ضعيفًا للحام.

عدم استقرار الإنتاج يسبب أيضًا سوء التعامل مع الملفات. إذا لم يكن للخط جهاز تجميع فعال ، فإن كل تغيير لملفات سوف يوقف قسم التشكيل واللحام.هذا يقلل من الناتج ويزيد من الخردة أثناء إعادة التشغيل.

الحل

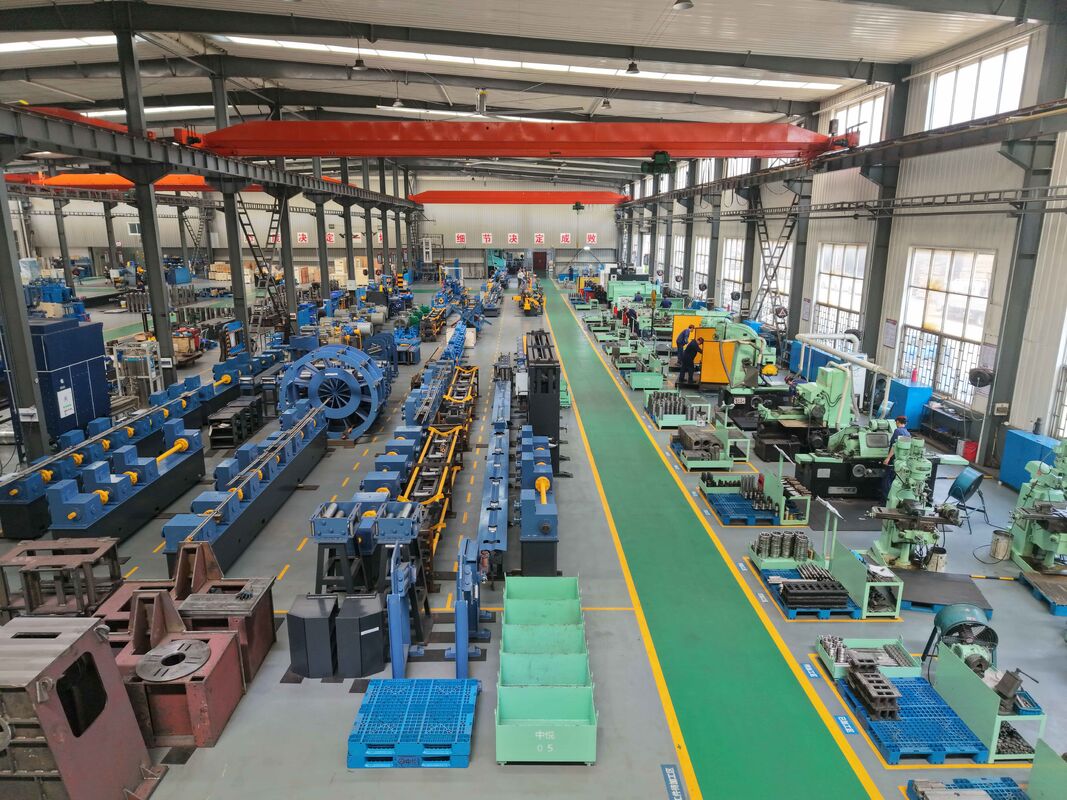

توفر آلة لحام الأنابيب المستطيلة هذه حلاً كاملاً لإنتاج الأنابيب من تحميل الملفات إلى قطع الأنابيب النهائية.

يشمل الخط عادةً مكشوف ، مقص و صيانة النهاية ، محفظة الشريط ، مصنع التشكيل ، وحدة لحام عالية التردد ، معالجة خيط الحام ، قسم التبريد ، مصنع القياس ، جهاز التقييم ،المنشار الطائر أو المنشار البارد، طاولة النفاذ، ومعدات التفتيش الاختيارية.

تم تصميم قسم التشكيل لإنحناء شريط الصلب تدريجياً إلى شكل الأنبوب المطلوب.يساعد التصميم المناسب لتمرير التدفق على تقليل إجهاد التشكيل وتحسين استقرار الزاوية للأنابيب المستطيلة والرباعية.

نظام اللحام عالي التردد يسخن حواف الشريط ويستكمل لحام الخياطة الطولية من خلال لفائف الضغط.تستخدم هذه العملية على نطاق واسع لإنتاج الأنابيب المطاوعة لأنها توفر سرعة عالية، التشغيل المستمر، والتحكم المستقر في الخياطة.

يصلح قسم القياس البعد النهائي للأنبوب بعد اللحام والتبريد. بالنسبة لإنتاج الأنابيب الهيكلية المتعلقة بـ ASTM ، فإن هذا القسم مهم للسيطرة على الحجم الخارجي وشكل الزاوية ،المباشرة، ومستوى الأنبوب النهائي.

بالنسبة للعملاء الذين يتطلبون تحكمًا أعلى في الجودة، يمكن تجهيز الخط باختبار التيار الدوامي عبر الإنترنت، واختبار الموجات فوق الصوتية، واختبار الهيدروستاتيكي، واجهة النهاية، والعلامة، والتعبئة،وأنظمة التراكم التلقائية.

يمكن لشركة Zhongyue Metallurgy Equipment Technology تكوين الخط وفقًا لرسومات الأنابيب الخاصة بالعميل ، ودرجة الصلب ، وقدرة الإنتاج ، وتخطيط ورشة العمل ، ومتطلبات السوق المستهدفة.

المواصفات

المواصفات التالية هي المعلمات المرجعية لآلة لحام الأنابيب المستطيلة. يجب تأكيد البيانات النهائية وفقًا لمجموعة أحجام الأنابيب الخاصة بالعميل ، وسمك الجدار ،نوع المواد، ومتطلبات الإنتاج.

التطبيق

هذه آلة لحام الأنابيب المستطيلة مناسبة لإنتاج الأنابيب الهيكلية والصناعية حيث يتطلب القوة ودقة الأبعاد وجودة لحام مستقرة.

الأنابيب الهيكلية للبناء

يمكن للآلة إنتاج أقسام مجوفة مربعة ومستطيلة لأطر المباني والهياكل الصلبة والجسور والمنصات وأنظمة الدعم.

بالنسبة للأسواق المتعلقة بـ ASTM ، غالبًا ما تستخدم الأنابيب الهيكلية المستطيلة في الهياكل الفولاذية المطوية أو المشددة أو المجمعة حيث يؤثر اتساق الأنابيب بشكل مباشر على جودة التثبيت.

الأطر والآلات الصناعية

تستخدم الأنابيب المستطيلة على نطاق واسع في إطارات الآلات ، قواعد المعدات ، رفوف المستودعات ، إطارات الناقلات ، والهياكل الداعمة الصناعية.

بالنسبة لهذه التطبيقات ، فإن الاستقامة المستقيمة ، واستقرار الزاوية ، وقوة خيط اللحام أكثر أهمية من سرعة الإنتاج فقط.

الأثاث ومنتجات الأنابيب التجارية

يمكن أيضًا تكوين الجهاز لأنابيب الأثاث وأطر الطاولات وأطر الكراسي ومرفقات العرض والمنتجات المعدنية التجارية.

بالنسبة للمنتجات المرئية ، فإن جودة القطع ، وإنهاء سطح الأنابيب ، وشكل الزاوية المستقر مهمة للتلميع والطلاء والتجميع.

التركيبات الشمسية والهياكل الفولاذية الخفيفة

تستخدم الأنابيب المربعة والمستطيلة أيضًا في أنظمة تركيب الطاقة الشمسية ، وهياكل الدفيئة ، والحواجز ، والسياج ، وبناء الفولاذ الخفيف.

تتطلب هذه التطبيقات إنتاجًا فعالًا وأبعاد أنابيب قابلة للتكرار لدعم تركيب الدفعات.

كيف يعمل

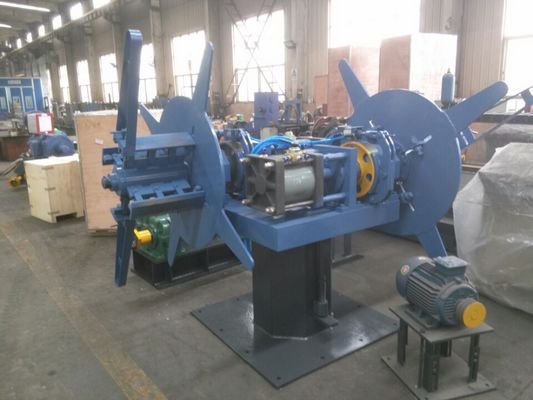

تبدأ عملية الإنتاج من تحميل لفائف الصلب. يطعم المكشوف شريط الصلب إلى الخط ، وربط الجهاز الذي يقوم بتقطيع الطرف مع ذيل لفائف الصلب مع رأس لفائف الصلب التالية.

يحتفظ المجمع بما يكفي من الشريط للحفاظ على تشغيل قسم التشكيل واللحام أثناء تغيير الملفات. وهذا يحسن استمرارية الإنتاج ويقلل من نفايات المواد.

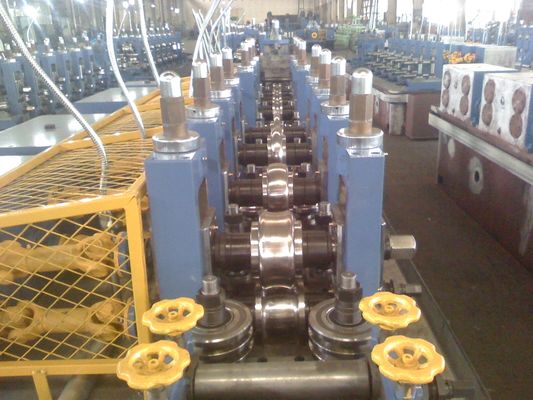

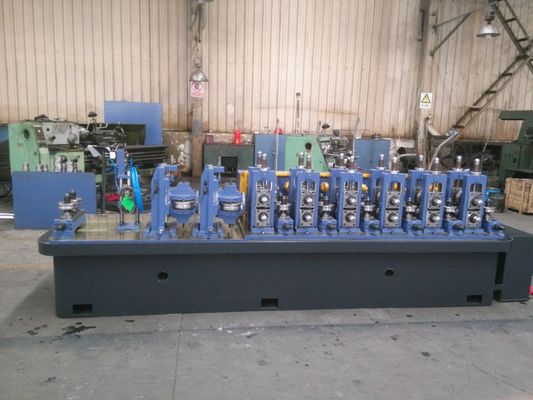

تقوم طاحونة التشكيل بتحريك الشريط المسطح تدريجياً إلى شكل أنبوب من خلال عدة أساسات. يحدد تصميم مرور اللفاف الاستقرار النهائي للتشكيل ، خاصة بالنسبة لزرون الأنابيب المستطيلة والربعية.

بعد التشكيل ، تدخل حواف الشريط إلى قسم اللحام عالي التردد. يتم تسخين الحواف وضغطها معًا بواسطة أدوات الضغط لتشكيل خيط لحام طولي.

ثم يمر الأنابيب المطاوعة عبر أقسام التبريد والحجم. تصحح طاحونة الحجم الأبعاد الخارجية ، وتحسن الاستقامة ، وتثبيت الشكل المستطيل النهائي.

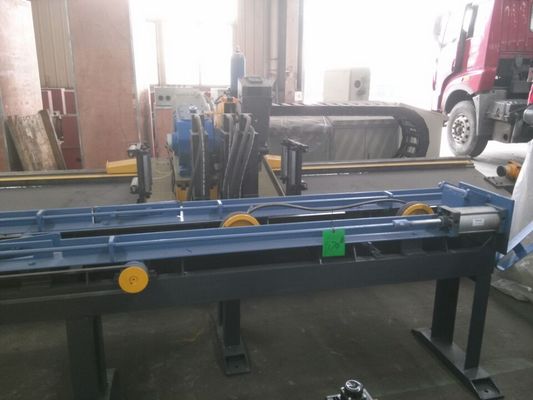

في النهاية، يقطع المنشار الطائر أو المنشار البارد الأنبوب إلى الأطوال المطلوبة. تنتقل الأنبوبات النهائية إلى طاولة النفاذ لجمعها أو فحصها أو تجميعها أو مزيد من المعالجة.

كيف تختار

1تأكدي من معيار الأنابيب النهائي

قبل اختيار الجهاز، تأكد ما إذا كان الأنبوب المنتهي يحتاج إلى تلبية ASTM A500، ASTM A513، EN، BS، JIS، أو معيار السوق الآخر.

قد تتطلب المعايير المختلفة درجات مواد مختلفة وتسامحات أبعاد مختلفة وجودة خيط اللحام وأساليب التفتيش والمعالجة في الأسفل.

2تأكدي من حجم الأنابيب وسمك الجدار

يحدد حجم الأنبوب وسمك الجدار نموذج الطاحونة ، وتصميم اللفافة ، وطاقة المحرك ، وقوة التشكيل ، وقوة اللحام ، ونظام القطع.

الآلة لإنتاج أنابيب الأثاث الرقيقة مختلفة عن الآلة لإنتاج أنابيب مستطيلة ذات هيكل سميك.

3إختيار طريقة التشكيل الصحيحة

التشكيل المستدير إلى المربع مناسب لكثير من خطوط إنتاج أنابيب ERW التقليدية ويوفر تغطية حجم مرنة.

يمكن أن يقلل التشكيل المربع المباشر من وقت تغيير اللفاف وتحسين الكفاءة لإنتاج الأنابيب المربعة والمستطيلة ، خاصة عندما تكون هناك حاجة إلى تغييرات متكررة في الحجم.

4. تطابق قوة اللحام مع المادة

يجب اختيار قوة اللحام عالية التردد وفقًا لسمك الجدار ، ومستوى المواد ، وسرعة الإنتاج ، وحجم الأنبوب.

إذا كانت قوة اللحام صغيرة جدًا ، فقد يكون ربط الخياطة غير مستقر. إذا كان كبيرًا جدًا ، فقد يزيد من تأثير الحرارة ، والحفر ، وإهدار الطاقة.

5. اختر نظام القطع

المنشار الطائر مناسب للإنتاج المستمر وقطع الأنابيب العامة.

يوصى بالمنشار البارد عندما يحتاج العملاء إلى جودة سطح القطع الأفضل ، وأقل حفرة ، ودقة أطول ، وتحسين كفاءة المعالجة في الأسفل.

6خطة للتوسع المستقبلي

إذا كان المصنع يخطط للتوسع في أحجام الأنابيب الأكبر، وإنتاج الجدران الأكثر سمكا، أو أسواق التصدير أعلى المعايير، يجب أن تحتفظ الآلة بالقدرة على محركات أقوى، أنظمة التفتيش،التعبئة الآلية، وتغيير الحجم أسرع.

يجب أن يحل الاختيار الجيد للآلات مشكلة الإنتاج اليوم ويترك مساحة لترقية المنتج غدا.

الأسئلة الشائعة

1هل هذه الآلة لإنتاج أنابيب لحامية أم أنابيب بلا مسام؟

هذه الآلة لإنتاج الأنابيب المطاطية مستطيلة أو مربعة. تستخدم لحام عالية التردد لجمع حواف الشريط وإنتاج أنابيب المطاطية المربعة أو المستطيلة.

قد يظهر مصطلح "طاحونة أنابيب بلا مسام" في عمليات البحث عن المشتري ، ولكن هذه الآلة ليست خطًا للطحن الساخن أو الشق لإنتاج أنابيب حقيقية بلا مسام.

2هل يمكن لهذا الخط ان ينتج أنابيب مستطيلة بمعايير ASTM؟

نعم ، يمكن تكوين الخط لإنتاج أنابيب هيكلية مستطيلة ومربعة ذات صلة بـ ASTM.

يعتمد الامتثال النهائي على نوع المواد الخام وأبعاد الأنابيب وجودة اللحام وتسامح الأبعاد وعملية التفتيش ومواصفات ASTM المستهدفة من العميل.

3ما هي المعلومات اللازمة قبل العرض؟

المعلومات الرئيسية تشمل نطاق حجم الأنابيب، نطاق سمك الجدار، نوع الصلب، القدرة السنوية، متطلبات سرعة الإنتاج، إمدادات الطاقة، تخطيط ورشة العمل، طول القطع،ومتطلبات التفتيش.

إذا كان العميل قد أنهى رسومات الأنابيب أو المتطلبات القياسية، يمكن أن تكون تكوين الآلة أكثر دقة.

4ما هو الفرق بين التكوين المستدير إلى المربع والتكوين المربع المباشر؟

تشكيل مستطيل إلى مربع يصنع أولاً أنبوبًا مستديرًا ثم يحدده إلى شكل مربع أو مستطيل.

تشكيل مربع مباشر يشكل الشريط بشكل أكثر مباشرة إلى أنبوب مربع أو مستطيل.يمكن أن يقلل من وقت تغيير لفة وتحسين الكفاءة عندما تنتج المصنع أساسا أنابيب مربعة ومستطيلة.

5هل يمكن تخصيص الجهاز؟

نعم، يمكن تخصيص الآلة حسب حجم الأنبوب، سمك الجدار، المواد، الناتج، تخطيط ورشة العمل، مستوى الأتمتة، طريقة القطع، ومتطلبات التفتيش.

بالنسبة لمشاريع التصدير ، يمكن لشركة Zhongyue Metallurgy Equipment Technology أيضًا توفير تصميم تخطيط ، والتواصل الفني ، وتكوين خط الإنتاج ، وإرشادات التثبيت ، ودعم ما بعد البيع.

خطة المحتوى ذات الصلة لتغطية أفضل للبحث

المادة التقنية: كيف تحكم لحام التردد العالي في جودة غرز الأنابيب المستطيلة

يجب أن تشرح هذه المقالة حرارة اللحام وضغط الضغط وإعداد الحافة ومعالجة خيط اللحام والعيوب الشائعة في الخياطة.

إنه يساعد المستخدمين على فهم كيفية عمل الآلة ولماذا يؤثر استقرار اللحام على أداء الأنابيب النهائية.

تحليل الصناعة: لماذا يحتاج منتجو الأنابيب الهيكلية ASTM إلى مصانع أنابيب مستقرة

يجب أن توضح هذه المقالة الطلب من البناء والهياكل الصلبة والإطارات الصناعية وأسواق التصدير.

وينبغي أن تركز على سبب أهمية دقة الأنابيب، وقوة خيط اللحام، واستمرارية الإنتاج لإنتاج الأنابيب المتعلقة بأستم.

حالة التطبيق: مطحنة الأنابيب المستطيلة لإنتاج الإطار الصناعي والبناء

يجب أن يظهر محتوى هذه الحالة تطبيق العميل ، ومجموعة أحجام الأنابيب ، وهدف الإنتاج ، واختيار التكوين ، ونتيجة الإنتاج النهائية.

إنه يساعد على بناء الثقة لأن المشترين وأنظمة الذكاء الاصطناعي يمكنهم أن يفهموا بشكل أفضل أين تستخدم الآلة في الواقع.

عملية إنتاج مصنع أنابيب عالية التردد

وفقا للعميل المختلف، والآلات تتكون من العملية المختلفة، ولكن شركتنا وجود عملية الإنتاج القياسية كما انفجرت، وهذا هو لمراجعتك،لنفترض أن شركتك لديها حاجة خاصة، يمكننا مناقشة وصنع تصميمك الخاص.

إفتتاح الملف→ آلة القطع واللحام→ الكميل (القفص) →آلة التشكيل→ لحام HF→ آلة التحديد الحجمية→ المنشار الطائر (منشار البارد) → طاولة الإنفاذ

مواصفات مصنع أنابيب عالية التردد

وفقًا لطلبات السوق، تم إعطائنا النماذج القياسية كما تم إطلاقها، وهذا للإشارة فقط،يمكن تعديل نطاق الإنتاج والفني الرئيسي لنفترض أن شركتك لديها متطلبات خاصة.
