تفاصيل المنتج:
|
| تايو اللحام: | لحام عالي التردد | طلب: | أنبوب API، أنبوب البناء |
|---|---|---|---|
| نوع التشكيل: | تشكيل FF/FFX | ميزة: | سرعة عالية ودقة عالية |
| متطلبات خاصة: | يمكن تصميمها حسب متطلبات العميل | ||
| إبراز: | المتفجرات من مخلفات الحرب أنابيب الصلب المجلفن,وأنابيب المتفجرات من مخلفات الحرب الصلب |
||
التكنولوجيا منذ 1994 تحسين أثناء أنفسنا
طراز الآلة: ZY-273
| المواد الخام | الفولاذ المطاط الساخن، الفولاذ المصقول |
| القطر الخارجي للأنبوب الدائري | 88.9 ملم-273 ملم |
| سمك الحائط الأنابيب المستديرة | 2.0 ملم إلى 12.0 م |
| سرعة لحام الأنابيب | 40m/min |

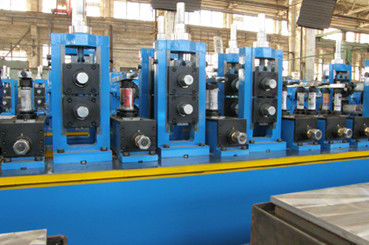

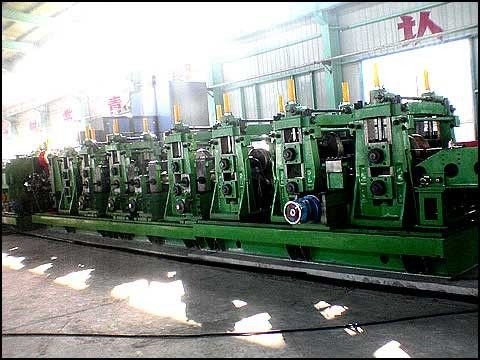

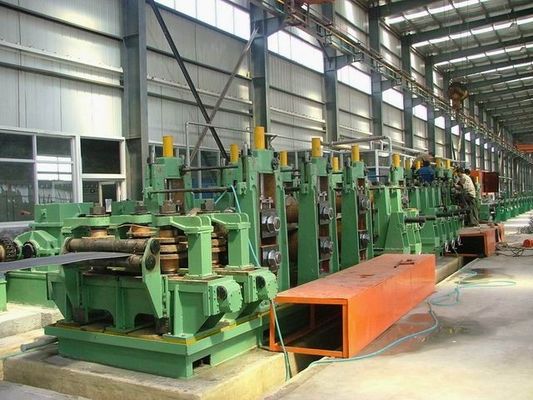

مصنع أنابيب ERW الصلب المطاط الساخن مصمم لإنتاج أنابيب الصلب المطاطية المستديرة التي يتراوح قطرها الخارجي من 88.9 ملم إلى 273 ملم.
وهو مناسب للمصنعين الذين يحتاجون إلى إنتاج مستقر من الأنابيب المستديرة المتوسطة والكبيرة الحجم للبناء ، الهندسة الهيكلية ، نقل السوائل ، إطارات الآلات ،وتطبيقات الأنابيب الصلبة الصناعية.
هذا الخط يستخدم شريط الفولاذ المطاط الساخن كمادة خامة من خلال التفريغ، وربط الشرائط، والتراكم، وتشكيل اللفافات، واللحام عالية التردد،يتم معالجة الشريط بشكل مستمر إلى أنابيب فولاذية مستديرة ERW.
العديد من مصنعي أنابيب الصلب يواجهون نفس المشكلة: إنتاج أنابيب ERW ذات القطر الكبير لا يتعلق فقط بتشكيل أنابيب مستديرة. التحدي الحقيقي هو الحفاظ على قطر الأنابيب ثابت،خيط اللحام متسق، جودة السطح مقبولة، وسرعة الإنتاج موثوق بها.
عندما يصل حجم الأنابيب إلى 88.9 ملم إلى 273 ملم ، يمكن أن تؤدي الأخطاء الصغيرة في تغذية الشريط ، زاوية التشكيل ، محاذاة الحواف ، حرارة اللحام ، أو ضغط التحديد إلى التبويض ، وضعف جودة اللحام ،طول قطع غير مستقر، ومعدل الخردة العالي.
هذه مصنع أنابيب ERW يحل مشكلة إنتاج أنابيب الفولاذ المستديرة متوسطة وكبيرة عن طريق الجمع بين صلبة العمل الثقيلة، لحام عالية التردد، الحجم الدقيق، تراكم شريط مستقرة،وأدوات مخصصة لـ 88إنتاج أنابيب 9 ملم 273 ملم.
إنها ليست مجرد عرض للمنتجات. إنها حل إنتاج كامل للمشترين الذين يحتاجون إلى بناء أو ترقية خط تصنيع أنابيب فولاذية مستديرة ذات قطر كبير.
إنتاج أنابيب الفولاذ المطاط الساخن ذات القطر الكبير لديه صعوبة تقنية أعلى من إنتاج الأنابيب الصغيرة.
شريط الفولاذ المطاط الساخن عادة ما يكون سمك أعلى، قوة ارتداد أقوى، ومستوى السطح، وإمكانية عرض أو اختلاف تسامح السماكة.يجب توجيه حافة الشريط بدقة قبل اللحامإذا كان محاذاة الحافة غير مستقرة، قد تصبح خيط اللحام ضعيفة أو غير متساوية.
سبب آخر شائع لفشل الإنتاج هو عدم التنسيق السيئ بين سرعة التشكيل ، وقوة اللحام ، وقوة الضغط ، وحالة التبريد. إذا كانت درجة حرارة اللحام منخفضة جدًا ، فقد لا يتم دمج الخياطة بالكامل.إذا كانت الحرارة مرتفعة جداً، فإن منطقة اللحام قد تحترق، أو تشوه، أو تخلق حفرة زائدة.
بالنسبة للأنبوبات من 88.9 ملم إلى 273 ملم ، فإن قوة إطار الجهاز وتصميم اللفة مهمان أيضًا. يمكن أن يسبب الوقوف الضعيف أو الثغرات غير الدقيقة أو عدم كفاية التحكم في الحجم ،انحراف القطر، مشاكل في الاستقامة، والإنتاج المنخفض.
الاستنتاج واضح: إنتاج أنابيب ERW الكبيرة يتطلب تصميم عملية كاملة، وليس مجرد قسم واحد من الآلة.
تم بناء مصنع أنابيب ERW الصلب المسال الساخن كخط إنتاج كامل لتصنيع أنابيب مستقرة مستديرة.
يمكن تكوين الخط مع uncoiler، القطع والحامية نهاية، المتراكم، قسم تشكيل، نظام لحام عالية التردد، وحدة الضغط، معالجة حبل لحام، قسم التبريد، قسم الحجم،وحدة تصويب، المنشار الطائر المقطوعة، و طاولة تشغيل.

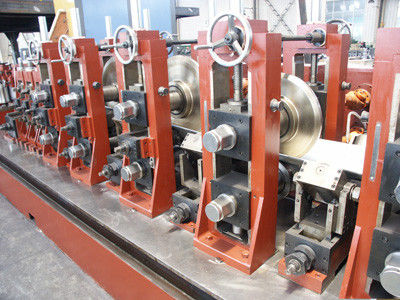

بالنسبة لقسم التشكيل ، تستخدم الطاحونة العديد من أجهزة تشكيل الألواح لتشكيل الشريط المطاط الساخن تدريجياً إلى أنبوب مستدير. وهذا يقلل من إجهاد المادة ويحسن من مستديرة الأنابيب قبل اللحام.
بالنسبة لقسم اللحام، يقوم نظام اللحام عالي التردد بتسخين حواف الشريط بسرعة. تضغط أدوات الضغط على الحواف المحمية معًا لتشكيل خيط لحام طولي مستمر.
بالنسبة لقسم الحجم، يتم تصحيح الأنبوب المطاوئ إلى قطر الهدف وطولها. وهذا يساعد على التحكم بدقة الأنبوب النهائي وإعداد الأنبوب لقطع، وتراكم، والتفتيش،أو التجهيز في خط التداول.
(تكنولوجيا معدات المعادن (تشانغجياجانغ (تشانغجييو) يمكنها تخصيص الخط حسب قطر الأنابيب، سمك الجدار، نوع الصلب، متطلبات الإنتاج، تخطيط ورشة العمل، إمدادات الطاقة المحلية،ومعايير المنتج المستهدف للمشتري.
الحل النهائي هو خط إنتاج يساعد العملاء على تقليل تكلفة التجربة والخطأ ، وتحسين اتساق الأنابيب ، وبناء عملية إنتاج أنابيب ERW ذات الحجم الكبير أكثر موثوقية.
تستند المواصفات التالية إلى نطاق إنتاج أنابيب ERW المستديرة 88.9 ملم 273 ملم. يجب تأكيد المعلمات النهائية وفقًا لسمك الجدار ، نوع الصلب ، سرعة الإنتاج ،متطلبات اللحام، وتخطيط المصنع.
| البند | المواصفات |
|---|---|
| اسم المنتج | مطحنة أنابيب الفولاذ المصنوعة من الصلب |
| شكل الأنابيب | أنابيب فولاذية مستديرة |
| القطر الخارجي للأنبوب | 88.9 ملم 273 ملم |
| المواد الخام | شريط من الفولاذ الكربوني المطاط الساخن / شريط من الفولاذ اللاسيكي المنخفض |
| طريقة اللحام | لحام ERW عالي التردد |
| طريقة التشكيل | تشكيل الألواح |
| سمك جدار الأنابيب | مخصصة وفقًا لمستوى الصلب وتطبيق الأنابيب |
| سرعة الإنتاج | مخصصة وفقًا لحجم الأنبوب ، وسماكة ، وقوة اللحام |
| العملية الرئيسية | إزالة الملفات → القص واللحام → التراكم → التشكيل → لحام HF → التحديد الحجمية → القطع → الإنفاذ |
| طريقة القطع | إعداد المنشار الطائر / المنشار البارد متاح |
| إمدادات الطاقة | 380 فولت / 50 هرتز / 3 مرحلة ، قابلة للتخصيص |
| معايير التطبيق | يمكن تكوينها لمتطلبات الأنابيب الهيكلية والميكانيكية والسوائل الشائعة |
| نطاق الخدمة | تصميم التصميم، تصنيع المعدات، توجيهات التثبيت، التشغيل، تدريب المشغلين، دعم قطع الغيار |
مصنع أنابيب ERW هذا مناسب للمصانع التي تنتج أنابيب الصلب المطاطية المتوسطة والكبيرة.
يمكن للخط أن ينتج أنابيب مستديرة للمباني الفولاذية وأنظمة دعم المباني والعمودات والأطر ومشاريع البناء العامة.
لهذا التطبيق ، يركز المشترون عادةً على دقة قطر الأنابيب ، وقوة خيط اللحام ، والاستقامة ، والإنتاج المستقر.
يمكن استخدام الآلة لإنتاج أنابيب مستديرة لإطارات الآلات ودعم المعدات وأنظمة النقل والآلات الزراعية والتصنيع الصناعي.
لهذا التطبيق ، يجب أن يكون للأنبوب مستقرًا في الطول وسمك جدار ثابت لدعم القطع أو اللحام أو الانحناء أو التجميع.
مع تكوين اللحام المناسب ومعدات التفتيش ، يمكن للخط أن يدعم إنتاج الأنابيب اللحامية المستخدمة للمياه والسوائل منخفضة الضغط وتطبيقات الأنابيب العامة.
لهذا التطبيق ، يجب على العملاء النظر في إضافة اختبار هيدرو ، اختبار التيار الدوامي ، اختبار بالموجات فوق الصوتية ، أو معدات مواجهة نهاية وفقًا لمتطلبات السوق.
غالبًا ما تستخدم الأنابيب المستديرة الكبيرة من 88.9 ملم إلى 273 ملم في مرافق الطرق والحواجز والدعامات الهيكلية ومرفقات الأنابيب ومكونات الصلب الهندسية.
لهذا التطبيق ، فإن استقرار الإنتاج وكفاءة تغيير الحجم مهمان لأن المصانع قد تحتاج إلى التعامل مع مواصفات أنابيب مختلفة لطلبات المشاريع المختلفة.
تبدأ العملية بملفوفات فولاذية مطاطية ساخنة. يتم تحميل الملفوفة على الملفوفة ويتم إدخالها إلى الخط.
يمكن أن يتم توصيل رأس الشريط وذيل الشريط بواسطة وحدة القطع واللحام. وهذا يقلل من وقت التوقف ويسمح بالإنتاج المستمر عند تغيير الملفات.
يحتفظ المجمع بمادة الشريط قبل قسم التشكيل. وهذا يسمح لجزء التشكيل واللحام بالاستمرار في التشغيل بينما يعد المشغل الملف التالي.
في قسم التشكيل ، يتم تشكيل الشريط المسطح تدريجياً إلى أنبوب مستدير مفتوح. يتحكم كل منصة تشكيل في مرحلة مختلفة من شكل الأنابيب.
في قسم اللحام ، يسخن التيار عالي التردد حواف الشريط. تضغط لفائف الضغط على الحواف معًا وتشكل خيطًا لللحام ERW مستمرًا.
بعد الحامية ، يمر الأنبوب من خلال التبريد والحجم. يقف الحجم الصحيح لقطر الأنبوب وطولها ومستقيمتها.
في النهاية، يتم قطع الأنبوب إلى الطول المطلوب بواسطة المنشار الطائر أو المنشار البارد ونقله إلى طاولة التخلص من المواد لجمعها أو فحصها أو حزمها.
الاستنتاج بسيط: إنتاج أنابيب ERW المستقر يعتمد على تغذية الشريط المستمرة ، والتشكيل الدقيق ، واللحام المتحكم فيه ، والحجم الدقيق ، والقطع الموثوق به.
إذا كانت مجموعة منتجاتك الرئيسية هي أنابيب مستديرة من 88.9 ملم إلى 273 ملم ، فإن هذا الخط مناسب لإنتاج أنابيب ERW ذات القطر المتوسط والكبير.
إذا كنت بحاجة إلى إنتاج الأنابيب المستديرة والرباعية ، فيجب مناقشة تصميم التشكيل والحجم بشكل منفصل لأن الأدوات ومتطلبات التداول قد تتغير.
سمك الحائط يؤثر مباشرة على قوة تشكيل، قوة المحرك، قوة اللحام، مادة لفة، وقوة إطار الآلة.
يتطلب الشريط الملفوف بالساخن أكثر سمكاً أقوى، وأكبر صلابة تشكيل، ومراقبة حرارة الحرارة بدقة أكبر.
تتمتع الصفوف الفولاذية المختلفة بسلوك تشكيل مختلف. قد يتطلب الصلب ذو السبائك المنخفضة قدرة تشكيل أقوى من الصلب الكربوني العادي.
قبل تأكيد نموذج الجهاز، يجب على المشترين تقديم درجة الصلب، وعرض الشريط، ومجموعة السماكة، ومعيار الأنبوب المستهدف.
إذا كان المشتري يحتاج إلى إنتاج سنوي كبير ، فيجب تجهيز الخط بكميل مناسب ، ونظام محرك مستقر ، ونظام قطع فعال ، ومراقبة أتمتة موثوقة.
بالنسبة للإنتاج القائم على المشروع مع العديد من تغييرات الحجم ، يجب النظر في تصميم الأدوات وطريقة تغيير الحجم منذ البداية.
أنابيب البناء والأنابيب الميكانيكية وأنابيب السوائل لديها متطلبات مختلفة للجودة.
لمتطلبات جودة أعلى ، قد يحتاج المشترون إلى معدات إضافية مثل اختبار خيط اللحام أو الاختبار المائي أو آلة تصويب أو آلة مواجهة نهاية أو نظام وضع علامات أو نظام تعبئة تلقائي.
يجب أن يطابق مصنع الأنابيب طول ورشة عمل المشتري ، وقدرة الرافعة ، ومساحة تخزين الملفات ، وإمدادات الطاقة ، وحالة الأساس ، وتدفق المواد.
تخفف المخططات الجيدة من وقت التعامل، وتحسن السلامة، وتجعل التشغيل اليومي أسهل.
تم تصميم مصنع الأنابيب هذا لإنتاج أنابيب الفولاذ المستديرة من 88.9 ملم إلى 273 ملم قطر خارجي. يجب تخصيص نطاق سمك الجدار وفقًا لجودة الفولاذ والتطبيق والقدرة على تشكيل,وتكوين اللحام.
أجل، تم تصميم الخط لإنتاج أنابيب الصلب المسالجة بالساخن لأن الشريط المسالج بالساخن لديه قوة تشكيل أعلى وخصائص سطحيةيجب أن تتطابق قسم الحجم بعناية.
نعم، يمكن أن تنتج أنابيب فولاذية محامية مستديرة للبناء، الإطارات الهيكلية، الدعم الهندسي، تصنيع الآلات، وغيرها من الاستخدامات الصناعية.يجب تأكيد المعدات المطلوبة للتفتيش والتشطيب قبل الإنتاج.
يجب على المشترين تقديم نطاق القطر الخارجي للأنابيب، نطاق سمك الجدار، نوع الصلب، عرض الملف، سرعة الإنتاج المستهدفة، التطبيق النهائي للأنابيب، إمدادات الطاقة المحلية، تخطيط ورشة العمل،والمعدات المطلوبة في الأسفل.
نعم، يمكن تخصيص الخط في تصميم التشكيل، نظام اللحام، طريقة القطع، مستوى الأتمتة، نطاق السرعة، المعدات المساعدة، والتخطيط.التخصيص مهم لأن إنتاج أنابيب ERW ذات القطر الكبير يعتمد على مجموعة المنتجات الحقيقية للمشتري وظروف المصنع.
يمكن أن تشرح هذه المقالة إدخال الحرارة لحام، ضغط الضغط، إعداد الحافة، تبريد خيط الحامية، والعيوب الحامية الشائعة.يدعم المشترين الذين يبحثون عن حلول تقنية قبل شراء مصنع الأنابيب.
يمكن لهذه المقالة أن توضح الطلب على الأنابيب المطوية المستديرة والكبيرة في الهياكل الصلبة والبنية التحتية والآلات ونقل السوائل.
هذه الصفحة يمكن أن تظهر تخطيط ورشة العمل، وتدفق العملية، وعينات الأنابيب، ونتيجة التشغيل، وتطبيق العملاء. فإنه يساعد على إثبات تجربة التصنيع الحقيقية وتحسين ثقة المشتري.
مصنع أنابيب ERW الصلب المسال الساخن لإنتاج أنابيب الصلب المستديرة 88,9 ملم 273 ملم هو حل كامل للمصنعين الذين يحتاجون إلى إنتاج أنابيب لحام ثابتة ذات قطر كبير.
يساعد على حل المشاكل الرئيسية لدقة التشكيل ، واستقرار خيط اللحام ، وطول الأنابيب ، ودقة القطع ، واستمرارية الإنتاج.
بالنسبة للمشترين، يجب أن يعتمد الاختيار الصحيح على حجم الأنبوب، وسمك الجدار، وطبقة الصلب، وهدف الإنتاج، ومعايير التطبيق، وتخطيط المصنع.
عملية إنتاج ERW Tube Mill:
وفقا للعميل المختلف، والآلات تتكون من العملية المختلفة، ولكن شركتنا وجود عملية الإنتاج القياسية كما انفجرت، وهذا هو لمراجعتك،لنفترض أن شركتك لديها حاجة خاصة، يمكننا مناقشة وصنع تصميمك الخاص.
إفتتاح الملف→ آلة القطع واللحام→ الكميل (القفص) →آلة التشكيل→ لحام HF→ آلة التحديد الحجمية→ المنشار الطائر (منشار البارد) → طاولة الإنفاذ
