خط إنتاج الأنابيب الصلبية القياسية لشركة البنك الدولي للصناعة لإنتاج الأنابيب الصناعية ذات القطر الخارجي 88.9 - 219 مم

جميع الحلول لإنتاج أنابيب الصلب

لمحة عامة عن المنتج

خط إنتاج أنابيب الفولاذ المعيارية من BIS لقطر خارجية 88.9 مم - 219 مم مصمم للمصنعين الذين يحتاجون إلى إنتاج أنابيب الفولاذ المطاومة التي تلبي متطلبات السوق الهندية ،مواصفات المشروع الصناعي، ومعايير الأبعاد المستقرة.

خط الإنتاج هذا مناسبة للأنابيب الصلبة المطاطية ذات القطر المتوسط والكبير. يمكن استخدامها للأنابيب الهيكلية، أنابيب البناء، الأنابيب الهندسية، الأنابيب الميكانيكية،وتطبيقات أنابيب الصلب الصناعية العامة.

القيمة الرئيسية لهذا الخط ليست فقط تشكيل الأنابيب واللحام. أنها توفر عملية إنتاج كاملة من إعداد لفائف الصلب إلى تشكيل، لحام عالية التردد،والفراغ النهائي من الأنابيب.

بالنسبة للعملاء الذين يستهدفون السوق الهندية ، فإن إنتاج الأنابيب المتعلقة بـ BIS يتطلب قطر أنابيب ثابت ، ومراقبة سمك الجدار ، وجودة طبقة اللحام ، والسلاسة ، ودقة القطع ،وجودة الإنتاج القابلة للتتبعولذلك، يجب اختيار الجهاز بناء على مواصفات الأنابيب، نوع المواد، سرعة الإنتاج، متطلبات التفتيش، والتطبيق النهائي.

تزويد شركة تشانغجياجانغ تشونغيو للتكنولوجيا المعدنية بتقنيات إنتاج الأنابيب الصلبة المخصصة وفقًا لمجموعة أحجام الأنابيب ، وسمك الجدار ، ودرجة الصلب ، والمتطلبات القياسية,تخطيط المصنع، وعملية الاختبار في الأسفل.

السبب

يبحث العديد من المشترين عن خط إنتاج أنابيب الفولاذ القياسي من BIS لأنهم يحتاجون إلى أنابيب يمكنها تلبية متطلبات الوصول إلى السوق أو قبول المشروع أو متطلبات جودة العملاء.

في الإنتاج الفعلي، مشاكل جودة الأنابيب عادة لا تأتي من آلة واحدة.عدم كفاية دقة القياسأو أنظمة قطع ومعالجة ضعيفة.

بالنسبة للأنابيب التي تتراوح قطرها الخارجي من 88.9 ملم إلى 219 ملم ، يجب أن يكون هيكل الماكينة أقوى من مصانع الأنابيب ذات القطر الصغير. يتطلب قطر الأنابيب الأكبر وسمك الجدار الأكبر قوة تشكيل أعلى ،هيكل الوقوف المستقر، تصميم مناسب للفولاذ، وقوة لحام كافية.

إذا لم يتم مطابقة خط الإنتاج بشكل صحيح ، قد يكون الأنابيب النهائية مشاكل مثل البيضاء ، والقطر الخارجي غير المستقر ، وانحراف خيط لحام ، والحبة الداخلية أو الخارجية الخام ، الانحناء ،جودة السطح السيئةأو طول قطع غير متسق.

بالنسبة للإنتاج المرتبط بالبنك الاستثماري البريطاني، يمكن لهذه المشاكل أن تؤثر بشكل مباشر على التفتيش وقبول العملاء وتكرار الطلبات.الحل الصحيح هو بناء خط إنتاج كامل بدلا من التعامل مع الجهاز كوحدة تشكيل أنابيب بسيطة.

الحل

هذا خط إنتاج أنابيب الصلب المعيار BIS يحل المشاكل الرئيسية لإنتاج الأنابيب المتوسطة والكبيرة القطر من خلال عملية تصنيع أنابيب ERW كاملة ومطابقة.

يبدأ الخط بتفريغ الشريط وإعداد الملفات ثم يتم ربط الشريط الصلب وتخزينه من خلال جهاز تجميعيسمح للجزء التشكيلي واللحام بالعمل بشكل مستمر ويقلل من أوقات التوقف أثناء تغيير الملف.

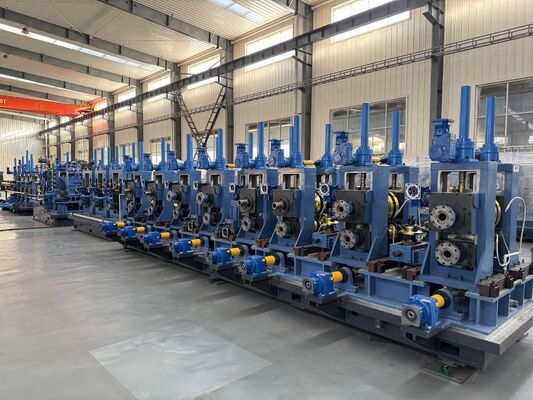

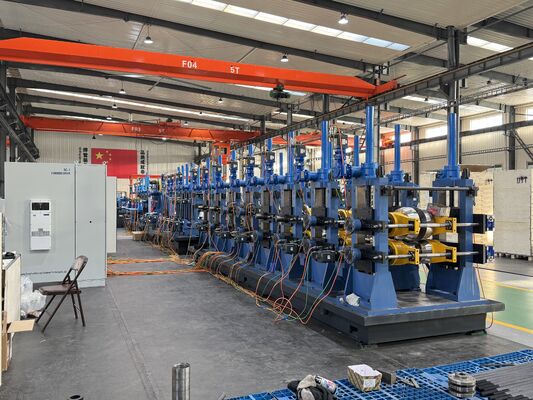

يستخدم قسم التشكيل أدوات الدقة لتشكيل الشريط الصلب تدريجياً إلى شكل أنبوب مستدير.استقرار تشكيل أمر بالغ الأهمية لأنها تؤثر على وضع خيط لحام، ودورية الأنبوب، ودقة الحجم النهائي.

نظام اللحام عالي التردد يسخن حواف الشريط ويلحنها تحت الضغط. بعد اللحام ، يمكن تكوين إزالة الكرات وتبريدها وفقًا لتطبيق الأنابيب ومتطلبات الجودة.

يصلح قسم القياس قطر الأنابيب الخارجي ويحسن اتساق الأبعاد. ثم يقطع نظام القطع الأنابيب إلى الأطوال المطلوبة ،في حين أن جدول تشغيل يدعم نقل الأنابيب النهائيةالتفتيش والجمع

للعملاء الذين يحتاجون إلى إنتاج الأنابيب المتعلقة بـ BIS ، معدات اختيارية مثل الاختبار الهيدروليكي ، اختبار التيار الدوامي ، اختبار بالموجات فوق الصوتية ، آلة مواجهة نهاية ، نظام العلامة ، نظام الوزن ،ويمكن إضافة نظام التعبئة لتحسين مراقبة الجودة ويمكن تعقبها.

طراز الآلة: ZY-219

عملية إنتاج خط إنتاج أنابيب الصلب

وفقا للعميل المختلف، والآلات تتكون من العملية المختلفة، ولكن شركتنا وجود عملية الإنتاج القياسية كما انفجرت، وهذا هو لمراجعتك،لنفترض أن شركتك لديها حاجة خاصة، يمكننا مناقشة وصنع تصميمك الخاص.

إفتتاح الملف→ آلة القطع واللحام→ الكميل (القفص) →آلة التشكيل→ لحام HF→ آلة التحديد الحجمية→ المنشار الطائر (منشار البارد) → طاولة الإنفاذ

ميزة التكنولوجيا

إنتاج الأنابيب هو صناعة تحتاج إلى آلات مؤهلة وتكنولوجيا من ذوي الخبرة لترابط معا لإنتاج المنتجات، وهذا يعني أن الآلة والخبرة هي مهمة على حد سواء،شركتنا هي فقط خط إنتاج أنابيب الصلب تصنيع الذين يستخدمون الآلة الذاتية لإنتاج أنابيب الصلب بكميات كبيرة، نحن نحسن آلة لدينا مع تشغيلها للحصول على التكنولوجيا من ذوي الخبرة. اختارنا، أنت لا تحصل فقط على الجهاز منا، أنت أيضا الحصول على التكنولوجيا من ذوي الخبرة منا.

ملخص لخط إنتاج أنابيب الصلب التطبيق

خط إنتاج أنابيب الصلب المعروف باسم خط تصنيع أنابيب الصلب ، باستخدام لحام التردد العالي والملصقات لإنتاج جميع أنواع أنابيب الصلب ، والملفات الشخصية ، إلخ.تستخدم أيضا على نطاق واسع في أنابيب البناء، أنابيب الدقة، أنابيب السيارات، السياج، مبادلة الحرارة، أنابيب الأثاث، إنتاج أنابيب الضغط، مع معدات التشطيب المناسبة، ويمكن أيضا,والأنابيب عالية المستوى وهلم جرا.

توزيع السوق

في البداية، نحن تصنيع وبيع خطوط إنتاج أنابيب الصلب في السوق المحلية فقط، خلال فتح وتطوير سياسة البلد،أيضا مع تحسين التكنولوجيا، ونحن نبدأ تصدير الآلات منذ عام 2006، والآن تم تصدير خط إنتاج أنابيب الصلب إلى أكثر من 70 بلدا، السوق الرئيسية مثل آسيا وأمريكا الشمالية وأمريكا الجنوبية،أوروباالشرق الأوسط وجنوب شرق آسيا وأفريقيا

مواصفات خط إنتاج أنابيب الصلب

وفقاً لطلبات السوق

لقد أعطيتنا النماذج القياسية كما انفجرت، وهذا هو للإشارة الخاصة بك فقط،

يمكن تعديل نطاق الإنتاج والفنية الرئيسية إذا كانت شركتك لديها متطلبات خاصة

التطبيق

إنتاج أنابيب الصلب الهيكلية

يمكن استخدام خط الإنتاج هذا لتصنيع أنابيب الصلب لبناء الهياكل والإطارات الصلبة والأعمدة والدعامات ومشاريع البناء العامة.

بالنسبة للتطبيقات الهيكلية ، فإن مستقيمية الأنابيب واستقرار سمك الجدار وجودة طبقة اللحام ووحدة القطر الخارجي مهمة للتصنيع والتركيب.

إنتاج الأنابيب الهندسية والبنية التحتية

يتم استخدام نطاق الأنابيب من 88.9 ملم إلى 219 ملم عادة في مشاريع الهندسة وأنظمة البنية التحتية والمرافق الصناعية وعمل الهياكل الصلبية على نطاق واسع.

يساعد خط الإنتاج المستقر المصنعين على تلبية طلبات المشروع المتكررة والحفاظ على جودة الأنابيب المتسقة عبر مجموعات مختلفة.

إنتاج الأنابيب الميكانيكية والمعدات

ويمكن للخط أيضا إنتاج أنابيب الصلب المطاوعة لإطارات الآلات ودعم المعدات وأنظمة النقل والمنصات الصناعية وورشات التصنيع.

بالنسبة لهذه التطبيقات ، تؤثر قوة الأنابيب ودقة الأبعاد ودقة طول القطع بشكل مباشر على كفاءة التجميع.

السوق الهندية تصنيع الأنابيب

بالنسبة للمصنعين الذين يزودون السوق الهندية ، فإن إنتاج الأنابيب المتعلقة بـ BIS يتطلب المزيد من الاهتمام بالامتثال للمعايير ، وعملية التفتيش ، وعلامة المنتجات ، واستقرار الجودة.

خط إنتاج كامل مع معدات الاختبار والتشطيب أكثر ملاءمة للعملاء الذين يرغبون في دخول أسواق أنابيب المشروع أو قنوات التوزيع أو الأسواق الصناعية طويلة الأجل.

كيف يعمل

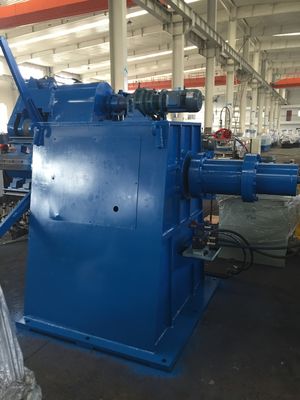

تبدأ عملية الإنتاج بتحميل لفائف الصلب. يطلق المكشوف شريط الصلب ويرسله إلى قسم القطع واللحام.

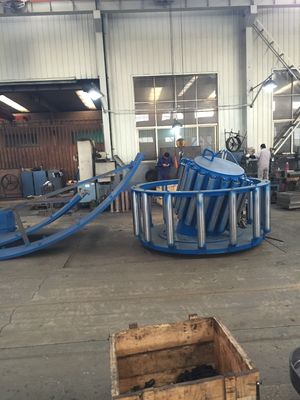

عندما يكاد يكون واحد من الملفات قد انتهى ، يتم دمج نهاية الملف القديم وبداية الملف الجديد. يحتفظ المجمع بمواد الشريط بحيث يمكن لمصنع الأنابيب الرئيسي أن يستمر في التشغيل أثناء تغيير الملف.

ثم يدخل الشريط إلى قسم التشكيل. ينحني العديد من أجهزة التشكيل تدريجياً الشريط المسطح إلى شكل أنبوب مستدير. يقلل التشكيل الصحيح من سوء محاذاة الحواف ويحسن استقرار اللحام.

بعد تشكيل، يدخل الأنبوب المفتوح قسم اللحام عالي التردد. يتم تسخين حواف الشريط وضغطها معا لإنشاء خيط لحام مستمر.

بعد اللحام ، يمر الأنابيب من خلال أقسام التبريد والحجم. تقوم أجهزة الحجم بتصحيح قطر الأنابيب الخارجي وطولها وتسامحها الأبعاد.

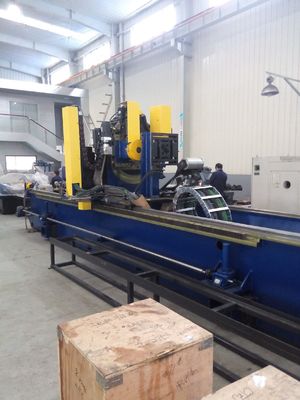

بعد ذلك يتم قطع الأنابيب إلى أطوال ثابتة بواسطة المنشار الطائر أو المنشار البارد. بعد القطع ، تنتقل الأنابيب المنتهية إلى الطاولة المستنفذة لنقلها أو فحصها أو تجميعها أو معالجتها في الأسفل.

كيف تختار

1تأكيد معيار الأنابيب ومتطلبات السوق

إذا كانت السوق المستهدفة تتطلب أنابيب الصلب ذات الصلة بـ BIS ، فيجب تخطيط خط الإنتاج مع مراقبة الجودة المناسبة ومعدات التفتيش وعملية العلامة ويمكن تتبعها.

يجب على مورّد الآلة أن يفهم ليس فقط حجم الأنابيب، ولكن أيضاً المعيار والتطبيق ومتطلبات القبول.

2تأكد من قطر الأنابيب وسمك الجدار

تم تصميم هذا الخط للأنابيب ذات القطر الخارجي 88.9 ملم - 219 ملم. ومع ذلك ، فإن سمك الجدار له تأثير كبير على قوة الجهاز ، وطاقة المحرك ، وقدرة اللحام ، وتصميم الدوال.

تتطلب الأنابيب الأكثر سمكاً أقوى مناصب التشكيل ، وقوة تشكيل أعلى ، ونظام قياس أكثر استقراراً.

3تأكدي من درجة الصلب

تتمتع الصفوف الفولاذية المختلفة بقوة مختلفة وسلوك تشكيل مختلف. قد يتطلب فولاذ الكربون والفولاذ منخفض السبائك والفولاذ الهيكلي تصميم وتركيبات لحام مختلفة.

قبل الاقتباس، يجب على العملاء تقديم نوع المواد، وقوة العائد، وقوة الشد، ومدى عرض الشريط إذا كان متاحا.

4تأكيد سرعة الإنتاج المطلوبة

سرعة أعلى يمكن أن تحسن الإنتاج، ولكن يجب أن يتطابق التراكم، حاوية HF، نظام القطع، وجبة تشغيل مع السرعة.

خط يعمل بسرعة لكنه يتوقف بشكل متكرر لن يخلق إنتاجية حقيقية. إن إنتاج مستمر مستقر أكثر أهمية من السرعة وحدها.

5تأكيد عملية الاختبار والانتهاء

بالنسبة للتطبيقات المتعلقة بـ BIS ، قد يحتاج العملاء إلى اختبار المياه ، واختبار التيار الدوامي ، واختبار الموجات فوق الصوتية ، ومواجهة النهاية ، والتمييز ، والطلاء ، والوزن ، والتعبئة.

يجب التخطيط لهذه الخيارات قبل تصميم تخطيط الآلة ، لأنها تؤثر على طول ورشة العمل واتجاه تدفق الأنابيب وتنظيم العمالة وميزانية الاستثمار.

6تأكيد تخطيط المصنع و ظروف التثبيت

خطوط إنتاج الأنابيب ذات القطر المتوسط والكبير تحتاج إلى مساحة كافية لتخزين الملفات، وتفكيكها، وتجميعها، وتشكيل طاحونة، ونظام القطع، وطاولة التشغيل، ومعالجة الأنابيب النهائية.

قبل التصميم النهائي، يجب على العميل تأكيد طول ورقة العمل، وعرض، وقدرة الرافعة، وإمدادات الطاقة، وحالة الأساس، ومساحة المشغل.

الأسئلة الشائعة

1ما معنى معيار البنك الدولي للتجارة لإنتاج أنابيب الصلب؟

يشير BIS إلى مكتب المعايير الهندية. لمصنعي أنابيب الصلب الذين يستهدفون السوق الهندية ، فإن الإنتاج المتعلق بـ BIS يتطلب عادة أبعاد أنابيب مستقرة ، وجودة لحام ، عملية اختبار ،العلامة، والامتثال للمعايير الهندية ذات الصلة أو مواصفات العملاء.

2هل يمكن لهذا خط الإنتاج أن يصنع أنابيب من 88.9 ملم إلى 219 ملم قطرها الخارجي؟

نعم. تم تصميم الخط للأنابيب الفولاذية ضمن نطاق القطر الخارجي 88.9 ملم - 219 ملم. يعتمد التكوين النهائي على سمك الجدار ، نوع الفولاذ ، السرعة المطلوبة ، وتطبيق الأنابيب.

3لماذا يختلف هذا النطاق من حجم الأنابيب عن مصانع الأنابيب الصغيرة؟

تتطلب الأنابيب من 88,9 ملم إلى 219 ملم قوة تشكيل أقوى ، ومقاعد أدوات أكبر ، وقدرة لحام أعلى ، والتحكم في الحجم أكثر استقرارا.عادة ما تكون هياكل مصنع الأنابيب الصغيرة غير مناسبة لهذه النطاق القطري.

4ما هي المعدات اللازمة إذا كان يجب أن تلبي الأنابيب متطلبات فحص المشروع؟

قد يحتاج العملاء إلى اختبار هيدرو، اختبار التيار الدوامي، اختبار الموجات فوق الصوتية، آلة مواجهة نهاية، نظام العلامة، نظام الوزن، ونظام التعبئة.التكوين الدقيق يعتمد على معيار الأنابيب والاستخدام النهائي.

5كيف أختار خط إنتاج أنابيب الفولاذ المناسب؟

يجب أن توفر نطاق قطر الأنابيب، نطاق سمك الجدار، نوع الصلب، معيار الهدف، القدرة السنوية، طول القطع، تخطيط المصنع، ومعدات الاختبار المطلوبة.يمكن للمورد تصميم خط إنتاج مناسب.

الاستنتاج

خط إنتاج أنابيب الفولاذ المعيارية من BIS لقطر خارجية 88.9 مم - 219 مم هو حل كامل للمصنعين الذين يحتاجون إلى إنتاج أنابيب فولاذية مصفحة مستقرة لمتطلبات السوق الهندية.المشاريع الصناعية، التطبيقات الهيكلية، والاستخدام الهندسي.

خط إنتاج مؤهل يجب أن لا يشكل فقط وتحاميل الأنابيب. يجب أن يدعم أيضا الامتثال للمعايير، واستقرار الأبعاد، جودة لحام، عملية الاختبار، معالجة الأنابيب النهائية،وكفاءة الإنتاج على المدى الطويل.

بالنسبة للعملاء الذين يخططون لإنتاج أنابيب الفولاذ ذات الصلة بـ BIS ، يجب أن يعتمد الاختيار الصحيح على حجم الأنابيب ، وسمك الجدار ، ومستوى المواد ، والمتطلبات القياسية ، وعملية التفتيش ،وتخطيط المصنع.
