ZY-219 API خط الأنابيب، غلاف الأنابيب، ASTM A 53 آلة طحن الأنابيب الفولاذية

المواد القابلة للتطبيق

(1) شريط فولاذي مدلفن على البارد

(2) المواد: فولاذ منخفض الكربون، فولاذ منخفض السبائك δs ≥345Mpa، δb ≥610Mpa

(3) سمك الشريط الفولاذي: 2.0-8.0 مم

(4) عرض الشريط الفولاذي: 280-690 م

(5) معرف لفائف الصلب: Φ450-Φ610mm

(6) القطر الخارجي للملف الفولاذي: Φ800-Φ2100mm

(7) أقصى وزن للملف: 12000 كجم

نطاق أبعاد معالجة الأنابيب الفولاذية

(1) التطوير التنظيمي: Φ88.9-Φ219mm

(2) سمك الجدار: 2.0 مم -8.0 مم

(3) الطول: 4-12 م

نظرة عامة على المنتج

تم تصميم معدات مطحنة الأنابيب الفولاذية ASTM A53 ERW 120M/Min للإنتاج المستمر للأنابيب الفولاذية الملحومة عالية التردد المستخدمة في نقل السوائل، والهياكل الميكانيكية، والبناء، وأنظمة الحماية من الحرائق، والأنابيب الصناعية العامة.

خط الإنتاج هذا مناسب للفولاذ الكربوني، الفولاذ الأسود، الفولاذ المجلفن بالغمس الساخن، الفولاذ المدلفن على البارد، وشريط الفولاذ المدلفن على الساخن. إنها مناسبة بشكل خاص للمصنعين الذين يحتاجون إلى تشكيل مستقر للأنابيب، وجودة وصلة لحام موثوقة، وإنتاج عالي السرعة لأسواق الأنابيب ذات الصلة بـ ASTM A53.

من أجل الدقة الاحترافية، يتم استخدام ASTM A53 بشكل أساسي للأنابيب الفولاذية المجلفنة السوداء والساخنة، وليس الأنابيب الفولاذية المقاومة للصدأ النموذجية. إذا كان المنتج المستهدف للعميل هو أنابيب الفولاذ المقاوم للصدأ، فيجب فحص تكوين الماكينة والمعايير المطبقة بشكل منفصل، مثل ASTM A312 لأنابيب الفولاذ المقاوم للصدأ الأوستنيتي.

مشكلة

يرغب العديد من مصنعي الأنابيب في دخول الأسواق المرتبطة بـ ASTM لكنهم يواجهون جودة أنابيب غير مستقرة أثناء الإنتاج عالي السرعة.

تشمل المشاكل الشائعة ضعف قوة اللحام، والقطر الخارجي غير المستقر، والنتوءات المفرطة، وطول القطع غير الدقيق، وانخفاض سرعة الإنتاج، وارتفاع معدل الخردة أثناء تغيير الملف أو تغيير الحجم.

عندما تصل سرعة الإنتاج إلى 120M/Min، فإن المشاكل الصغيرة في تغذية الشريط، زاوية التشكيل، حرارة اللحام، ضغط الضغط، التبريد، والتحجيم يمكن أن تصبح بسرعة مخاطر كبيرة على الجودة.

إجابة واضحة

لا ينبغي لطاحونة الأنابيب المؤهلة ASTM A53 أن تنتج الأنابيب المستديرة بسرعة عالية فقط. يجب أن يتحكم في إعداد الشريط، واستقرار التشكيل، وجودة اللحام المتفجرات من مخلفات الحرب، ودقة التحجيم، ودقة القطع، وتوافق الفحص طوال عملية الإنتاج بأكملها.

سبب

يتطلب إنتاج الأنابيب ذات الصلة بـ ASTM A53 تشكيلًا ثابتًا للمواد وجودة لحام طولية موثوقة.

إذا لم يتم تصميم بكرات التشكيل بشكل صحيح، فقد لا تلتقي حواف الشريط بالتساوي قبل اللحام. يمكن أن يتسبب ذلك في ترابط اللحام غير المستقر، ومشاكل في نتوءات داخلية، وتشوه الأنبوب بعد التبريد.

يتطلب اللحام عالي التردد أيضًا تحكمًا دقيقًا في قوة اللحام والسرعة والزاوية V وقوة الضغط وحالة التبريد. عندما لا يتم مطابقة أي من هذه العوامل، قد يجتاز الأنبوب الفحص البصري ولكنه يفشل في الضغط أو الثني أو الخيط أو الحز أو التثبيت في اتجاه مجرى النهر.

بالنسبة للإنتاج عالي السرعة، يعد التعامل مع الملف أمرًا بالغ الأهمية أيضًا. بدون نظام تراكم مستقر، قد يتوقف قسم التشكيل واللحام أثناء تغيير الملف. وهذا يزيد من هدر إعادة التشغيل ويقلل من كفاءة الإنتاج الحقيقية.

هناك مشكلة شائعة أخرى وهي اختيار المعدات بالسرعة القصوى فقط. إن طاحونة الأنابيب 120M / Min تكون ذات معنى فقط عندما يكون حجم الأنبوب، سمك الجدار، درجة المادة، قوة اللحام، ونظام القطع متطابقين بشكل صحيح.

حل

توفر معدات مطحنة الأنابيب الفولاذية ASTM A53 ERW حلاً كاملاً لإنتاج الأنابيب الملحومة من لفائف الصلب إلى الأنابيب النهائية.

يشتمل الخط الكامل عادةً على آلة تفكيك اللفة، وآلة القص واللحام النهائي، ومراكم الشريط، ومطحنة التشكيل، ونظام اللحام عالي التردد، ووحدة إزالة حبة اللحام، وقسم التبريد، ومطحنة التحجيم، ووحدة التقويم، والمنشار الطائر أو المنشار البارد، وطاولة التشغيل، ومعدات الفحص الاختيارية.

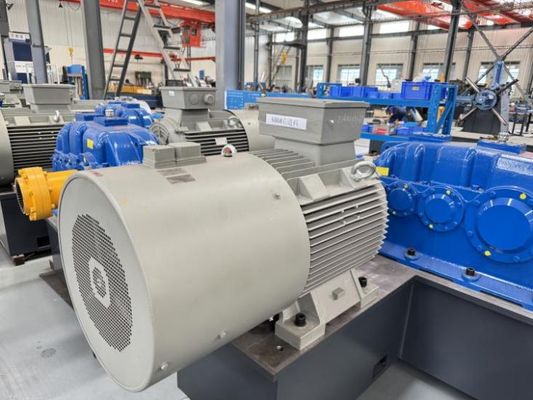

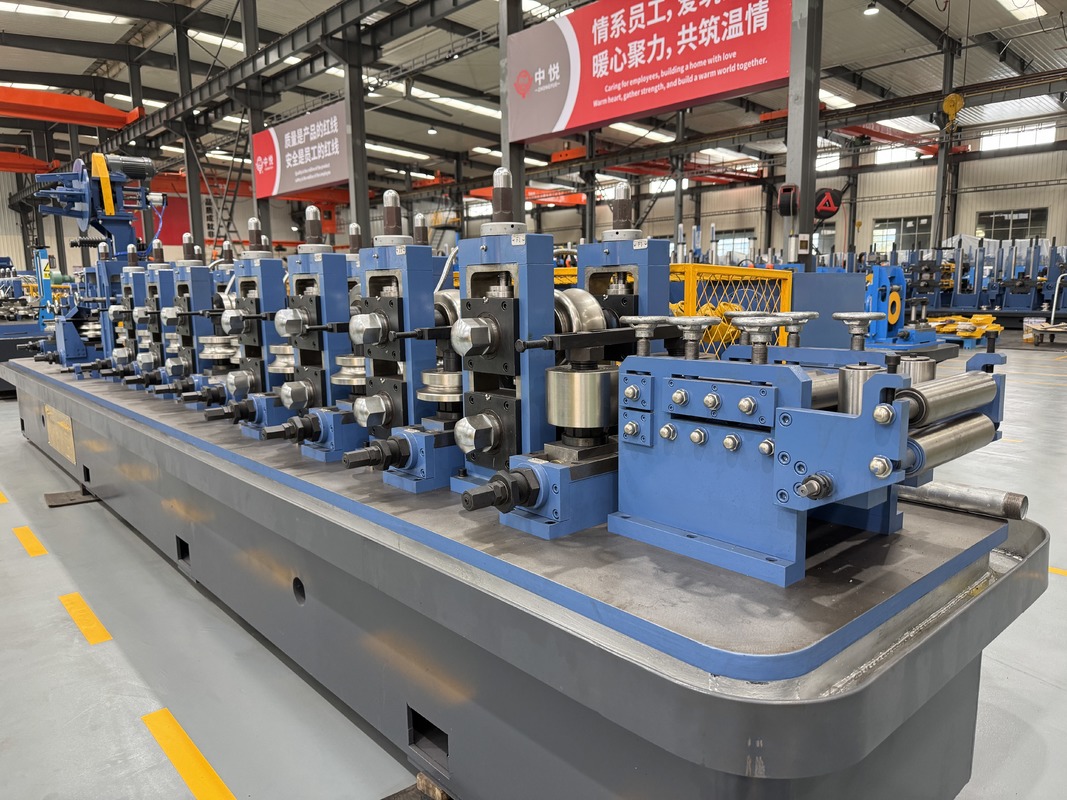

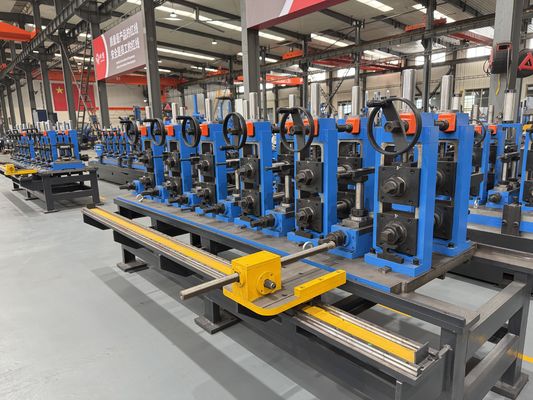

يقوم قسم التشكيل بثني الشريط الفولاذي تدريجيًا إلى شكل أنبوب دائري من خلال حوامل لفة متعددة. تضمن عملية التشكيل المستقرة دخول حواف الشريط إلى نقطة اللحام بمحاذاة صحيحة.

تقوم وحدة اللحام ذات التردد العالي بتسخين حواف الشريط وإكمال اللحام الطولي من خلال لفات الضغط. يتم استخدام هذه العملية على نطاق واسع لإنتاج الأنابيب الفولاذية ERW لأنها تدعم الإنتاج المستمر والكفاءة العالية وجودة اللحام المستقرة.

يتحكم قسم التحجيم في القطر الخارجي النهائي، والاستدارة، والاستقامة للأنبوب النهائي. بالنسبة للتطبيقات ذات الصلة بـ ASTM A53، يعد هذا القسم مهمًا لأن اتساق الأبعاد يؤثر على الخيوط، والحز، والاقتران، والتركيب، وأداء الضغط.

بالنسبة للعملاء الذين يستهدفون أسواقًا عالية الجودة، يمكن تجهيز خط الإنتاج باختبار التيار الدوامي عبر الإنترنت، والاختبار بالموجات فوق الصوتية، والاختبار الهيدروستاتيكي، وأنظمة المواجهة النهائية، ووضع العلامات التلقائية، والتجميع، والتعبئة.

يمكن لتكنولوجيا معدات التعدين Zhongyue تصميم مطحنة الأنابيب وفقًا لنطاق حجم الأنبوب للعميل، وسمك الجدار، ودرجة الفولاذ، والإنتاج السنوي، وتخطيط ورشة العمل، وإمدادات الطاقة، ومتطلبات السوق المستهدفة.

تحديد

المعلمات التالية هي المواصفات المرجعية لمعدات مطحنة الأنابيب الفولاذية ASTM A53 ERW. يجب تأكيد التكوين النهائي وفقًا لحجم الأنبوب، وسمك الجدار، ودرجة الفولاذ، ومعايير الإنتاج، والإخراج المطلوب.

طلب

إن معدات مطحنة الأنابيب هذه مناسبة للمصانع التي تنتج الأنابيب الفولاذية الملحومة لنقل السوائل، الهياكل الميكانيكية، والاستخدام الصناعي العام.

خطوط المياه والغاز والبخار والهواء

تُستخدم الأنابيب ذات الصلة بـ ASTM A53 على نطاق واسع في تطبيقات نقل السوائل العادية مثل خطوط الماء والغاز والبخار والهواء.

بالنسبة لهذه التطبيقات، يعد استقرار وصلة اللحام، واستدارة الأنابيب، والتحكم في الأبعاد أمرًا ضروريًا للتوصيل الآمن والتركيب الموثوق.

خدمات الحماية من الحرائق والبناء

تُستخدم الأنابيب الفولاذية ERW بشكل شائع في أنظمة الحماية من الحرائق، وخطوط أنابيب الرش، وخطوط أنابيب خدمات البناء، ومشاريع المرافق العامة.

غالبًا ما تتطلب هذه الأسواق قطرًا ثابتًا للأنبوب، وأطراف قطع نظيفة، وتوافقًا مع الخيوط أو الحز.

التطبيقات الميكانيكية والهيكلية

يمكن لمطحنة الأنابيب أيضًا إنتاج أنابيب فولاذية للإطارات الميكانيكية، ودعم المعدات، والدرابزين، وأجزاء السقالات، والاستخدامات الهيكلية العامة.

بالنسبة لهذه التطبيقات، يساعد الاستقامة واتساق درزات اللحام على تحسين كفاءة التصنيع.

إنتاج الأنابيب المجلفنة

عند دمجه مع المواد الخام المناسبة والمعالجة النهائية، يمكن للخط أن يدعم إنتاج الأنابيب المجلفنة للتطبيقات المقاومة للتآكل.

تستخدم الأنابيب الفولاذية المجلفنة على نطاق واسع في البناء والمرافق الزراعية والأسوار وأنظمة الأنابيب الخارجية.

كيف يعمل

تبدأ عملية الإنتاج بتحميل لفائف الصلب. تقوم آلة فك اللفة بحمل وتغذية الشريط الفولاذي إلى خط الإنتاج.

تقوم ماكينة اللحام والقص بتوصيل ذيل ملف واحد برأس الملف التالي. وهذا يقلل من وقت التوقف عن العمل ويحافظ على استمرارية الإنتاج.

يقوم المجمع بتخزين مادة الشريط بحيث يمكن لقسم التشكيل واللحام الاستمرار في العمل أثناء تغيير الملف. وهذا مهم بشكل خاص لخطوط الإنتاج عالية السرعة.

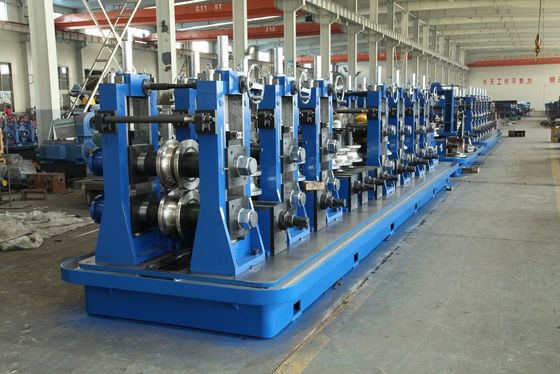

تقوم مطحنة التشكيل بتشكيل الشريط المسطح تدريجيًا إلى أنبوب دائري. يضمن تصميم تمرير اللفة الصحيح محاذاة الحافة بشكل ثابت قبل اللحام.

يقوم نظام اللحام عالي التردد بتسخين حواف الشريط بسرعة. تقوم بكرات الضغط بالضغط على الحواف الساخنة معًا لتشكيل خط لحام طولي قوي.

بعد اللحام، تتم إزالة الخرزة الخارجية، ويمر الأنبوب عبر أقسام التبريد والتحجيم. تتحكم مطحنة التحجيم في القطر النهائي، والاستدارة، والاستقامة.

وأخيرًا، يتم قطع الأنبوب إلى أطوال ثابتة بواسطة المنشار الطائر أو المنشار البارد. ينتقل الأنبوب النهائي إلى طاولة التنفيذ للفحص أو التجميع أو التجميع أو المعالجة الإضافية.

كيفية الاختيار

1. قم بتأكيد معيار الأنابيب الحقيقي

قبل اختيار الماكينة، تأكد مما إذا كان المنتج النهائي هو أنابيب الصلب الكربوني ASTM A53، أو الأنابيب الفولاذية المجلفنة، أو الأنابيب الفولاذية المقاومة للصدأ.

إذا كان المنتج المستهدف عبارة عن أنابيب من الفولاذ المقاوم للصدأ، فقد لا يكون ASTM A53 هو المعيار الصحيح. يجب على العميل تأكيد ما إذا كان ASTM A312 أو معيار آخر من الفولاذ المقاوم للصدأ مطلوبًا.

2. تأكد من قطر الأنبوب وسمك الجدار

قطر الأنبوب وسمك الجدار يحددان نموذج المطحنة، وتشكيل قوة الحامل، وقوة المحرك، وقوة اللحام، ونظام القطع، وسرعة الإنتاج.

لا يمكن استخدام الآلة المصممة للأنابيب الصغيرة ذات الجدران الرقيقة مباشرة لإنتاج الأنابيب ذات الجدران السميكة الكبيرة.

3. تطابق السرعة مع نطاق المنتج

يمكن تحقيق سرعة 120M/Min في ظل ظروف مناسبة، عادةً للأنابيب ذات القطر الأصغر والأنابيب الرقيقة.

بالنسبة للأنابيب ذات القطر الأكبر أو الأنابيب السميكة، قد تكون سرعة الإنتاج العملية أقل لأنه يجب التحكم في قوة التشكيل ومدخلات حرارة اللحام ووقت التبريد واستقرار القطع.

4. حدد قوة اللحام المناسبة

يجب أن تتوافق قوة اللحام عالية التردد مع حجم الأنبوب وسمك الجدار ودرجة المادة وسرعة الخط.

قد تؤدي قوة اللحام غير الكافية إلى ضعف رابطة اللحام. قد تتسبب قوة اللحام المفرطة في ارتفاع درجة الحرارة، ونتوءات كبيرة، وجودة التماس غير المستقرة.

5. اختر نظام القطع الصحيح

المنشار الطائر مناسب للإنتاج المستمر عالي السرعة وقطع الأنابيب العامة.

يوصى بالمنشار البارد عندما يحتاج العميل إلى سطح قطع أفضل، ونتوءات أقل، ودقة قطع أعلى، وتحسين أداء الخيوط أو الحز.

6. تخطيط معدات الفحص والاختبار

إذا تم استخدام الأنبوب للتطبيقات المتعلقة بالضغط أو التصدير، فيجب مراعاة أنظمة الفحص الاختيارية.

تشمل الخيارات الشائعة اختبار التيار الدوامي، والاختبار بالموجات فوق الصوتية، والاختبار الهيدروستاتيكي، والفحص النهائي، ووضع العلامات، والتجميع التلقائي.

التعليمات

1. هل ASTM A53 هو معيار أنابيب الفولاذ المقاوم للصدأ؟

رقم ASTM A53 يستخدم بشكل أساسي للأنابيب الفولاذية المجلفنة السوداء أو الملحومة بالغمس الساخن.

إذا كان العميل يريد إنتاج أنابيب الفولاذ المقاوم للصدأ، فيجب تأكيد المعيار المطبق بشكل منفصل، مثل ASTM A312 لأنابيب الفولاذ المقاوم للصدأ الأوستنيتي.

2. هل يمكن لهذه الآلة إنتاج الأنابيب الملحومة ASTM A53؟

نعم. يمكن تكوين الماكينة لإنتاج الأنابيب الملحومة ERW ذات الصلة بـ ASTM A53.

يعتمد الامتثال النهائي على المواد الخام، وحجم الأنبوب، وسمك الجدار، وجودة اللحام، وتحمل الأبعاد، وعملية الفحص، ومتطلبات الاختبار.

3. هل يمكن للخط أن يصل إلى 120M/Min حقًا؟

نعم، يمكن تحقيق 120M/Min في ظل حجم الأنبوب المناسب، وسمك الجدار، ودرجة الفولاذ، وظروف القطع.

بالنسبة لأنابيب الجدار ذات القطر الأكبر أو السميك، يجب تعديل السرعة العملية لضمان جودة اللحام واستقرار الأبعاد.

4. ما هي المعلومات المطلوبة قبل الاقتباس؟

تتضمن المعلومات الرئيسية نطاق قطر الأنبوب، ونطاق سمك الجدار، ودرجة الفولاذ، ومعيار الأنبوب، وسرعة الإنتاج، والقدرة السنوية، وإمدادات الطاقة، وتخطيط ورشة العمل، وطول القطع، ومتطلبات الفحص.

ستساعد رسومات الأنابيب النهائية أو معايير السوق المستهدفة في جعل عرض الأسعار أكثر دقة.

5. هل يمكن تخصيص الجهاز؟

نعم. يمكن تخصيص الماكينة وفقًا لحجم الأنبوب والمواد وسمك الجدار وسرعة الخط وقوة اللحام ومستوى الأتمتة وطريقة القطع ومعدات الفحص وتصميم ورشة العمل.

يمكن لتكنولوجيا معدات التعدين Zhongyue توفير التكوين الفني، وتصميم التخطيط، وتخطيط خط الإنتاج، وتوجيه التثبيت، ودعم ما بعد البيع لمشاريع مطحنة أنابيب التصدير.
