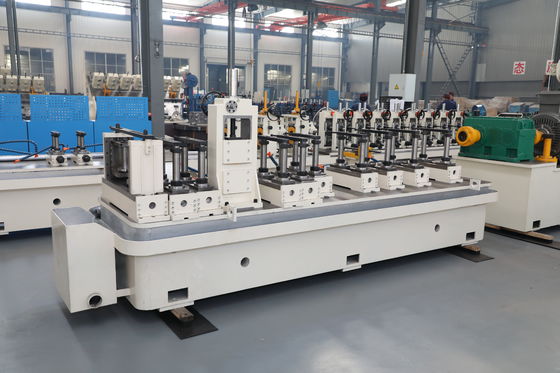

آلة لف الأنبوب من 12 إلى 76 مم لتطبيقات تصنيع أنابيب الأثاث والأنابيب الأساسية

نظرة عامة على المنتج

الآلة لف الأنبوب لأنابيب الأثاث وصناعة الأنابيب الأساسيةتم تصميمه للمصنعين الذين يحتاجون إلى تشكيل أنبوب ثابت، وإعداد لحام موثوق، وإنتاج مستمر لأنابيب الأثاث، والأنابيب الأساسية، والأنابيب المزخرفة، والأنابيب الهيكلية الخفيفة.

هذه الصفحة لا تقدم فقط آلة.
وهو يشرح مشاكل الإنتاج التي تحلها هذه المعدات، وكيفية سير العملية، وكيف يمكن للمشترين اختيار التكوين الصحيح لمصنعهم.

مشكلة

غالبًا ما يواجه منتجو أنابيب الأثاث والأنابيب الأساسية ثلاث مشكلات عملية:

حجم الأنبوب غير مستقر أثناء الإنتاج المستمر.
يستغرق تعديل اللفة الكثير من الوقت عند تغيير المواصفات.
العيوب السطحية تزيد الخردة وتقلل الربح.

بالنسبة للمشترين، السؤال الحقيقي ليس فقط "ما هو سعر الآلة؟"
والسؤال الأهم هو:

هل يمكن لآلة لف الأنابيب هذه أن تنتج أنابيب مستقرة مع وقت توقف أقل ونفايات أقل؟

تعتمد الإجابة على هيكل التشكيل، وتصميم اللفة، وإعداد اللحام، ودقة القطع، ومستوى الأتمتة.

سبب

لماذا يصبح إنتاج الأنابيب غير مستقر؟

إن دحرجة الأنبوب هي عملية تشكيل معدنية مستمرة.
يتم تشكيل الشريط الفولاذي المسطح تدريجيًا إلى أنبوب دائري أو مربع أو مستطيل من خلال عدة حوامل تشكيل.

إذا لم يتم توزيع قوة التشكيل بالتساوي، فقد يكون للأنبوب موجات حافة، أو التواء، أو استدارة سيئة، أو طبقات لحام غير مستقرة.

الأسباب الشائعة لضعف جودة الأنبوب

قد يؤدي تصميم اللفة غير الصحيح إلى تشوه الشريط بسرعة كبيرة.
قد يتسبب ذلك في حدوث خدوش أو تجاعيد أو شكل غير متساوي للأنبوب.

قد يؤدي ضعف هيكل الماكينة إلى حدوث اهتزاز عند السرعة العالية.
وهذا يؤثر على استقامة الأنبوب واستقرار اللحام.

يؤدي الضبط اليدوي أيضًا إلى إنشاء اختلافات في الجودة بين المشغلين.
عندما تعتمد الماكينة كثيرًا على خبرة المشغل، فإن كل تغيير في الحجم قد يؤدي إلى مخاطر إنتاجية جديدة.

لماذا يصبح التوقف تكلفة مخفية

بالنسبة لمصانع أنابيب الأثاث، غالبًا ما تتغير أحجام المنتجات بشكل متكرر.
قد ينتج أحد المصانع أنابيب الكراسي في الصباح وأنابيب إطار الطاولة في فترة ما بعد الظهر.

إذا استغرق تغيير اللفة وتعديلها عدة ساعات، فإن المصنع يفقد وقت الإنتاج كل يوم.
وهذا يقلل بشكل مباشر من الإنتاج السنوي ويزيد من تكلفة العمالة.

حل

حل لف الأنبوب المستقر لأنابيب الأثاث وإنتاج الأنابيب الأساسية

الحل هو استخدام آلة لف الأنابيب ذات الإطار الصلب، وحوامل التشكيل الدقيقة، وتصميم اللفة الأمثل، ونظام عملي للتغيير السريع.

تم تصميم هذا الجهاز لمساعدة الشركات المصنعة على تحسين:

استقرار الإنتاج.
اتساق حجم الأنبوب.
جودة السطح.
تحضير اللحام.
كفاءة تغيير المواصفات.

نقاط الحل الرئيسية

يقوم قسم التشكيل بثني الشريط الفولاذي تدريجيًا إلى شكل الأنبوب المطلوب.
وهذا يقلل من التشوه المفاجئ ويحمي سطح الأنبوب.

يقوم قسم التحجيم بتصحيح أبعاد الأنبوب النهائية بعد اللحام.
وهذا يساعد على تحسين الاستدارة والاستقامة ودقة الأبعاد.

يمكن تكوين نظام التحكم من خلال تشغيل PLC وHMI.
يمكن للمشغلين مراقبة سرعة الخط، وحالة الإنتاج، ومعلومات الأخطاء الأساسية من لوحة التحكم.

بالنسبة للمصانع ذات التغييرات المتكررة في المواصفات، يمكن لنظام لفة التغيير السريع تقليل وقت التعديل وتحسين إمكانية التكرار.

خاتمة:
لا ينبغي لآلة لف الأنابيب الجيدة أن تقوم بتشكيل الأنابيب الفولاذية فقط.
وينبغي أن يساعد المصنع على تقليل النفايات، وتقصير وقت التوقف عن العمل، والحفاظ على استقرار جودة الإنتاج.

تحديد

يجب تأكيد المواصفات النهائية وفقًا لرسم الأنبوب الخاص بالمشتري، ومواد الشريط الفولاذي، والقدرة الإنتاجية، وتخطيط المصنع.

طلب

تصنيع أنابيب الأثاث

هذه الآلة مناسبة لإنتاج الأنابيب المستخدمة في:

إطارات الكرسي.
أرجل الطاولة.
إطارات السرير.
هياكل الأريكة.
أنظمة الرف.
إطارات الأثاث المكتبي.

تتطلب أنابيب الأثاث عادةً جودة سطح أملس وأبعاد ثابتة.
إذا كان حجم الأنبوب غير متناسق، فقد يصبح اللحام واللكم والثني والتجميع صعبًا.

صنع الأنابيب الأساسية

يمكن أيضًا استخدام الآلة لإنتاج الأنابيب الأساسية، خاصة عندما يحتاج العميل إلى إنتاج مستمر واستقامة الأنبوب المستقرة.

تُستخدم الأنابيب الأساسية بشكل شائع في التعبئة والتغليف ودعم لفة الورق ودعم لفة النسيج وتطبيقات اللف الصناعية.

بالنسبة لهذا التطبيق، تعد استقامة الأنبوب والقطر الثابت أمرًا مهمًا لأنهما يؤثران على أداء التحميل والتعبئة في اتجاه مجرى النهر.

الأنابيب الزخرفية والهيكلية الخفيفة

يمكن للمعدات أيضًا إنتاج أنابيب زخرفية للهياكل الداخلية، ورفوف العرض، والدرابزين، ومنتجات البناء الخفيفة.

بالنسبة للأنابيب المزخرفة، تعتبر حماية السطح ذات أهمية خاصة.
تساعد عملية التشكيل المستقرة على تقليل الخدوش والعيوب المرئية.

لماذا يهم تصميم رول

يؤثر تصميم اللفة بشكل مباشر على جودة الأنبوب.
إذا كانت زاوية التشكيل عدوانية جدًا، فقد يتشقق الشريط أو يتجعد أو يفقد دقة الشكل.

تصميم تمرير لفة معقول يوزع ضغط التشكيل تدريجيًا.
وهذا يساعد على تحسين جودة السطح، واستقرار اللحام، واتساق أبعاد الأنبوب.

خاتمة:
مبدأ العمل بسيط، لكن نتيجة الإنتاج تعتمد بشكل كبير على صلابة الماكينة، ودقة اللف، وإعداد اللحام، والتحكم السهل للمشغل.

كيفية الاختيار

1. اختر وفقًا لحجم الأنبوب

الخطوة الأولى هي التأكد من قطر الأنبوب، حجم الأنبوب المربع، حجم الأنبوب المستطيل، وسمك الجدار.

على سبيل المثال، لا يحتاج المصنع الذي ينتج أنابيب أثاث صغيرة إلى نفس هيكل الآلة الذي يحتاجه المصنع الذي ينتج أنابيب صناعية أكثر سمكًا.

2. اختر وفقًا للمادة

يتميز الفولاذ الكربوني والفولاذ المجلفن والفولاذ المقاوم للصدأ بخصائص تشكيل مختلفة.

يتطلب الفولاذ المجلفن حماية أفضل للسطح.
قد يتطلب الفولاذ المقاوم للصدأ تصميمًا أكثر دقة للفة لتجنب الخدوش.

3. اختر وفقًا لسرعة الإنتاج

السرعة العالية ليست دائمًا الخيار الأفضل.
يجب أن تتوافق السرعة الصحيحة مع حجم الأنبوب وسمك المادة واستقرار اللحام ودقة القطع.

بالنسبة لإنتاج أنابيب الأثاث، عادة ما تكون الجودة المستقرة أكثر أهمية من السرعة القصوى.

4. اختر وفقًا لتكرار تغيير الحجم

إذا كان المصنع ينتج العديد من مواصفات الأنابيب، يوصى بنظام التغيير السريع.

إذا كان المصنع ينتج حجمًا ثابتًا واحدًا أو حجمين فقط لفترة طويلة، فقد يكون التكوين القياسي أكثر اقتصادا.

5. اختر وفقًا لمستوى الأتمتة

الخط شبه الأوتوماتيكي مناسب للمصانع ذات المشغلين ذوي الخبرة وميزانيات الاستثمار المنخفضة.

يعد التكوين التلقائي بالكامل أفضل للمصانع التي تحتاج إلى كفاءة أعلى، وتعديل قابل للتكرار، واعتماد أقل على التشغيل اليدوي.

6. اختر وفقًا لتخطيط المصنع

قبل الشراء، يجب على المشتري التأكد من طول ورشة العمل، سعة الرافعة، مصدر الطاقة، حالة الأساس، واتجاه تدفق المواد.

التصميم الجيد يقلل من وقت المناولة ويحسن كفاءة الإنتاج.

معلومات حول قدرة الشركة والثقة

شركة Zhangjiagang Zhongyue لتكنولوجيا معدات المعادن المحدودةتوفر حلولًا مخصصة لمطحنة الأنابيب وآلة لف الأنابيب لتطبيقات إنتاج الأنابيب المختلفة.

تتضمن عمليتنا الهندسية عادةً ما يلي:

تحليل حجم الأنبوب.
تأكيد سمك المادة.
تخطيط الطاقة الإنتاجية.
تصميم تكوين الآلة.
دعم تخطيط المصنع.
إرشادات التثبيت.
تدريب المشغلين.
الدعم الفني بعد البيع.

لا يتم نسخ تكوين الجهاز من طراز ثابت واحد.
يتم تحديده وفقًا لهدف الإنتاج الحقيقي للعميل وسيناريو التطبيق.

وهذا يساعد المشترين على تجنب المعدات التي تعاني من نقص الطاقة، والتكوين غير الضروري، واختناقات الإنتاج المستقبلية.

التعليمات

1. ما هي آلة لف الأنبوب المستخدمة؟

يتم استخدام آلة لف الأنابيب لتشكيل الشريط الفولاذي إلى أنابيب مستديرة، مربعة، أو مستطيلة من خلال تشكيل اللف المستمر.

بالنسبة لتطبيقات أنابيب الأثاث والأنابيب الأساسية، فإنها تساعد في إنتاج أنابيب مستقرة للإطارات والدعامات والهياكل الزخرفية والنوى الصناعية.

2. هل يمكن لآلة واحدة إنتاج كل من أنابيب الأثاث والأنابيب الأساسية؟

نعم، يمكن لآلة واحدة إنتاج أنواع مختلفة من الأنابيب إذا كان حجم الأنبوب وسمك الجدار ونطاق المواد ضمن القدرة التصميمية للآلة.

ومع ذلك، يجب تحديد أدوات اللف وتكوينها وفقًا لمجموعة المنتجات المطلوبة.

3. كيف أعرف النموذج المناسب لمصنعي؟

يجب عليك توفير قطر الأنبوب، وحجم الأنبوب المربع، وسمك الجدار، ونوع المادة، ومتطلبات سرعة الإنتاج، وهدف الإنتاج السنوي.

مع هذه التفاصيل، يمكن للمهندسين أن يوصيوا بهيكل التشكيل المناسب، نظام اللحام، طريقة القطع، ومستوى التشغيل الآلي.

4. ما الذي يؤثر على جودة الأنبوب النهائي؟

تتأثر جودة الأنبوب النهائي بشكل أساسي بجودة الشريط، وتصميم اللفة، ودقة التشكيل، واستقرار اللحام، ودقة قسم التحجيم، ودقة القطع.

يؤثر تعديل المشغل وصيانته أيضًا على أداء الإنتاج على المدى الطويل.

5. هل نظام التغيير السريع ضروري؟

يوصى باستخدام نظام التغيير السريع إذا كان المصنع الخاص بك ينتج العديد من أحجام الأنابيب ويغير المواصفات بشكل متكرر.

إذا كان إنتاجك يركز على حجم أنبوب ثابت واحد، فقد يكون نظام تغيير اللفة القياسي كافيًا.

آلة لف الأنبوب مقاس 1.5 بوصة لآلة تصنيع الأنابيب الأوتوماتيكية للأثاث

1: المعلمات التقنية الرئيسية لآلة تصنيع الأنبوب ZY32

2: تدفق الإنتاج الأساسي

آلة فك اللفة ← آلة القص واللحام ← المركم (القفص) ← آلة التشكيل ← لحام HF ← آلة التحجيم ← المنشار الطائر (المنشار البارد) ← طاولة النفاد ←

يعتمد تدفق الإنتاج أعلاه على المعيار، وفقًا لمعايير مختلفة للأنبوب، وقد يضيف آلة اختبار هيدرو، وآلة مواجهة النهاية، ومعدات اختبار العلاج بالصدمات الكهربائية وما إلى ذلك.

3: توزيع السوق

في البداية، نقوم بتصنيع وبيع آلات تصنيع الأنابيب الفولاذية في السوق المحلية فقط، خلال افتتاح وتطوير سياسة الدولة، وأيضًا مع تحسين التكنولوجيا، بدأنا تصدير الآلات منذ عام 2006، والآن تم تصدير آلة تصنيع الأنابيب الفولاذية إلى أكثر من 70 دولة، السوق الرئيسية مثل آسيا وأمريكا الشمالية وأمريكا الجنوبية وأوروبا والشرق الأوسط وجنوب شرق آسيا وأفريقيا. لقد أصبحنا مشهورين في السوق العالمية.

4: الميزة التقنية

إن إنتاج الأنابيب هو صناعة تحتاج إلى ربط آلات مؤهلة وتكنولوجيا ذات خبرة معًا لإنتاج المنتجات، وهذا يعني أن الماكينة والخبرة مهمتان، وشركتنا هي فقط شركة تصنيع آلات تصنيع الأنابيب الفولاذية التي تستخدم الآلة الذاتية لإنتاج أنابيب الصلب بكميات كبيرة، ونحن نعمل على تحسين آلتنا من خلال تشغيلها للحصول على التكنولوجيا ذات الخبرة. اختر لنا، فأنت لا تحصل على الجهاز منا فحسب، بل ستحصل أيضًا على التكنولوجيا من ذوي الخبرة منا.

5: مواصفات آلة صنع الأنبوب

وفقا لمتطلبات السوق. لقد حصلنا على النماذج القياسية كما هي، وهذا للرجوع إليها فقط، ويمكن تعديل نطاق الإنتاج والتقنية الرئيسية لنفترض أن شركتك لديها متطلبات خاصة.

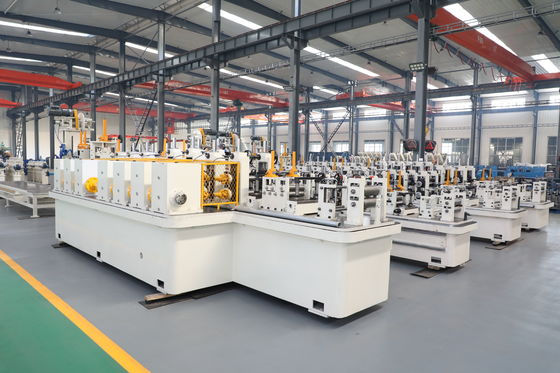

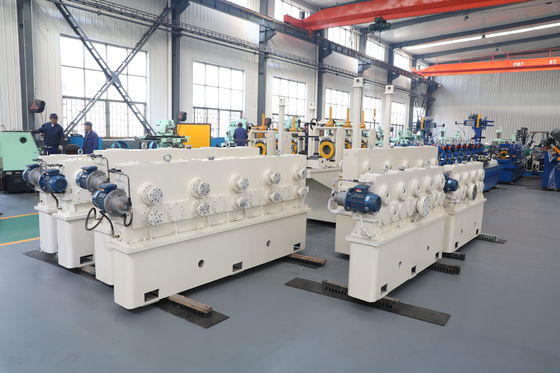

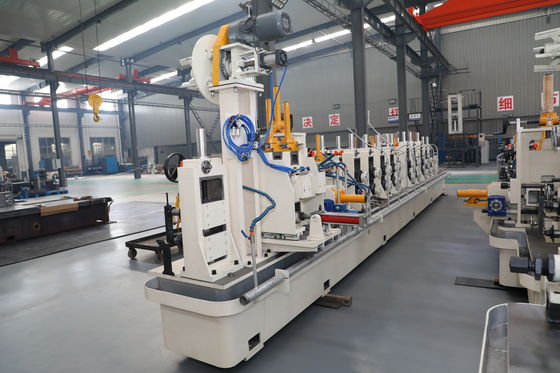

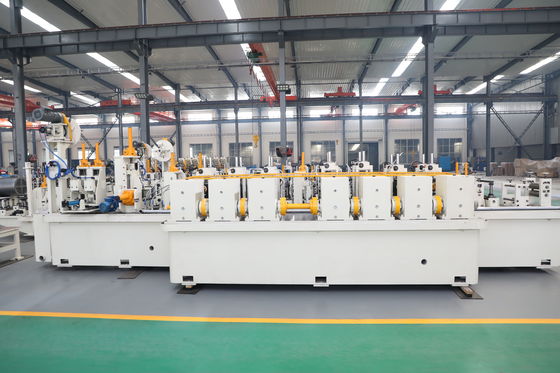

6: مرجع الصورة
