تفاصيل المنتج:
|
| نوع اللحام: | لحام عالي التردد | طلب: | البناء والأثاث ونقل النفط والغاز |
|---|---|---|---|
| نوع التشكيل: | تشكيل بواسطة بكرات | ميزة: | سرعة عالية ودقة عالية |
| متطلبات خاصة: | يمكن أن يكون التصميم حسب متطلبات العميل | ||
| إبراز: | SS آلة أنبوب مطحنة,لفة تشكيل آلة |
||
آلة تشكيل الأنبوب 114- 406 مم لإنتاج أنابيب المياه والغاز، وتصنيع الأنابيب API
مواصفات آلة تشكيل الأنبوب
1. أنبوب OD (دائري): 114 مم - 406 مم
2. سمك الجدار: 4.0-16.0 ملم
3. الطول: 4-12 م
4. السرعة: 40 م/دقيقة
الضروريات الأساسية لالمشتري:
| شرائح فولاذية | مادة | فولاذ منخفض الكربون، وسبائك فولاذية منخفضة:،σs≥345mpa،σb≥610mpa |
| بطاقة تعريف | Φ350~Φ450mm | |
| التطوير التنظيمي | Φ600 ~ 1000 مم | |
| عرض | 350 ~ 1275 ملم | |
| سماكة | 4.0-16 ملم | |
| الحد الأقصى.الوزن | ≥25000KGS |
إن آلة تشكيل الأنبوب عالية السرعة لإنتاج أنابيب API عبارة عن حل عالي الدقة لتصنيع أنابيب المتفجرات من مخلفات الحرب (ERW) تم تصميمه خصيصًا لإنتاج أنابيب فولاذية بمعايير API تستخدم في نقل النفط ونقل الغاز الطبيعي وخطوط أنابيب المياه ومشاريع البتروكيماويات والبنية التحتية للطاقة.
يتطلب إنتاج أنابيب API تسامحًا أكثر صرامة فيما يتعلق بالأبعاد، وسلامة اللحام، والأداء الميكانيكي مقارنة بأنابيب البناء العادية. يجب على الشركات المصنعة تلبية معايير مثل API 5L PSL1 وPSL2 باستمرار مع الحفاظ على كفاءة الإنتاج العالية.
تدمج مطحنة الأنابيب API عالية السرعة الخاصة بنا تكنولوجيا التشكيل الدقيق، وأنظمة اللحام عالية التردد، والتحكم التلقائي في الحجم، وأنظمة المراقبة الذكية لضمان إنتاج مستقر لأنابيب ERW عالية الجودة مناسبة لتطبيقات خطوط الأنابيب الصعبة.
خاتمة:بالنسبة للمصنعين الذين يستهدفون قطاع النفط والغاز، يعد استقرار الإنتاج وجودة اللحام أكثر أهمية من السرعة وحدها. تحدد مطحنة الأنابيب API المصممة بشكل صحيح معدلات تأهيل المنتج والربحية على المدى الطويل بشكل مباشر.
يكتشف العديد من الشركات المصنعة التي تدخل سوق النفط والغاز أن إنتاج أنابيب API يمثل تحديًا أكبر بكثير من إنتاج الأنابيب الهيكلية العادية.
غالبًا ما تشتمل المواد المخصصة لواجهة برمجة التطبيقات (API) على ما يلي:
تتمتع هذه المواد بقوة إنتاجية أعلى وتضع ضغطًا أكبر على نظام التشكيل.
يمكن أن يؤدي تصميم الأسطوانة غير الكافي إلى:
تعمل تطبيقات خطوط الأنابيب تحت الضغط.
حتى عيوب اللحام البسيطة قد تسبب:
يتطلب مقاولو خطوط الأنابيب رقابة صارمة على:
قد يؤدي الانحراف عن المواصفات إلى منع التثبيت الميداني.
تتطلب مشاريع النفط والغاز بشكل متزايد:
تكافح العديد من المطاحن الأنبوبية التقليدية لتلبية هذه المتطلبات باستمرار.
تم تصميم مطحنة الأنابيب ERW الخاصة بنا خصيصًا لحل التحديات المرتبطة بإنتاج الأنابيب من فئة API.
تعمل هندسة تمرير اللف المتقدمة على توزيع ضغط التشكيل بالتساوي عبر الشريط.
تشمل الفوائد ما يلي:
توفر وحدة اللحام عالية التردد تسخينًا مركزًا على طول حواف الشريط.
المزايا تشمل:
تشمل أنظمة الفحص الاختيارية ما يلي:
تعمل هذه الأنظمة على تحسين مراقبة الجودة وتقليل معدلات العيوب.
تضمن حوامل التحجيم المتعددة ما يلي:
يتيح نظام التحكم PLC ما يلي:
وهذا يقلل من الأخطاء البشرية ويحسن اتساق التصنيع.
| المعلمة | مواصفة |
|---|---|
| نطاق قطر الأنبوب | Φ114 ملم – Φ219 ملم |
| نطاق سمك الجدار | 3.0 ملم – 10.0 ملم |
| درجة الصلب | واجهة برمجة التطبيقات X42-X70 |
| سرعة الإنتاج | تصل إلى 80 م/دقيقة |
| نوع اللحام | المتفجرات من مخلفات الحرب عالية التردد |
| طريقة التشكيل | تشكيل لفة المستمر |
| دقة الطول | ±3 ملم |
| التسامح القطر | وفقًا لـ API 5L |
| نظام التحكم | بلك + همي |
| خيارات الاختبار | UT، العلاج بالصدمات الكهربائية، اختبار المائية |
| مزود الطاقة | 380 فولت / 50 هرتز / 3 مراحل |
| القدرة الإنتاجية السنوية | ما يصل إلى 120،000 طن |
يمكن تخصيص التكوين النهائي وفقًا لمواصفات أنابيب API ومتطلبات إنتاج العملاء.
يستخدم لنقل النفط الخام عبر شبكات خطوط الأنابيب لمسافات طويلة حيث تكون سلامة اللحام ضرورية.
تقوم بتصنيع أنابيب عالية القوة من مخلفات الحرب مناسبة لمشاريع نقل الغاز الطبيعي.
ينطبق على أنظمة أنابيب المصافي والمصانع الكيميائية التي تتطلب مقاومة موثوقة للضغط.
مناسبة للبنية التحتية لنقل المياه البلدية والصناعية.
تستخدم على نطاق واسع في:

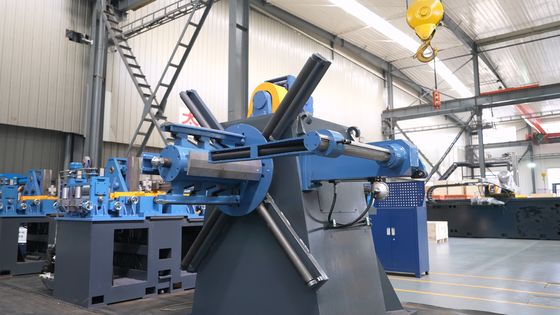

يتم تحميل الملفات الفولاذية وتغذيتها بشكل مستمر في خط الإنتاج.
يتم ربط نهايات الملف للحفاظ على الإنتاج دون انقطاع.
يوفر المجمع تغذية مستمرة للشريط أثناء تغيير الملف.

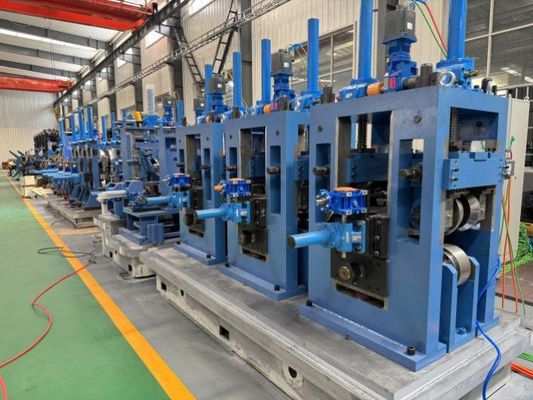

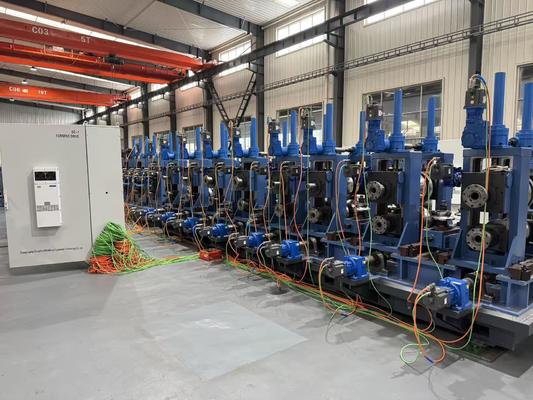

تعمل حوامل التشكيل المتعددة على تحويل الشريط المسطح تدريجيًا إلى أنبوب أسطواني.
يتم تسخين حواف الشريط باستخدام تيار عالي التردد ويتم تشكيلها معًا تحت الضغط.
تتم إزالة حبات اللحام الداخلية والخارجية لتحسين خصائص التدفق.
تتم معايرة الأنبوب للأبعاد النهائية.
تؤدي الأنظمة الاختيارية:
يتم قطع الأنابيب إلى الأطوال المحددة من قبل العميل.
يتم إعداد المنتجات النهائية للتسليم أو المعالجة النهائية.
تتطلب الأسواق المختلفة نطاقات أحجام مختلفة.
على سبيل المثال:
كلها تتطلب تكوينات مختلفة.
تتطلب المواد عالية الجودة مثل X60 وX70 قدرات تشكيل ولحام أقوى.
تحتاج المشاريع التي تتطلب شهادة API PSL2 عادةً إلى معدات اختبار إضافية.
يؤدي اختيار جهاز مزود بإمكانية الترقية إلى تقليل تكاليف الاستثمار المستقبلية.
اختر سرعة الخط وحجم المطحنة وفقًا لأهداف الإنتاج السنوية.
توصية:أفضل مطحنة أنابيب API ليست بالضرورة أسرع آلة، ولكنها الآلة التي تلبي معايير الجودة باستمرار مع زيادة كفاءة الإنتاج إلى الحد الأقصى.
Zhangjiagang Zhongyue تعدين معدات التكنولوجيا المحدودة متخصصة في:
يقدم فريقنا الفني:
لقد تم توفير معداتنا للعملاء عبر:
يخضع كل خط إنتاج للاختبار الميكانيكي والفحص الكهربائي والتشغيل التجريبي قبل الشحن.
نعم. يمكن تكوين خط الإنتاج بأنظمة فحص متقدمة لدعم متطلبات الإنتاج API 5L PSL2.
يمكن للآلة معالجة المواد API X42، X52، X60، وX70 اعتمادًا على التكوين النهائي.
تشمل الأنظمة الاختيارية UT، وECT، والاختبار الهيدروستاتيكي، ومراقبة طبقات اللحام، وقياس الأبعاد.
اعتمادًا على حجم الأنبوب وسمك الجدار، يمكن تحقيق سرعات تصل إلى 80 مترًا في الدقيقة مع الحفاظ على متطلبات جودة API.
نعم. تم تصميم الماكينة خصيصًا لتصنيع أنابيب ERW المستخدمة في مشاريع البنية التحتية للنفط والغاز والبتروكيماويات والطاقة.
يتطلب إنتاج أنابيب API أكثر من مجرد قدرة بسيطة على تشكيل الأنبوب. يحتاج المصنعون إلى تكنولوجيا تشكيل دقيقة، ولحام مستقر عالي التردد، ومراقبة صارمة للأبعاد، وأنظمة فحص موثوقة للمنافسة في سوق النفط والغاز اليوم. توفر مطحنة الأنابيب API عالية السرعة والدقة اتساق الإنتاج اللازم لتلبية المعايير الدولية، وتقليل معدلات الرفض، وتحسين الربحية على المدى الطويل.
