تفاصيل المنتج:
|
| مادة الحامل: | مزورة الصلب | مادة الأسطوانة: | D3 أو D2 |
|---|---|---|---|
| مزود الطاقة: | 380 فولت، 50 هرتز، 3 مراحل | نوع تغيير الأسطوانة: | الرفع العلوي |
| تصميم التشكيل: | تشكيل دبليو | ||
| إبراز: | ss أنبوب يجعل آلة,أنبوب آلة تشكيل |
||
4 بوصة أنابيب الصلب المجلفن، أنبوب السياج الفولاذي، آلة تصنيع الأنابيب الأوتوماتيكية
| مادة خام | الصلب المدلفن على البارد، الصلب المجلفن |
| القطر الخارجي للأنبوب الدائري | 33.4 ملم - 101.6 ملم |
| سمك الجدار أنبوب دائري | 1.2 ملم - 4.5 ملم |
| سرعة لحام الأنبوب | 80 م/دقيقة |

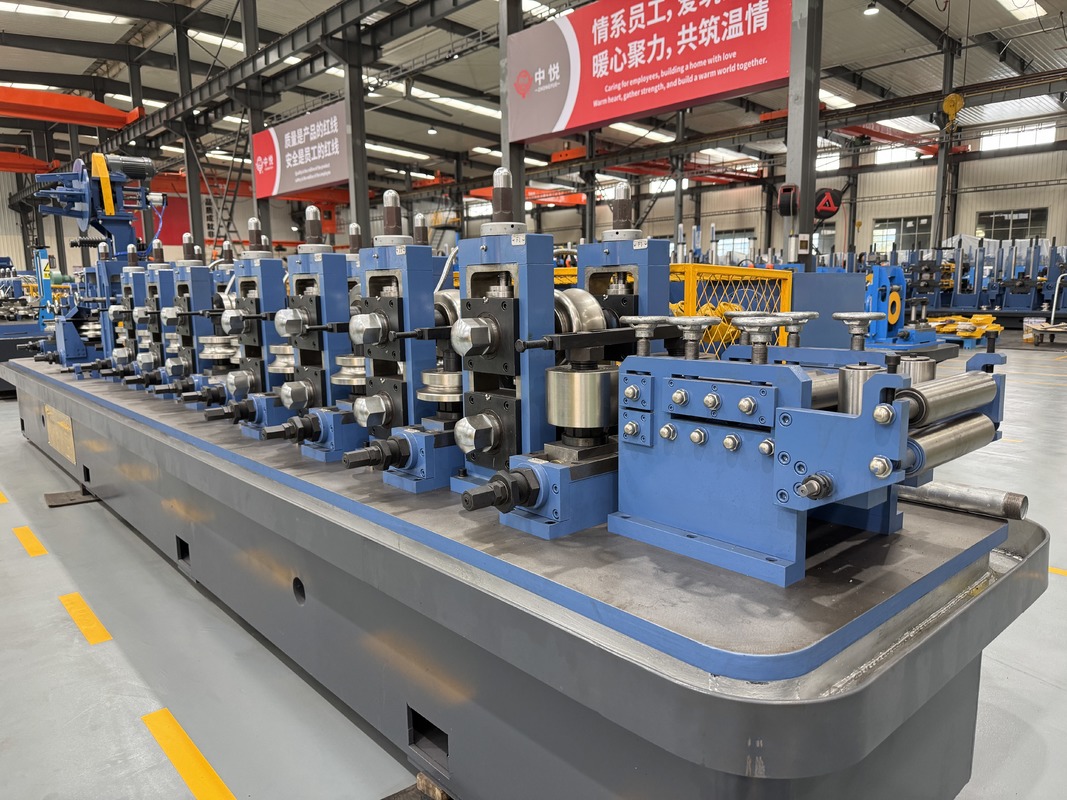

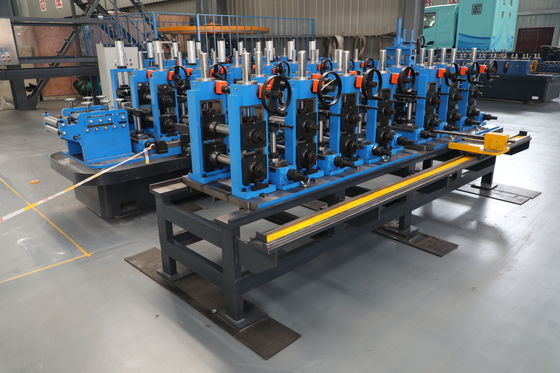

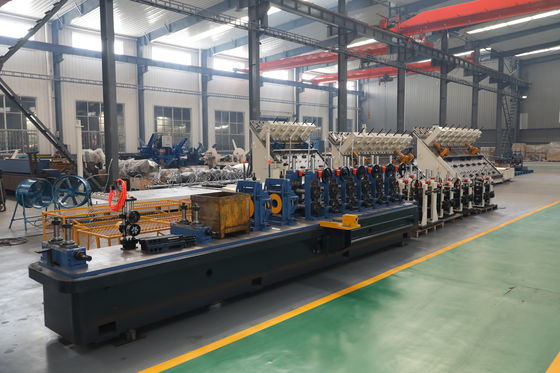

تم تصميم آلة تصنيع الأنابيب الفولاذية المجلفنة ذات اللحام العالي التردد للإنتاج المستمر للأنابيب الفولاذية المجلفنة الملحومة من شريط الفولاذ المجلفن أو شريط الفولاذ الكربوني للجلفنة لاحقًا.
خط الإنتاج هذا مناسب لأنابيب البناء، وأنابيب السياج، وأنابيب الدفيئة، وأنابيب تركيب الطاقة الشمسية، وإطارات الأثاث، والهياكل الفولاذية الخفيفة، وأنابيب السقالات، ومنتجات الأنابيب الصناعية العامة.
القيمة الأساسية لهذه الآلة ليست فقط صنع شكل الأنبوب. إنها تساعد المصنعين على التحكم في دقة التشكيل، واستقرار اللحام، وحماية طلاء الزنك، وجودة القطع، وكفاءة الإنتاج المستمر.
يواجه العديد من مصنعي الأنابيب المجلفنة مشاكل في الجودة أثناء الإنتاج عالي السرعة.
تشمل المشكلات الشائعة تلف طلاء الزنك، وطبقات اللحام غير المستقرة، وضعف استدارة الأنبوب، والنتوءات الكبيرة، وطول القطع غير الدقيق، وخدوش السطح، وارتفاع معدل الخردة أثناء تغيير الملف.
بالنسبة لإنتاج الأنابيب الفولاذية المجلفنة، فإن التحدي يختلف عن الأنابيب الفولاذية الكربونية العادية. يجب حماية طلاء الزنك قدر الإمكان أثناء التشكيل واللحام والتحجيم والتعامل.
يجب اختيار آلة تصنيع الأنابيب الفولاذية المجلفنة المؤهلة وفقًا لحجم الأنبوب، وسمك الجدار، وحالة المواد المطلية بالزنك، وقوة اللحام، وسرعة الخط، وطريقة التشكيل، ودقة القطع، والتطبيق النهائي.
يساعد التكوين الصحيح للماكينة على حماية الطلاء، وتحسين جودة وصلات اللحام، وتقليل الخردة، والحفاظ على استقرار الإنتاج.
عادةً ما تأتي مشاكل جودة الأنابيب الفولاذية المجلفنة من ضعف التحكم في ضغط التشكيل وحرارة اللحام والتعامل مع السطح.
يحتوي الفولاذ المجلفن على طلاء الزنك على السطح. أثناء تشكيل اللفة، يمكن أن يؤدي الضغط الزائد أو تصميم اللفة غير المناسب إلى خدش الطلاء أو إتلافه.
في قسم اللحام، يقوم اللحام عالي التردد بتسخين حواف الشريط بسرعة. إذا كانت حرارة اللحام مرتفعة جدًا، فقد يحترق طلاء الزنك بالقرب من خط اللحام بشكل مفرط. إذا كانت الحرارة منخفضة جدًا، فقد لا يتم ربط خط اللحام بشكل صحيح.
تؤثر حالة حافة الشريط أيضًا على جودة اللحام. يمكن أن يؤدي سوء التقطيع، أو التغذية غير المستقرة، أو محاذاة الحواف غير الصحيحة إلى حدوث عيوب في وصلات اللحام، ومشاكل في نتوءات، وتشوه الأنبوب بعد التحجيم.
سبب شائع آخر هو الإنتاج غير المستقر أثناء تغيير الملف. بدون مركم فعال، قد يتوقف قسم التشكيل واللحام بشكل متكرر، مما يتسبب في هدر إعادة التشغيل وعدم استقرار جودة الأنبوب النهائي.
توفر آلة تصنيع الأنابيب الفولاذية المجلفنة حلاً كاملاً لإنتاج الأنابيب الملحومة من لفائف الفولاذ إلى الأنبوب النهائي.
يشتمل الخط الكامل عادةً على آلة فك اللفة، وآلة القص واللحام النهائي، ومراكم الشريط، ومطحنة التشكيل، ونظام اللحام عالي التردد، وجهاز إزالة حبة اللحام، وقسم التبريد، ومطحنة التحجيم، ووحدة التقويم، والمنشار الطائر أو المنشار البارد، وطاولة التنفيذ، ونظام التعبئة الاختياري.

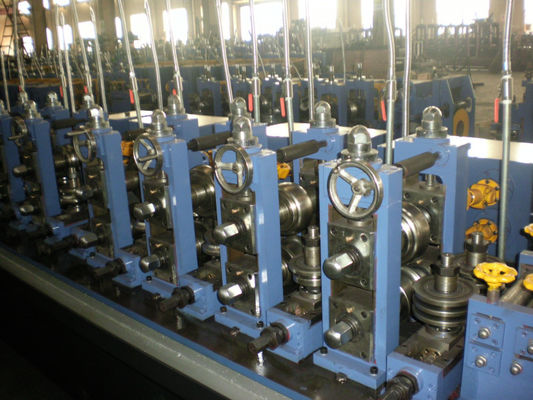

يقوم قسم التشكيل تدريجياً بتشكيل شريط الفولاذ المجلفن إلى أنبوب دائري، مربع، أو مستطيل. يساعد تصميم اللفة المناسب على تقليل تلف السطح وتحسين ثبات شكل الأنبوب.
يقوم نظام اللحام عالي التردد بتسخين حواف الشريط وإكمال اللحام الطولي من خلال لفات الضغط. هذه العملية مناسبة لإنتاج الأنابيب الفولاذية المجلفنة بشكل مستمر لأنها توفر كفاءة عالية، لحام مستقر، واستمرارية إنتاج جيدة.
بعد اللحام، يمر الأنبوب من خلال أقسام إزالة الخرز، والتبريد، والتحجيم، والتقويم. تتحكم هذه الأقسام في أبعاد الأنبوب النهائي، والاستدارة، والاستقامة، وجودة القطع.
بالنسبة للعملاء الذين لديهم متطلبات إنتاج أعلى، يمكن تجهيز الخط بأنظمة الفحص عبر الإنترنت ووضع العلامات التلقائية والتجميع التلقائي وأنظمة التعبئة التلقائية.
يمكن لتكنولوجيا معدات التعدين Zhongyue تخصيص الماكينة وفقًا لرسومات الأنابيب، ودرجة المواد، وحالة طلاء الزنك، وسمك الجدار، وسرعة الإنتاج، وتخطيط ورشة العمل، وإمدادات الطاقة، ومتطلبات السوق النهائية.
المواصفات التالية هي المعلمات المرجعية. يجب تأكيد التكوين النهائي وفقًا لحجم الأنبوب، وسمك الجدار، وحالة المادة، وسرعة الخط، والتطبيق.
| غرض | المواصفات المرجعية |
|---|---|
| اسم المنتج | آلة تصنيع الأنابيب الفولاذية المجلفنة مع لحام عالي التردد |
| نوع الأنبوب | المتفجرات من مخلفات الحرب ملحومة أنابيب الصلب المجلفن |
| المواد القابلة للتطبيق | شريط فولاذي مجلفن، شريط فولاذي كربوني، فولاذ مدلفن على البارد، فولاذ مدلفن على الساخن |
| شكل الأنبوب | أنبوب دائري، أنبوب مربع، أنبوب مستطيل |
| حجم الأنبوب المرجعي | مخصصة وفقا لمتطلبات العملاء |
| سمك الجدار المرجعي | 0.6 ملم إلى 4.5 ملم، حسب حجم الأنبوب والمادة |
| طريقة اللحام | لحام المتفجرات من مخلفات الحرب عالي التردد |
| طريقة التشكيل | تشكيل اللف، أو التشكيل الدائري إلى المربع، أو التشكيل المربع المباشر |
| سرعة الإنتاج | 20-120 م/دقيقة، حسب حجم الأنبوب وسمك الجدار |
| طريقة القطع | المنشار الطائر أو المنشار البارد |
| العملية الرئيسية | الفك، اللحام بالقص، التراكم، التشكيل، اللحام بالتردد العالي، التحجيم، القطع، النفاد |
| المعدات الاختيارية | اختبار التيار الدوامي، ووضع العلامات، والتجميع التلقائي، والتعبئة التلقائية |
| مزود الطاقة | 380 فولت / 50 هرتز / 3 مراحل أو حسب الطلب |
| مجالات التطبيق | البناء، السياج، الدفيئة، الأثاث، تركيب الطاقة الشمسية، الهياكل الفولاذية الخفيفة |
آلة تصنيع الأنابيب الفولاذية المجلفنة هذه مناسبة للمصانع التي تنتج الأنابيب الملحومة المقاومة للتآكل للبناء، الهياكل الخارجية، الأثاث، الزراعة، والأسواق الصناعية.
تستخدم الأنابيب الفولاذية المجلفنة على نطاق واسع في إطارات المباني، وهياكل الدعم، والدرابزين، ومكونات السقالات، والإنشاءات الفولاذية الخفيفة.
بالنسبة لهذه التطبيقات، تؤثر استقامة الأنبوب وجودة اللحام واتساق الأبعاد بشكل مباشر على كفاءة التثبيت.
يمكن للآلة إنتاج الأنابيب المستديرة المجلفنة، والأنابيب المربعة، والأنابيب المستطيلة للأسوار، وحواجز الحماية، وحواجز الطرق، وهياكل الحماية الخارجية.
هذه المنتجات تتطلب حجم أنبوب ثابت، حالة سطحية جيدة، ودقة قطع موثوقة.
تُستخدم الأنابيب المجلفنة بشكل شائع في إطارات البيوت الزجاجية، والدعامات الزراعية، وهياكل الري، ومرافق الزراعة الخارجية.
يساعد طلاء الزنك على تحسين مقاومة التآكل، بينما يساعد التشكيل المستقر على تقليل مشاكل التجميع في الموقع.
الأنابيب الفولاذية المجلفنة مناسبة لهياكل تركيب الألواح الشمسية، والدعامات الأرضية، ودعامات السقف، والإطارات الفولاذية ذات الصلة.
بالنسبة لتطبيقات تركيب الطاقة الشمسية، يعد اتساق الأنبوب واستقرار إنتاج الدُفعات أمرًا مهمًا للتثبيت السريع.
يمكن للآلة أيضًا إنتاج أنابيب فولاذية مجلفنة لإطارات الطاولات، وإطارات الكراسي، والأرفف، ورفوف العرض، ورفوف التخزين، والمنتجات المعدنية التجارية.
بالنسبة لهذه المنتجات، فإن القطع السلس، وشكل الأنبوب المستقر، والمظهر الجيد للسطح يساعد على تقليل تكلفة المعالجة النهائية.
تبدأ عملية الإنتاج بتحميل لفائف الصلب المجلفن. تقوم آلة فك اللفة بحمل الملف وتغذية الشريط في خط الإنتاج.
تقوم ماكينة اللحام والقص بتوصيل نهاية ملف واحد برأس الملف التالي. وهذا يساعد على تقليل وقت التوقف عن العمل أثناء الإنتاج المستمر.
يقوم مجمع الشريط بتخزين ما يكفي من المواد حتى يتمكن قسم التشكيل واللحام من الاستمرار في العمل أثناء تغيير الملف.
تقوم مطحنة التشكيل تدريجياً بثني شريط الفولاذ المجلفن المسطح إلى شكل الأنبوب المطلوب. يعد تصميم اللفة ودقة التوجيه أمرًا مهمًا لتقليل خدوش الطلاء.
يقوم جهاز اللحام عالي التردد بتسخين حواف الشريط بسرعة. تقوم بكرات الضغط بالضغط على الحواف الساخنة معًا لتشكيل خط لحام طولي مستمر.
بعد اللحام، تتم إزالة الخرزة الخارجية، ويدخل الأنبوب إلى قسمي التبريد والتحجيم. تتحكم مطحنة التحجيم في قطر الأنبوب النهائي وشكله واستقامته.
وأخيرًا، يقوم المنشار الطائر أو المنشار البارد بتقطيع الأنبوب إلى أطوال ثابتة. يتم إرسال الأنابيب النهائية إلى طاولة التنفيذ للفحص أو التجميع أو التجميع أو التعبئة.
تتمثل الخطوة الأولى في التأكد مما إذا كان المصنع يستخدم شريطًا فولاذيًا مجلفنًا مسبقًا أو ينتج أنابيب ملحومة سوداء للجلفنة بالغمس الساخن لاحقًا.
لطريقي الإنتاج هذين متطلبات مختلفة للتشكيل واللحام وحماية السطح والتعامل مع المصب.
تتطلب الأنابيب المستديرة والأنابيب المربعة والأنابيب المستطيلة تصميمات مختلفة للفة وأنظمة تحجيم.
يجب على العميل تقديم الحد الأدنى والحد الأقصى لحجم الأنبوب، ونطاق سمك الجدار، ومواصفات الإنتاج المشتركة.
يجب أن تتوافق قوة اللحام عالية التردد مع حجم الأنبوب وسمك الجدار ودرجة المادة وسرعة الإنتاج.
قد تؤدي قوة اللحام غير الكافية إلى ضعف رابطة اللحام. قد تؤدي قوة اللحام المفرطة إلى زيادة الضرر الناتج عن الحرارة بالقرب من طلاء الزنك وإنشاء نتوءات أكبر.
بالنسبة لإنتاج الأنابيب الفولاذية المجلفنة مسبقًا، فإن حماية الطلاء مهمة جدًا.
يجب أن تستخدم الآلة تصميمًا مناسبًا للفة، وتوجيهًا سلسًا، وضغط تشكيل مستقر، وأجهزة معالجة مناسبة لتقليل الخدوش وتلف الطلاء.
المنشار الطائر مناسب للإنتاج المستمر عالي السرعة ومتطلبات القطع العامة.
يوصى بالمنشار البارد عندما يحتاج العميل إلى نهايات قطع أكثر سلاسة، ونتوءات أقل، ودقة طول أعلى، وجودة تجميع أفضل.
يجب على المصانع ذات متطلبات الإنتاج العالية أن تأخذ بعين الاعتبار التغذية التلقائية، والتحكم الآلي، والفحص عبر الإنترنت، ووضع العلامات التلقائية، والتجميع، والتعبئة.
يمكن للأتمتة الأعلى أن تقلل من المناولة اليدوية، وتحسن استقرار الإنتاج، وتخفض تكلفة العمالة.
إذا كان المصنع قد ينتج أنابيب أكبر، أو منتجات جدران أكثر سمكًا، أو منتجات تصدير ذات معايير أعلى لاحقًا، فيجب أن يحتفظ الخط بقدرة كافية في تشكيل الحوامل، والمحركات، وطاقة اللحام، ونظام القطع.
يجب أن تحل الآلة الجيدة احتياجات الإنتاج الحالية وتدعم نمو السوق في المستقبل.
نعم. يمكن للآلة إنتاج أنابيب ملحومة من شريط الفولاذ المجلفن.
يمكن أيضًا تهيئتها لإنتاج أنابيب الصلب الكربوني إذا كان العميل يخطط لجلفنة الأنبوب بعد اللحام.
يعمل اللحام عالي التردد على تسخين حواف الشريط، وبالتالي قد يتأثر الطلاء الموجود بالقرب من خط اللحام.
يمكن لتكوين الماكينة المناسب أن يقلل من تأثير الحرارة المفرط، ويتحكم في تكوين نتوءات، ويحسن استقرار التماس اللحام.
يمكن تكوين الآلة لإنتاج الأنابيب المستديرة، الأنابيب المربعة، والأنابيب المستطيلة.
بالنسبة للأنابيب المربعة والمستطيلة، يمكن للعملاء اختيار التشكيل الدائري إلى المربع أو التشكيل المربع المباشر وفقًا لمجموعة المنتجات وتكرار تغيير الحجم.
يجب على العميل توفير شكل الأنبوب، نطاق حجم الأنبوب، سمك الجدار، نوع المادة، حالة طلاء الزنك، سرعة الإنتاج، طول القطع، تخطيط ورشة العمل، مصدر الطاقة، والتطبيق النهائي.
يمكن أن تساعد الرسومات الأنبوبية أو الصور النموذجية في جعل التكوين الفني أكثر دقة.
نعم. يمكن تخصيص الماكينة وفقًا لحجم الأنبوب الفولاذي المجلفن، وسمك الجدار، وحالة المواد، وسرعة الإنتاج، وطاقة اللحام، وطريقة القطع، ومستوى الأتمتة، وتصميم ورشة العمل.
يمكن لتكنولوجيا معدات التعدين Zhongyue توفير تكوين الماكينة، وتصميم التخطيط، والاتصالات الفنية، وإرشادات التثبيت، ودعم ما بعد البيع لمشاريع إنتاج الأنابيب المجلفنة.
