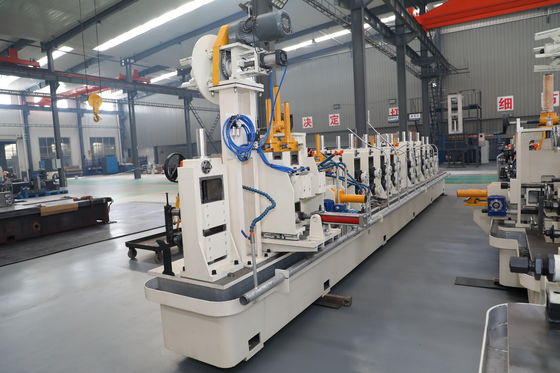

H1: آلة صناعة أنابيب الفولاذ عالية الدقة مع التيار عالي التردد لإنتاج أنابيب لحام 10 ′′ 165 ملم

لمحة عامة عن المنتج

الـآلة صنع أنابيب الفولاذ عالية الدقة مع التيار عالي الترددتم تصميمه للمصنعين الذين يحتاجون إلى إنتاج أنابيب مصفحة مستقرة، وأبعاد الأنابيب الدقيقة، وجودة خيط لحام موثوق بها.

هذه الآلة مناسبة لإنتاج الأنابيب المستديرة، الأنابيب المربعة، الأنابيب المستطيلة، الأنابيب الهيكلية، أنابيب الأثاث، أنابيب البناء، والأنابيب الصناعية المطوية العامة.

إنها ليست مجرد آلة لصنع أنابيب الفولاذ

إنه حل إنتاج كامل للمصانع التي تحتاج إلى تشكيل دقة عالية ، لحام عالية التردد ، وتحديد الحجم المستقر ، والقطع المستمر ، وكفاءة الإنتاج على المدى الطويل.

المشكلة

يواجه العديد من مصنعي الأنابيب المصفحة نفس مشاكل الإنتاج:

قطر الأنابيب غير متسق
تغيرات في جودة خيط اللحام أثناء الإنتاج.
عيوب سطح الأنابيب تزيد من الخردة.
مستقيمية الأنابيب لا تلبي متطلبات العملاء.
سرعة الإنتاج مرتفعة، ولكن جودة الأنابيب النهائية غير مستقرة.

بالنسبة للمشترين، السؤال الرئيسي ليس فقط:

هل يمكن لهذه الآلة أن تنتج أنابيب فولاذية؟

السؤال الأهم هو:

هل يمكن لهذه آلة صناعة الأنابيب عالية التردد أن تنتج أنابيب لحام دقيقة باستمرار بجودة مستقرة وانخفاض النفايات؟

تعتمد الإجابة على دقة التشكيل، واستقرار تيار اللحام، والتحكم في لفة الضغط، ودقة الحجم، والتحكم في التبريد، ودقة القطع.

الاستنتاج:
يجب أن تساعد آلة صناعة الأنابيب عالية الدقة المصنع على مراقبة جودة الأنابيب من تغذية الشريط الصلب إلى إنتاج الأنابيب النهائية.

السبب

لماذا تصبح نوعية الأنابيب المصفحة غير مستقرة

إنتاج الأنابيب المصفحة هو عملية تشكيل و لحام مستمرة.

يجب تشكيل شريط الصلب تدريجياً إلى شكل أنبوب قبل أن يتم لحام حواف الشريط معًا بواسطة التيار عالي التردد.

إذا كان أي جزء من الخط غير مستقر، فإن جودة الأنابيب النهائية سوف تتأثر.

يمكن أن يخلق دقة التشكيل السيئة فجوة لحام غير مستقرة.

يمكن أن يسبب تيار اللحام غير المستقر لحام ضعيف أو حرق مفرط أو قوة خيط اللحام غير المتسقة.

يمكن أن يؤدي تعديل الحجم الخاطئ إلى انحراف قطر، أو شكل أنبوب مربع سيء، أو تلف الأنابيب.

الأسباب الشائعة لعيوب الأنابيب

السبب الشائع الأول هو التصميم السيئ للوصول.

إذا تم ثني الشريط بسرعة كبيرة، قد تتطور المادة إلى موجات على الحواف، وتتجاعيد، وخدوش على السطح، أو شكل أنبوب غير مستقر.

والسبب الثاني هو عدم استقرار لحام التردد العالي.

إذا لم تتطابق قوة اللحام وسرعة الخط وقوة الضغط ، فقد تصبح خيط اللحام ضعيفًا أو غير منتظم.

السبب الثالث هو عدم كفاية صلابة الآلة.

عندما تتذبذب الآلة أثناء الإنتاج ، يمكن أن تصبح مستقيمة الأنابيب وموقف خيط اللحام غير مستقر.

السبب الرابع هو سوء التنسيق بين التبريد والحجم.

إذا دخل الأنبوب إلى الحجم قبل التبريد السليم ، فقد تتغير الأبعاد النهائية بعد الإنتاج.

لماذا من المهم ان تكون دقة عالية

الدقة العالية مهمة لأن الأنابيب المطوية غالباً ما تستخدم في العمليات التالية مثل القطع والطعن والانحناء واللحام والصمغ والخيوط والتجميع.

إذا كان طول الأنابيب غير مستقر، كل عملية أسفل النهر تصبح أصعب.

هذا يعني ارتفاع تكلفة العمالة، المزيد من الرفض، والمزيد من شكاوى العملاء.

الاستنتاج:
معظم مشاكل جودة الأنابيب لا تنتج عن قسم واحد.
عادة ما تأتي من التأثير المشترك للتشكيل واللحام والتبريد والحجم وعدم استقرار القطع.

الحل

حل كامل لإنتاج الأنابيب ذات الترددات العالية

الحل هو استخدام آلة صناعة أنابيب الصلب مع منصات تشكيل دقيقة، معدات لحام عالية التردد مستقرة، منصات قياس دقيقة، وأنظمة قطع موثوقة.

هذا خط الإنتاج مصمم لتحسين

دقة أبعاد الأنابيب
استقرار غرز الحامية
مستقيمية الأنابيب
جودة السطح
إمكانية تكرار الإنتاج
استخدام المواد
كفاءة الإنتاج طويلة الأجل.

حل التشكيل بدقة عالية

يستخدم قسم التشكيل عدة أساسات لتحويل شريط الصلب تدريجياً إلى أنبوب.

هذا يقلل من التشوه المفاجئ ويساعد على الحفاظ على حواف الشريط مستقرة قبل اللحام.

إن محاذاة الحافة المستقرة مهمة لأن عملية لحام التردد العالي تعتمد على فجوة لحام خاضعة للسيطرة.

إذا لم تكن الحواف متوازنة بشكل صحيح، حتى نظام اللحام الجيد لا يمكن أن ينتج خياطة لحام موثوق بها.

حل لحام التيار عالي التردد

التيار عالي التردد يسخن حواف الشريط بسرعة قبل ضغطها معاً

يتم تركيز التسخين بالقرب من حافة الأنابيب ، مما يساعد على تحسين كفاءة اللحام وتقليل تأثير الحرارة غير الضروري على جسم الأنابيب بأكمله.

نتيجة اللحام تعتمد على التطابق الصحيح لقوة اللحام، سرعة الخط، قوة الضغط، وسمك المادة.

يساعد نظام اللحام عالي التردد المستقر على تقليل عيوب الخياطة وتحسين موثوقية الإنتاج المستمر.

الحل للقياس والقطع

بعد اللحام ، يمر الأنابيب من خلال أقسام التبريد والحجم.

يصلح قسم القياس قطر الأنابيب النهائي ، وأبعاد الأنابيب المربعة ، والملف المستطيل ، والمستقيمة.

نظام القطع يقطع الأنابيب النهائية إلى الطول المطلوب بينما يستمر الخط في التشغيل.

يمكن اختيار المنشار الطائر أو المنشار القطع البارد وفقًا لحجم الأنابيب وسماكة الجدار والسرعة ومتطلبات جودة الوجه النهائي.

الاستنتاج:
الآلة ليست مجرد آلة تشكيل أو وحدة لحام.
إنه حل كامل للعملية لإنتاج أنابيب عالية الدقة.

المواصفات

يجب تأكيد المواصفات النهائية وفقًا لرسومات الأنابيب، وسمك الجدار، ومستوى المواد، وقدرة الإنتاج، ومتطلبات الجودة، وتخطيط ورشة العمل.

التطبيق

إنتاج أنابيب البناء

يمكن لهذه الآلة أن تنتج أنابيب فولاذية مصفحة تستخدم في البناء والسقالات والسياجات والحواجز وأنظمة الدعم والهياكل الخفيفة للمباني.

بالنسبة لتطبيقات الأنابيب البناءية ، فإن مستقيمية الأنابيب ، موثوقية خيط اللحام ، واستقرار الأبعاد مهمة.

إنتاج مستقر يساعد على تقليل الرفض أثناء فحص المشروع والتصنيع في الأسفل.

إنتاج أنابيب الأثاث

ويمكن للآلة أيضاً أن تنتج أنابيب الأثاث المستخدمة في الكراسي، الطاولات، الأسرة، الرفوف، الرفوف، وأطر أثاث المكاتب.

أنابيب الأثاث عادة ما تتطلب جودة سطح ناعمة وحجم دقيق.

إذا كان طول الأنابيب غير مستقر، يصبح الانحناء والطعن واللحام والتجميع النهائي صعبا.

إنتاج الأنابيب الهيكلية

بالنسبة للأنبوبات الهيكلية المربعة والمستطيلة ، يمكن للآلة إنتاج أنابيب تستخدم في إطارات الآلات وأنظمة التخزين والمعدات الزراعية وهياكل النقل والدعامات الصناعية.

بالنسبة لهذه المنتجات ، فإن شكل الزاوية ، وسطحية الجانب ، والمستقيمة ، وتوافق خيط اللحام مهمون.

إنتاج الأنابيب الصناعية

يمكن للآلة أيضًا دعم إنتاج الأنابيب الصناعية العامة لتصنيع المعدات والأجزاء الميكانيكية وهياكل المستودعات والاستخدام الهندسي.

إنتاج الدقة العالية يزيد من كفاءة القطع والحفر والانحناء والطلاء والتجميع.

الاستنتاج:
هذه الآلة مناسبة للمصنعين الذين يحتاجون إلى جودة ثابتة من الأنابيب المطاومة عبر أشكال الأنابيب المختلفة وحالات التطبيق.

كيف يعمل

تدفقات الإنتاج

يتضمن خط إنتاج أنابيب عالية التردد المطاوئة النموذجي:

تحميل لفائف الفولاذ
تفتح.
تسوية الشريط
الشق واللحام
التخزين
التشكيل.
لحام التيار عالي التردد
إزالة الحفرة الخارجية
التبريد.
التقييم.
-أستقيم.
أقطع.
لقد انتهيت من جمع الأنابيب
فحص اختياري

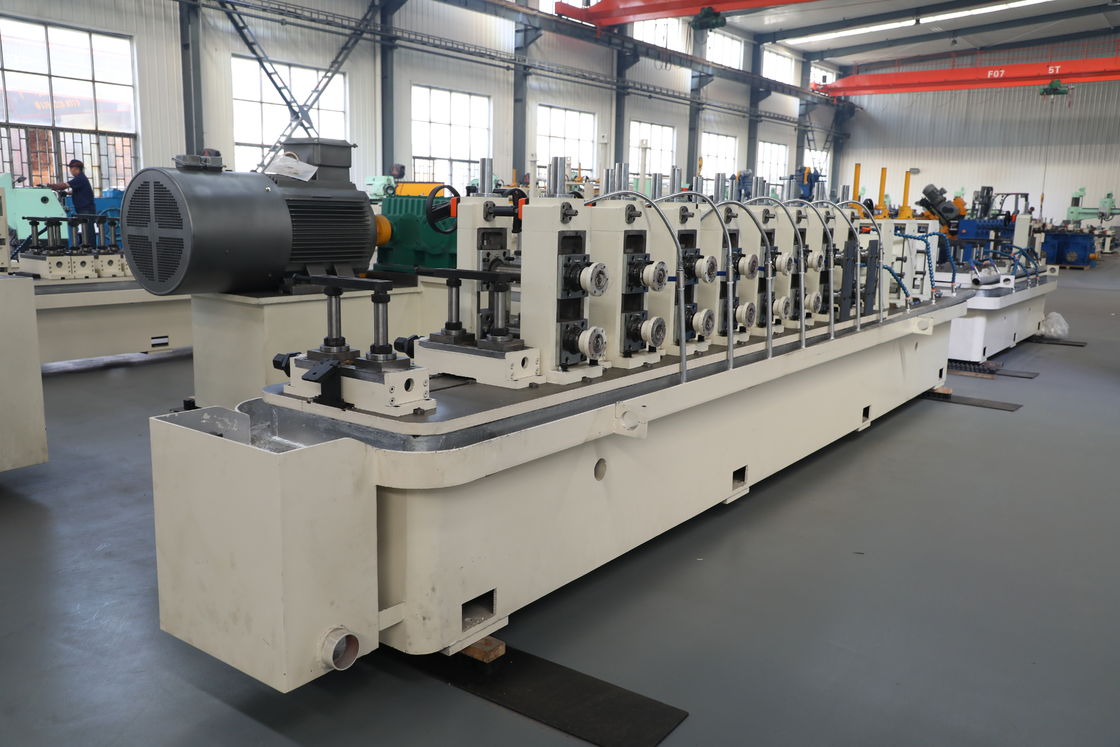

عملية التشكيل

يُدخل شريط الصلب إلى قسم التشكيل بعد التفريغ والتسوية.

عدة أساسات تشكيل ثني الشريط تدريجياً إلى شكل أنبوب.

يجب أن تبقى حواف الشريط على خط واحد قبل اللحام.

يقلل محاذاة الحواف الجيدة من عيوب خياطة اللحام ويحسن استقرار اللحام.

عملية لحام عالية التردد

التيار عالي التردد يسخن حواف الشريط عند نقطة اللحام.

تضغط أدوات الضغط على الحواف المُسخنة معًا لتشكيل خيط لحام مستمر.

يمكن إزالة الحفرة الخارجية بعد اللحام لتحسين نوعية السطح.

يجب أن تتطابق عملية اللحام مع سمك المادة، سرعة الخط، قوة اللحام، وقوة الضغط.

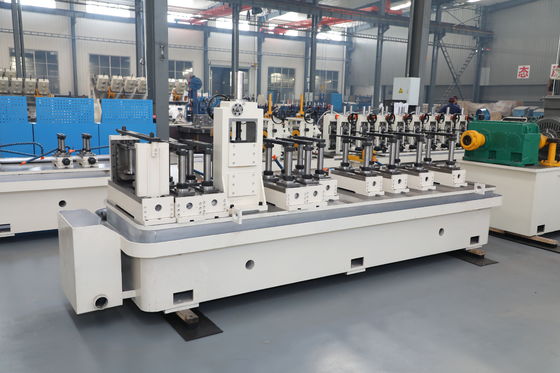

عملية القياس وتقويم

بعد اللحام والتبريد، يدخل الأنابيب قسم الحجم.

تصحيح أبعاد الأنابيب النهائية وتحسين الطول ، وملف أنبوب مربع ، أو شكل أنبوب مستطيل.

تساعد معدات التسوية على تحسين مستقيمية الأنابيب النهائية قبل القطع.

عملية القطع

نظام القطع يقطع الأنابيب إلى الأطوال المطلوبة بينما يستمر الخط في الإنتاج.

قطع المنشار الطائر مناسب للإنتاج المستمر.

يمكن اختيار المنشار القطع البارد عندما يتطلب المشتري جودة أفضل للشاشة النهائية وأقل حفرة.

الاستنتاج:
مبدأ العمل هو عملية مستمرة من تشكيل ، لحام ، تبريد ، قياس ، تصويب ، وقطع.
التنسيق المستقر بين هذه الأقسام يحدد جودة الأنابيب النهائية.

كيف تختار

1اختر حسب شكل الأنابيب

إذا كان المنتج الرئيسي هو الأنابيب المستديرة ، فيجب أن تركز الآلة على الطول ، واستقرار فجوة اللحام ، ودقة الحجم ، والتوجه.

إذا كان المنتج الرئيسي هو أنبوب مربع أو مستطيل ، فيجب أن تركز الآلة على تشكيل الزوايا ، وسطحية الجانب ، ودقة الملف الشخصي ، وأداء مكافحة التواء.

2اختر حسب نطاق حجم الأنابيب

يجب على المشتري تأكيد قطر الأنابيب المستديرة وحجم الأنابيب المربعة وحجم الأنابيب المستطيلة وسماكة الجدار.

تتطلب مجموعة واسعة من الأحجام أقوى مناصب التشكيل وتخطيط أدوات اللف.

يمكن أن تستخدم نطاق الحجم الضيق تكوين آلة أبسط وأكثر اقتصادية.

3اختر حسب نوع المادة

يستخدم الفولاذ الكربوني عادةً في الأنابيب الهيكلية والأنابيب المطوية العامة.

يحتاج الصلب المعالج إلى حماية سطحية أفضل أثناء التشكيل.

الفولاذ المقاوم للصدأ يتطلب اختياراً دقيقاً لمواد اللفافة ومراقبة الخدوش السطحية.

قد يحتاج الفولاذ ذو السبائك المنخفضة إلى قدرة تشكيل أقوى ومراقبة لحام مستقرة.

4اختر حسب متطلبات اللحام

يجب أن تتطابق قوة اللحام عالية التردد مع قطر الأنابيب، وسمك الجدار، وطبقة المواد، وسرعة الإنتاج.

إذا كانت قوة اللحام منخفضة للغاية ، فقد لا يتم صل اللحام بشكل صحيح.

إذا كانت قوة اللحام مرتفعة للغاية ، فقد تتجاوز حافة الأنبوب أو تحترق.

يجب أن يختار المهندسون تكوين اللحام الصحيح وفقًا لمعلمات الإنتاج الحقيقية.

5اختر حسب سرعة الإنتاج

سرعة أعلى يمكن أن تزيد من الإنتاج، ولكن فقط عندما تكون التشكيل واللحام والتبريد والحجم والقطع مستقرة.

لإنتاج أنابيب عالية الدقة، الجودة المستقرة أكثر أهمية من السرعة القصوى.

أفضل سرعة إنتاج هي السرعة التي توازن بين الإنتاج، جودة اللحام، والتحكم الأبعاد.

6اختر حسب متطلبات القطع

قطع المنشار الطائر مناسب للإنتاج المستمر عالي السرعة.

المنشار القطع البارد مناسب عندما يحتاج المشتري إلى نوعية أفضل في نهاية الأنابيب ، وأقل حفرة ، وأكثر نظافة سطح القطع.

يجب اختيار طريقة القطع وفقًا لمادة الأنابيب، وسمك الجدار، والسرعة، ومعايير قبول العملاء.

7اختر حسب متطلبات التفتيش

بالنسبة للأسواق ذات الجودة العالية، يمكن إضافة أنظمة فحص اختيارية.

قد تشمل هذه اختبار التيار الدوامي ، وقياس القطر عبر الإنترنت ، والتحكم في الطول ، ومراقبة طبقة اللحام.

يجب أن يتوافق تكوين التفتيش مع تطبيق المنتج للمشتري ومتطلبات العميل.

8اختر حسب تخطيط المصنع

قبل طلب المعدات، يجب على المشتري تأكيد طول ورشة العمل، سعة رافعة، حالة الأساس، إمدادات الطاقة، نظام مياه التبريد، واتجاه تدفق المواد.

التخطيط الصحيح يقلل من مشاكل المعالجة ويحسن كفاءة الإنتاج.

الاستنتاج:
يجب اختيار آلة صنع الأنابيب المناسبة وفقًا لمنتج الأنابيب والمواد ومتطلبات اللحام وقدرة الإنتاج واحتياجات التفتيش وظروف المصنع.

معلومات عن قدرة الشركة والثقة

شركة تشانغجياجانغ تشونغيو للمعدات المعدنية والتكنولوجيا المحدودةيوفر حلول خط إنتاج الأنابيب الملحومة المخصصة لتطبيقات الأنابيب المختلفة والمواد ومتطلبات السوق.

دعمنا الهندسي يمكن أن يشمل:

تحليل حجم الأنبوب وسمك الجدار
مراجعة متطلبات المواد واللحام.
مناقشة تكوين لحام عالية التردد
تصميم هيكل الآلة
تخطيط الأدوات
دعم تخطيط المصنع
دليل التثبيت
تدريب المشغلين
الخدمة التقنية بعد البيع
دعم تحسين الإنتاج

نحن لا نوصي باختيار آلة صناعة الأنابيب فقط من خلال قطر الأنابيب.

يجب اختيار حل إنتاج أنابيب مصفحة موثوق به وفقًا لشكل الأنابيب، وسمك الجدار، ونوع المواد، ومتطلبات اللحام، وسرعة الإنتاج، ومستوى التفتيش.و تطبيق في خط التداول.

هذا يساعد العملاء على تقليل مخاطر الاستثمار وتجنب مشاكل الإنتاج بعد التثبيت.

الأسئلة الشائعة

1ما هي آلة صناعة أنابيب الفولاذ عالية الدقة؟

آلة صناعة أنابيب الفولاذ عالية الدقة هي خط إنتاج أنابيب مصفحة مصممة لإنتاج أنابيب ذات أبعاد مستقرة ، وملامح لحام موثوقة ، ووضع مستقيم جيد ، وجودة سطح ثابتة.

عادةً ما يتضمن ذلك إزالة الملفات، وتشكيل، واللحام عالية التردد، والقياس، والتسوية، والقطع، وجمع الأنابيب النهائية.

2ماذا يفعل التيار عالي التردد في لحام الأنابيب؟

التيار عالي التردد يسخن حواف الشريط الصلب بسرعة عند نقطة اللحام.

بعد التسخين ، تضغط أدوات الضغط على الحواف معًا لتشكيل خيط لحام مستمر.

تستخدم هذه الطريقة على نطاق واسع لإنتاج الأنابيب المطاومة لأنها تدعم الإنتاج المستمر واللحام الفعال.

3هل يمكن لهذه الآلة أن تنتج أنابيب مستطيلة أو مربعة أو مستطيلة؟

-أجل.

يمكن تكوين الجهاز لإنتاج أنابيب مستديرة، وأنابيب مربعة، وأنابيب مستطيلة إذا كانت نطاق الحجم المطلوب وسمك الجدار ضمن قدرة تصميم الجهاز.

تعتمد القدرة النهائية على أدوات اللفاف ، وهيكل تشكيل ، وقسم الحجم ، وتكوين نظام اللحام.

4ما هي العوامل التي تؤثر على جودة خيط اللحام؟

تتأثر جودة خيط الحركة بجودة الشريط الصلب ، ودقة تشكيل الحافة ، وقوة الحركة ، وسرعة الخط ، وقوة الضغط ، والتحكم في التبريد ، وإزالة الحفر.

كما تؤثر صلابة الجهاز وتعديل المشغل على استقرار اللحام على المدى الطويل.

5كيف أختار آلة صناعة الأنابيب ذات التردد العالي المناسب؟

يجب أن تقدم قطر الأنابيب، وحجم الأنابيب المربعة، وحجم الأنابيب المستطيلة، وسمك الجدار، ودرجة المواد، وسرعة الإنتاج المستهدفة، والإنتاج السنوي، وطول القطع، ومتطلبات التفتيش.

مع هذه التفاصيل، يمكن للمهندسين أن يوصوا بالجزء المناسب للتشكيل، ونظام اللحام عالي التردد، وطريقة القطع، ومستوى الأتمتة، وخطة أدوات اللف.

المحتوى الداعم المقترح

مقالة تقنية / كيفية

كيف تحسن لحام التيار عالي التردد كفاءة إنتاج أنابيب الصلب

يمكن أن تشرح هذه المقالة مبادئ لحام عالية التردد، وتسخين الحافة، ودورات الضغط، والتحكم في خيط الحام، والعيوب الشائعة في الحام.

تحليل الصناعة / لماذا

لماذا تخفض آلات صناعة الأنابيب عالية الدقة تكلفة الخردة في إنتاج الأنابيب المصفحة

هذه المقالة يمكن أن تحلل انحراف الأبعاد، فشل خياطة لحام، نفايات المواد، وقتا توقف الإنتاج، وتكلفة رفض العملاء.

حالة الطلب / أين

دراسة حالة مشروع خط إنتاج الأنابيب ذات الترددات العالية

يمكن أن تظهر هذه الصفحة حجم الأنابيب ، ونوع المواد ، وتكوين قوة اللحام ، وسرعة الإنتاج ، ونظام القطع ، وتخطيط ورشة العمل ، وتطبيق الأنابيب النهائية.

1معلومات المنتج النهائية:

2عملية إنتاج آلة صنع أنابيب الفولاذ:

آلة تقطيع الأنابيب المستخدمة في صناعة الأنابيب الصلبية المربعة ذات التسلسل المستقيم عالية التردد لتسوية الشريط الثابت بعد قطع الخط وإدخاله إلى آلة التشكيل ، ثني toopenippe بواسطة الدوار ،إذابة حواف الشريط من خلال التيار عالي التردد، تضغط وتلحم الأنابيب لتغلقها بواسطة طلقة الضغط، ويتم تسمية آلة صناعة الأنابيب الصلبية المربعة عالية الحرارة أيضًا مصنع الأنابيب.

Uncoiler→ Shear&welding machine→ Accumulator (Cage) →Forming machine→ HF welding→ Sizing machine→ Flying saw (Cold saw) → Run out table→straighten machine→hydro testing machine→ end facing machine→UT testing machine→Marking→Painting→weight→packing

3ملخص لجهاز صناعة الأنابيب الفولاذية

آلة تصنيع أنابيب الفولاذ كما هو معروف من خط تصنيع أنابيب الفولاذ، وذلك باستخدام لحام التردد العالي والمرطبات لإنتاج جميع أنواع أنابيب الفولاذ، الملف الشخصي، الخ.تستخدم أيضا على نطاق واسع في أنابيب البناء، أنابيب الدقة، أنابيب السيارات، السياج، مبادلة الحرارة، أنابيب الأثاث، إنتاج أنابيب الضغط، مع معدات التشطيب المناسبة، ويمكن أيضا,والأنابيب عالية المستوى وهلم جرا.

4الميزة:

إنتاج الأنابيب هو صناعة تحتاج إلى آلات مؤهلة وتكنولوجيا من ذوي الخبرة تتصل معا لإنتاج المنتجات، وهذا يعني أن الآلة والخبرة هي مهمة على حد سواء،شركتنا هي فقط صناعة آلة صنع أنابيب الصلب الذين يستخدمون الآلة الذاتية لإنتاج أنابيب الصلب بكميات كبيرة، نحن نحسن آلة لدينا مع تشغيلها للحصول على التكنولوجيا من ذوي الخبرة. اختارنا، أنت لا تحصل فقط على الجهاز منا، أنت أيضا الحصول على التكنولوجيا من ذوي الخبرة منا.

5توزيع السوق:

في البداية، نحن تصنيع وبيع آلات صنع أنابيب الصلب في السوق المحلية فقط، خلال فتح وتطوير سياسة البلاد،أيضا مع تحسين التكنولوجيا، نحن نبدأ تصدير الآلات منذ عام 2006، والآن تم تصدير آلة صنع أنابيب الصلب إلى أكثر من 70 بلدا، السوق الرئيسية مثل آسيا وأمريكا الشمالية وأمريكا الجنوبية وأوروبا,الشرق الأوسط وجنوب شرق آسيا وأفريقيا نحن نحصل على سمعة جيدة في السوق العالمية

6المواصفات لجهاز صنع الأنابيب الفولاذية

وفقًا لطلبات السوق، تم إعطائنا النماذج القياسية كما تم إطلاقها، وهذا للإشارة فقط،يمكن تعديل نطاق الإنتاج والفني الرئيسي لنفترض أن شركتك لديها متطلبات خاصة.
